Ívelt homlokzatok
Ívelt üveg
Rugalmas tervezés, kompromisszumok nélkül az energiateljesítményben
Az ívelt üveg lehetővé teszi a tervezők számára, hogy olyan új konstrukciókat vagy utólag beépíthető elemeket hozzanak létre, amelyek kiemelkednek a legtöbb homlokzatra jellemző négyzet alakú élek és sík felületek sorából.
Egy épület megtervezésekor az építészek számára korlátozást jelenthetnek az építőanyagok, amelyekkel dolgoznak.
Szerencsére az üveghomlokzatok és különösképpen az ívelt üveg esetén ezek a korlátozások most egyre inkább enyhülnek. Az elmúlt két évtizedben olyan előrelépések történtek a gyártási folyamatok és üvegtípusok terén, amelyek szűkebb sugarakat, nagyobb szélességet és nagyobb átmérőt kínálnak.
A formatervezési kreativitás új felületeken, kontúrokban és formákban teljesedhet ki, beleértve a kúp alakú, gömb alakú és szabad formájú 3D-t, míg a sarkok és élek ívekké finomíthatók.
Üveghajlítás: műszaki szakértelem
Az üvegbeszállító gyártási szakértelmének kulcsfontossága továbbra is nagyrészt változatlan; az ívelt kültéri üveg gyártásánál pedig a folyamat-ellenőrzés a legfontosabb.
Míg a méretnövelés érdekében nagyobb kemencéket vezettek be, és továbbfejlesztették a hajlítógépeket, a legújabb síküvegezés teljesítményének elérése kihívást jelenthet. Elsajátítása az építészek és az épülethasználók számára egyaránt jelentős előnyökkel jár.
"A legújabb épületenergetikai előírásoknak való megfeleléshez komplex, bevonatos üvegfajtákat kell használni, ezek a bevonatok mechanikailag és kémiailag érzékenyek, így nehezen hajlíthatók meg sérülés és termelési veszteség nélkül. Ez azt jelenti, hogy a modern építészeti bevonatos üveg hajlítása komoly szakterületté vált – nem mindenki képes rá."
Kovács Tamás, a Guardian Glass európai műszaki szolgáltatásokért felelős vezetője
Hogyan készül az ívelt üveg: három lehetséges folyamat
Gravitációs hajlítás
Az ívelt forma fölé vagy belsejébe üveglapot helyeznek, amely a gravitáció hatására fokozatosan felveszi a forma alakját, miután körülbelül 600 °C-ra hevítik.

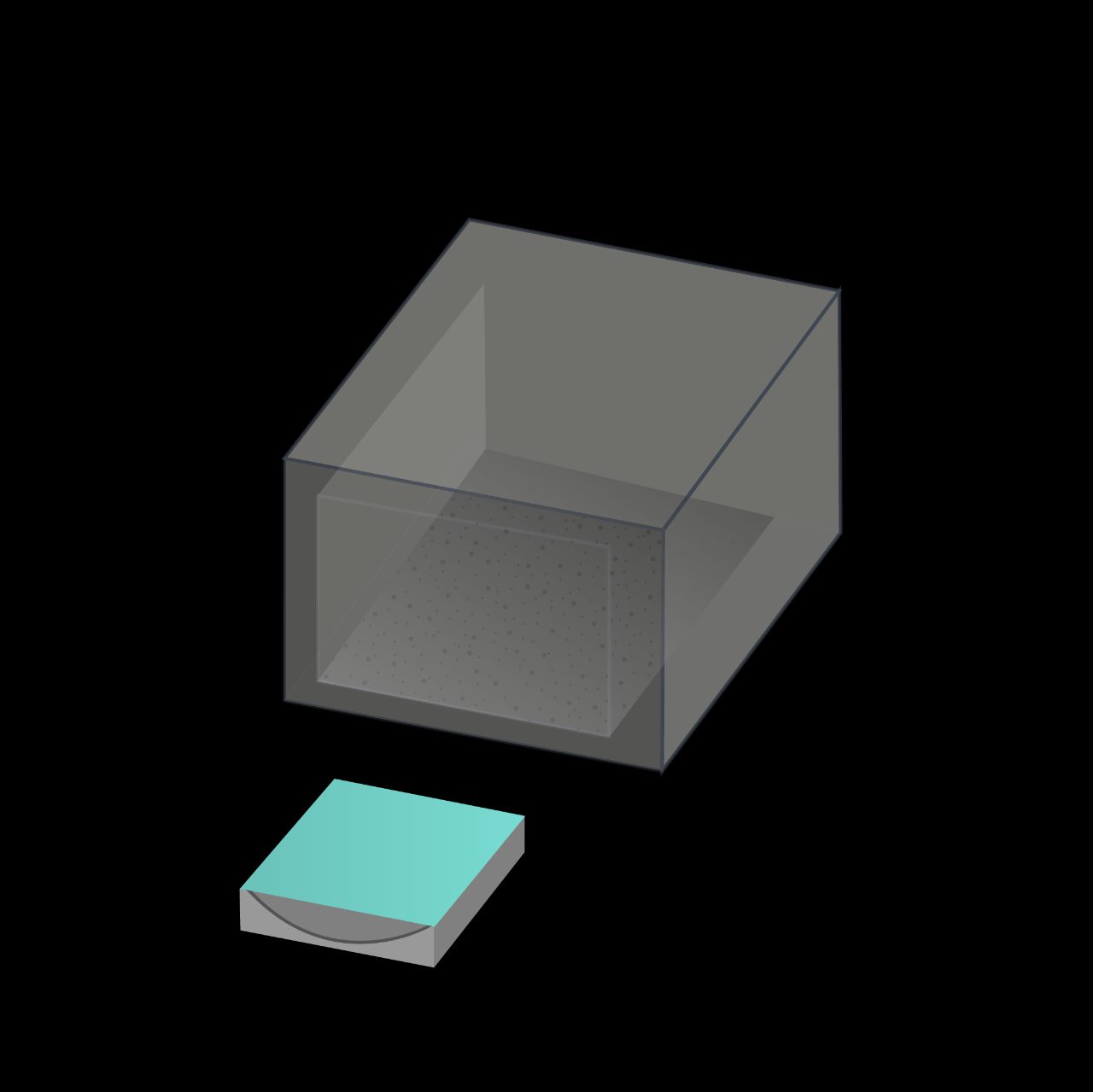

1. A síküveget a formára helyezik

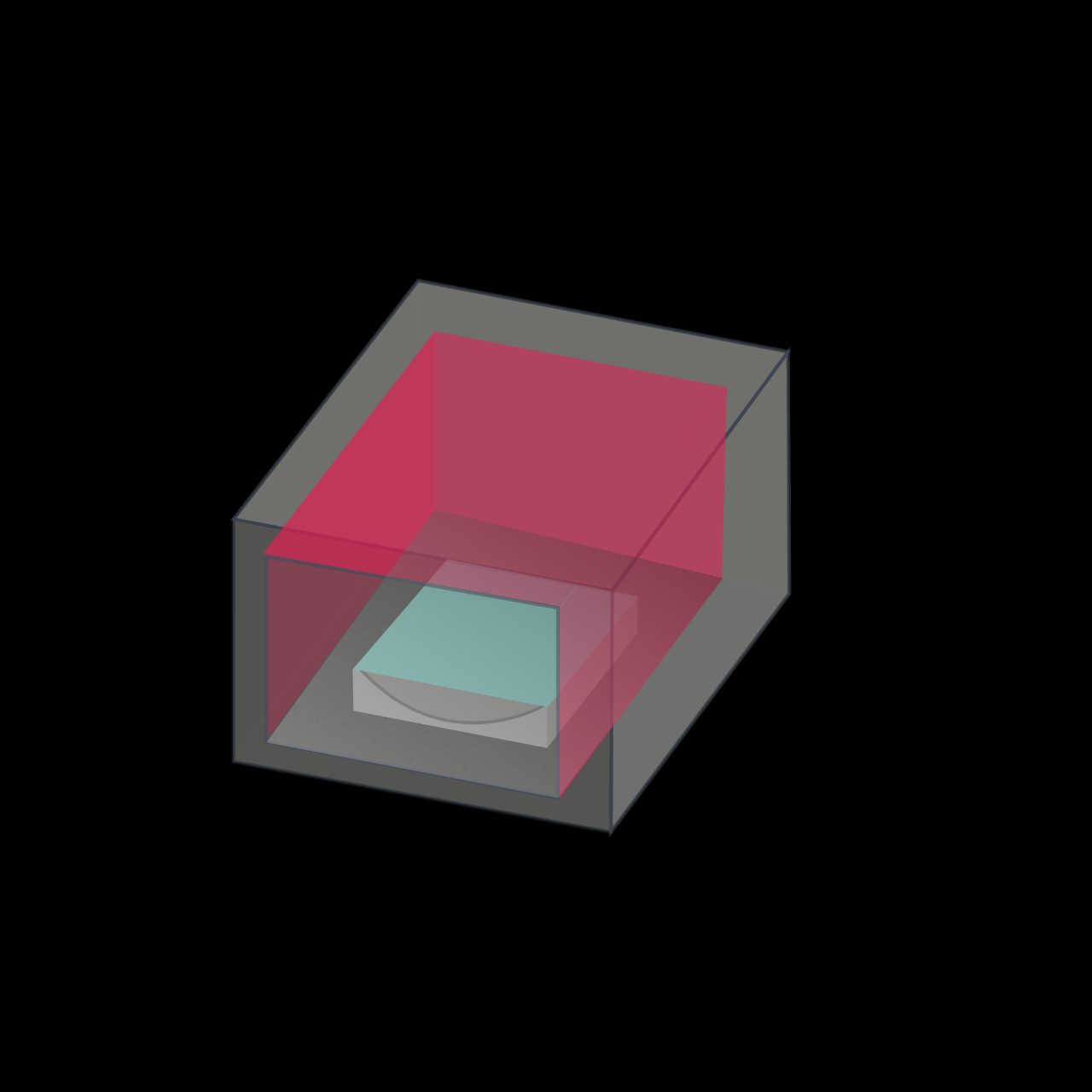

2. Az üveget körülbelül 600 °C-ra hevítik

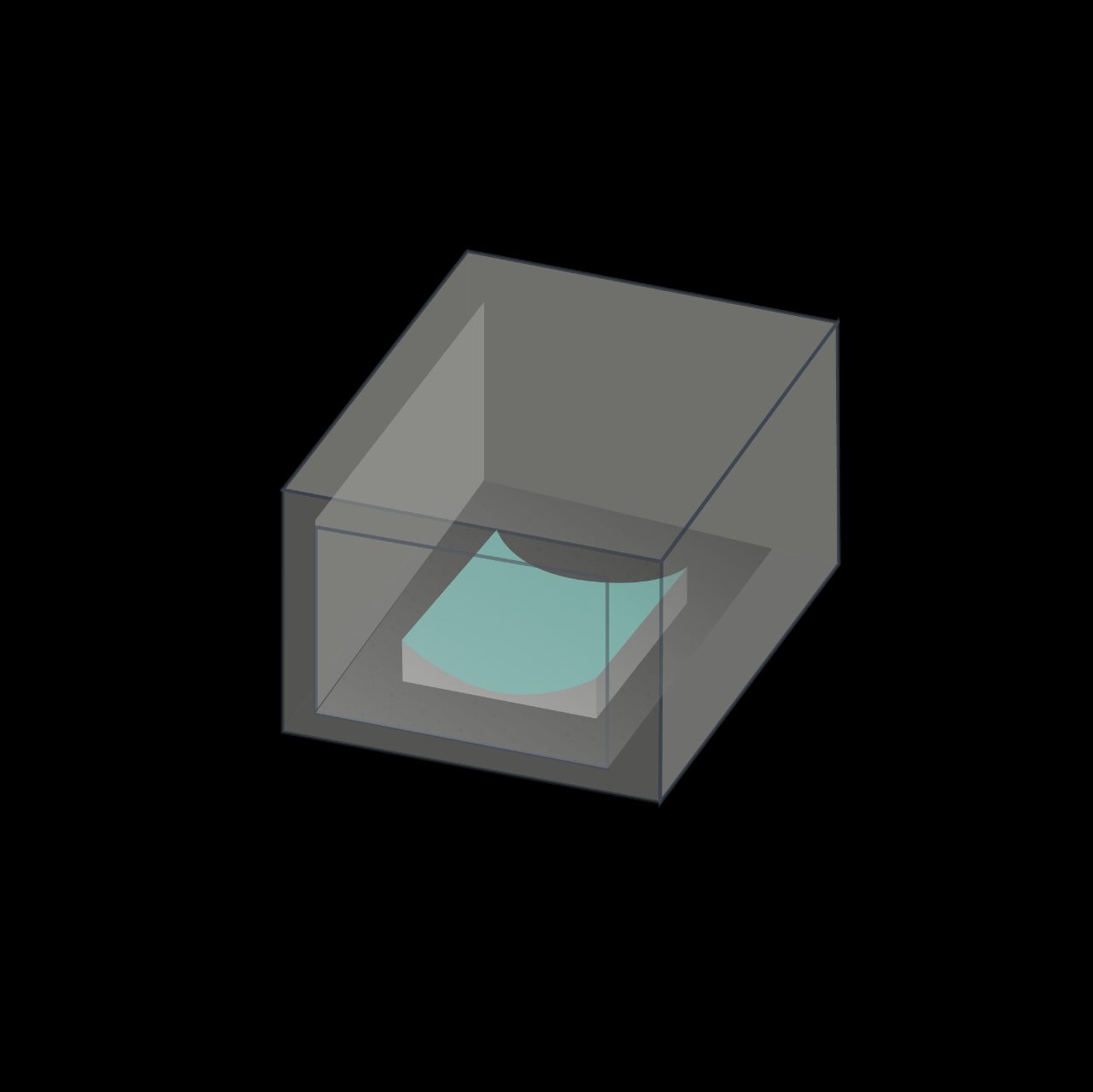

3. Az üveg a gravitáció hatására felveszi a forma alakját

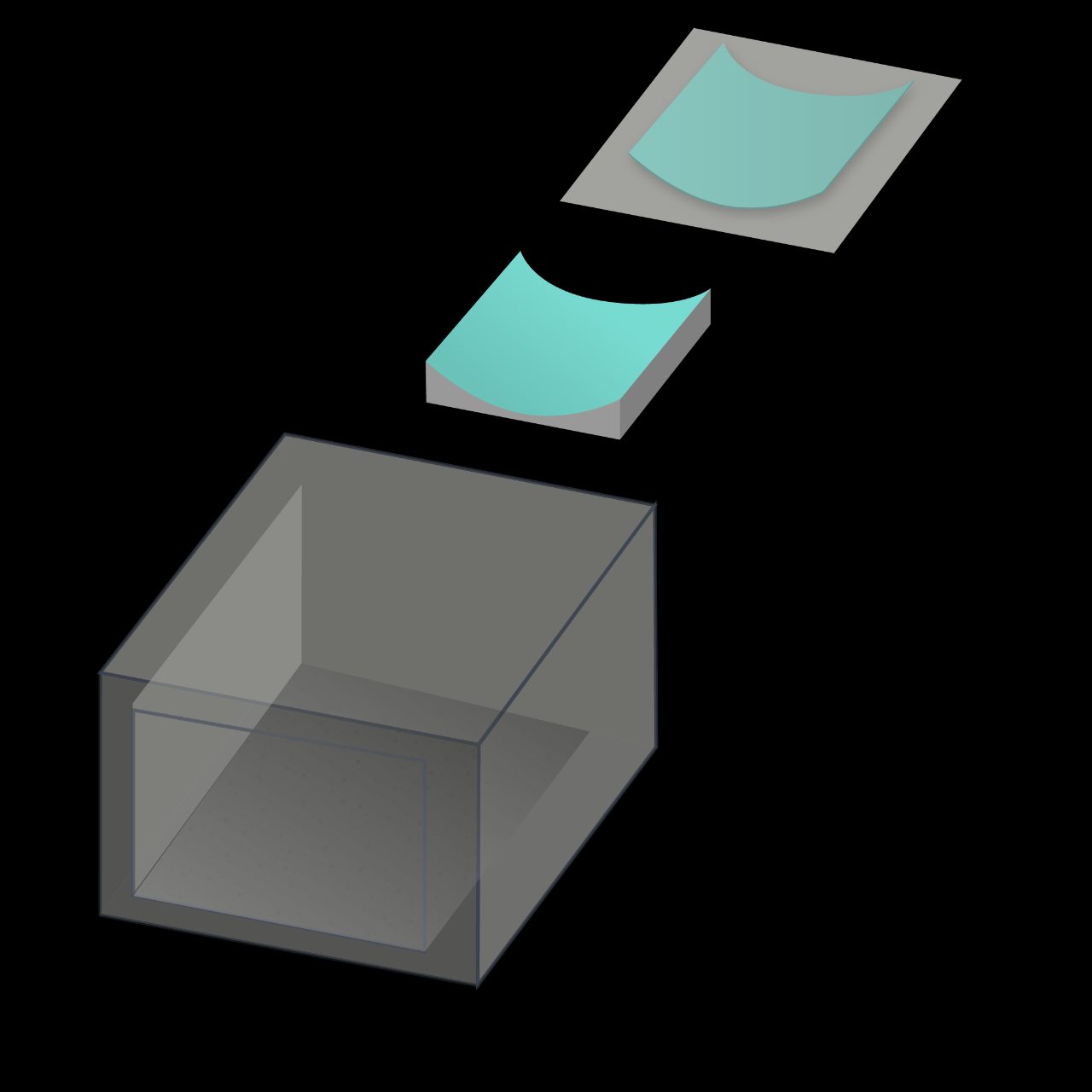

4. Az ívelt üveg lassan lehűl
Ez megakadályozza a hengerhullám-torzulást és az anizotrópiát, és bár edzett vagy biztonsági üveg nem használható, laminált üveggel biztosíthatók a biztonsági funkciók. Azonban ez továbbra is egy időigényes módszer, és a bevonatoknak hosszabb ideig kell bírniuk a hevítést.
Hőkezeléses hajlítás
Alternatív megoldás az üveg hajlítása a kemencében végzett hőkezelés során, ami vagy teljesen megedzi, vagy hőerősítetté is teszi az üveget. Az eljárás hasonló az edzési vagy a hőerősítési eljáráshoz, az egyetlen különbség egy rugalmas terület jelenléte az üvegedző kemencében. Ez sokkal gyorsabb, mint a gravitációs hajlítási eljárás, azonban felveti a potenciális optikai torzulások problémáját, amelyek jellemzően a melegítés vagy a hirtelen gyorshűtés/hűtés szakaszában jöhetnek létre. Ezenkívül bizonyos bevonatok használata esetén csak konkáv és hengeres formák állíthatók elő.

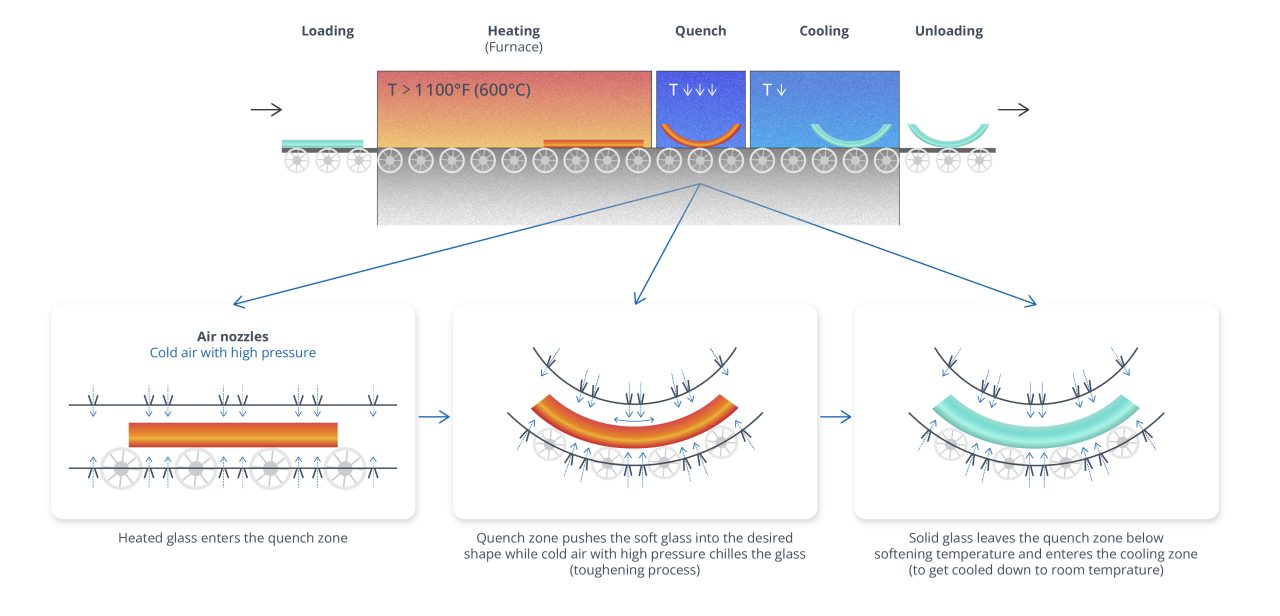

Edzett ívelt üveg gyártása
Hideg hajlítás
A hőszigetelőüveg-egységek hidegen hajlíthatók, ha egy egyébként sík panelt mechanikusan rögzítenek egy hajlított keretbe, vagy ha a panelt szerkezeti kötéssel rögzítik a keret külső felületéhez a szerkezeti szilikontömítőanyag-beszállítóval szoros együttműködésben.
Amikor a sík panelt síkon kívüli állapotba kényszerítik, az ebből eredő feszültségek csökkentik a széllel és az egyéb üzemi terhelésekkel szembeni ellenállóképességet. Gyakran használnak hőkezelt üveget a hideg hajlítás alkalmazásakor, hogy segítsenek kompenzálni ezt a csökkenést. Mindazonáltal a hideg hajlítást általában csak enyhén síkon kívüli geometriák esetén alkalmazzák, például 3 méternél nagyobb sugár esetén. Az üveg-, tömítőanyag- és keretgyártóknak minden egyes alkalmazást felül kell vizsgálniuk és jóvá kell hagyniuk.
Szeretne többet tudni az ívelt üvegről?
A Guardian Glass számos műszaki jegyzetet, eszközt és online tanulási lehetőséget kínál, hogy bővítse az üveggel kapcsolatos ismereteit, és segítsen Önnek a projektjéhez legmegfelelőbb üvegtermék kiválasztásában. További információkért csatlakozzon a Resource Hubhoz!
Ívelt üveget alkalmazó projektek, amelyek a Guardian Glass-szal együttműködésben valósultak meg
7 St. Thomas Toronto – Canada: A viktoriánus kori és a kortárs tervezés ötvözete
A kihívás: Hat, a kulturális örökség részét képező régi ház együttesének összehangolása egy rájuk épült hatemeletes toronnyal.
A megoldás: A hullámos hatemeletes torony építésénél alacsony vastartalmú ívelt üveget alkalmaztak, amelynek fehér mintája a torony alapját képező kulturális örökségi épületek felett fut, és ez káprázatos kiegészítése a már meglévő homlokzatoknak.
Az ívelt üveg előnyei: Az ívelt fehér és áttetsző üvegből készült függönyfal zavartalan kilátást biztosít az új tér lakóinak, és az igényes környék impozáns eleme lesz.
Az ívelt üveg teljesítménye: A nagy teljesítményű bevonatok segítenek megfelelni az energiahatékonysági feltételeknek, míg a kerámia fritt tovább csökkenti a naphő nyereséget. A projekt a LEED Gold minősítés szabványai szerint készült el.
Forrás:
- Építész: Hariri Pontarini Architects
- Burkoló: BVGlazing Systems
- Íveltüveg-beépítő: SBG – Standard Bent Glass
- További információ a felhasznált üvegről
Elbphilharmonie Hamburg – Németország: Összetett ívek
A kihívás: Akusztikailag fejlett koncertterem létrehozása, amely az egyik legnagyobb a világon, olyan homlokzattal, amely az időjárás és a környezet függvényében változik, ugyanakkor a projekt által megkövetelt eleganciát is sugározza.
A megoldás: Korszerű 3D íveltüveg-formázási technológia. Az ívelt üvegpanelek egyes esetekben ki vannak vésve, hogy az egyszerű homlokzatot egy óriási kvarckristállyá varázsolják.
Az ívelt üveg előnyei: A meglepő homlokzat folyamatosan változik, ahogy az ég, a víz és a város fényei visszatükröződnek rajta. A boltíves nyílások bámulatos, színpadias kilátást engednek az Elbára és Hamburg belvárosára.
Az ívelt üveg teljesítménye: A nagy teljesítményű bevonat megőrizte funkcióját a 3D formázási folyamat után is, így segít megfelelni a szükséges energiahatékonysági és esztétikai követelményeknek.
Forrás:
- Építész: Herzog & de Meuron
- Burkoló: Josef Gartner GmbH
- Íveltüveg-beépítő: SunGlass Srl
- További információ a felhasznált üvegről
One Blackfriars, London – Egyesült Királyság – A duplán ívelt homlokzat
.jpg.transform/rendition-1280-keep/img.jpg)
.jpg.transform/rendition-1280-keep/img.jpg)
A kihívás: Egy, a Lansetti II váza által inspirált épület megalkotása a naphő védelemre és hőszigetelésre vonatkozó elvárások teljesítése mellett.
A görbületnek nagyon precízen kellett követnie a számításokat, míg az üvegnek tiszta színűnek és magas átlátszóságúnak kellett lennie.
A megoldás: A kéthéjú homlokzat lehetővé tette, hogy az építészek egy gyönyörű szobrászati alakzatot hozzanak létre, amely a funkció és az építészet szempontjából egyaránt remekel.
Az ívelt üveg előnyei: Több mint 5000, alacsony vastartalmú üvegből készült, egyszeresen és duplán ívelt panel és elvékonyodó panel tette lehetővé az egyenes vonalat nem tartalmazó épület kialakítását
Forrás:
- Építész: SimpsonHaugh
- Fejlesztők: St George
- Íveltüveg-beépítő: ?
- További információ a felhasznált üvegről
Sokoldalú tervezési lehetőségek, az energiahatékonyság feláldozása nélkül
A nagy teljesítményű bevonatos üveg javított az üveg hőfelvétel-szabályozásán, a hőszigetelésén és akusztikai tulajdonságain, de nem is olyan régen a probléma még abban állt, hogy a bevonatos üveg hajlítása után is megmaradjon a tetszetős megjelenése és az energiahatékonysága. Az üvegbevonási technológia legújabb vívmányainak köszönhetően komplex ívelt kialakítású homlokzat megmunkálására is van lehetőség, amely által az épületben való munkavégzés vagy életvitel energiahatékonyabb és kényelmesebb.
