Nagy teljesítményű üveg
Nagy teljesítményű üveg
A hővédelemre és a hőszigetelési igényekre kidolgozott megoldásunk
A nagy teljesítményű üveg természetes fényáteresztést biztosít, miközben csökkenti a felmelegedést és a hőenergia-átadást.
A hőszigetelés és a nap elleni védelem folyamatos fejlesztésének köszönhetően az üveg rugalmas építőanyag, amely segíthet az épületek energiahatékonyságának javításában. Ennek egyik módja a nagy teljesítményű bevonatos üveg használata, amely az üvegezés kritikus eleme, és lehetővé teszi az épületben tartózkodók számára, hogy a kényelmes belső térből vizuálisan kapcsolódjanak a külső környezethez.
- Mi az a nagy teljesítményű üveg, és miért használjuk?
- Milyen előnyökkel jár a nagy teljesítményű üveg használata?
- Hogyan működik a nagy teljesítményű üveg?
- A nagy teljesítményű üveg hőszigetelő teljesítménye
- A napenergia és az üveg kapcsolata
- Nagy teljesítményű bevonattípusok és gyártási folyamatok
- A nagy teljesítményű üveg alkalmazási területei és felhasználása
Mi az a nagy teljesítményű üveg, és miért használjuk?
Az építészeti üvegezésben használt nagy teljesítményű üveg segíthet az épületen belüli hőmérséklet szabályozásában, mivel különböző szintű hőszigetelést és/vagy naphővédelmet biztosít. A nagy teljesítményű üvegezés rengeteg természetes fényt enged be a belső terekbe, így növeli a lakók kényelmét, miközben hozzájárul az épület energiahatékonyságához.
A nagy teljesítményű üvegbevonatok az építészek számára az esztétikai lehetőségek széles skáláját kínálják a színek tekintetében, lehetővé téve számukra, hogy a projektjüknek leginkább megfelelő megjelenést válasszák.
Milyen előnyökkel jár a nagy teljesítményű üveg használata?
A nagy teljesítményű bevonatok számos módon hozzájárulnak az építészeti üvegezéshez.
Az üvegezés esztétikai szempontból lehet semleges vagy színes, a kívánt fényvisszaverő képességgel, fényáteresztéssel és magánszférával. Az építészek szabadon hozhatnak létre vizuálisan lenyűgöző üvegezett homlokzatokat, amelyek segítenek integrálni az épületet a környezetébe azáltal, hogy visszatükrözik a környezetet, vagy megmutatják, mi történik az épület belsejében. Az energiahatékonyság tekintetében a napenergia elvezetése és a hőszigetelés mértéke játszik fontos szerepet. A nagy teljesítményű bevonatok segíthetnek a zöld építési programok, például a U.S. Green Building Council LEED® programjának és más energetikai előírásoknak való megfelelésben.
Hőszigetelés
A hőszigetelési teljesítmény tekintetében a nagy teljesítményű üveg a következő előnyöket nyújtja:
- Lehetővé teszi, hogy a napsugarak szükség esetén átjussanak az üvegen.
- Segít visszaverni a belső hőt a helyiségbe.
- Védelmet nyújt a külső hideggel szemben.
- Általában két- vagy háromrétegű üvegezéshez használatos.
- Segíthet csökkenteni a beltéri fűtési rendszerekkel kapcsolatos energiaköltségeket.
Naphővédelem: a nagy teljesítményű üvegezés beengedi a fényt
Az ablakokhoz, tetőkhöz és üvegezett homlokzatokhoz gyakran használt naphővédő üveg optimalizálja a fényátengedést, a napfényszabályozást és a hőteljesítményt. Az üveg átereszti a napfényt, de a Nap hőjének jelentős részét visszaveri.
A nagy teljesítményű naphővédő üveg ideális választás a természetes napfény maximalizálására és a Napból származó hő legnagyobb arányú visszaverésére. A beltér világos és hűvös marad, összehasonlítva a bevonat nélküli üvegekkel. Az energiahatékonyság is javulhat, mivel a naphővédő üveg segít csökkenteni a légkondicionálás jelentette terhelést a melegebb hónapokban.
Spektrális szelektivitás
Az épület belsejébe bejutó fény, valamint a bevonatok és azok elhelyezése az üvegezésben döntő fontosságú a lakók kényelme szempontjából. A „spektrális szelektivitás” kifejezést a napfényáteresztés napenergia blokkoláshoz viszonyított mennyiségére használják. A spektrális szelektivitás számítása során a láthatófény-áteresztést (VLT) el kell osztani a naptényezővel vagy a naphőfelvételi együttható (SHGC = Solar Heat Gain Coefficient). A spektrális szelektivitás annál nagyobb, minél több látható fény és kevesebb teljes napenergia kerül áteresztésre.
Segít csökkenteni a káros UV-sugarakat és a tükröződést
Az épület elhelyezkedésétől és tájolásától függően a nagy teljesítményű üvegezés segíthet enyhíteni a napsütés okozta tükröződést, és növelheti az épületben tartózkodók vizuális kényelmét, különösen, ha az üvegezett homlokzat közvetlenül napfénynek van kitéve, és az ablakok és falak aránya magas.
Az ultraibolya (UV) fény a lakberendezési tárgyak és berendezési tárgyak kifakulásának körülbelül 50%-áért tehető felelőssé. Laminált üveg használatával az UV-fény akár 99%-át is blokkolható.
Nagy teljesítményű üvegtermékeink:
A nagy teljesítményű termékekből álló termékcsaládunk a kiváló naphővédelmet, fényáteresztést és alacsony naphőnyereséget számos különféle színben és megjelenésben kínálja, így bármely felhasználásra alkalmas lehet.
Hogyan működik a nagy teljesítményű üveg?
Ahhoz, hogy megértsük, hogyan működik a nagy teljesítményű üveg, meg kell vizsgálni, hogyan lép kölcsönhatásba az üveg az elektromágneses spektrummal.
A Föld felszínét elérő napenergia (vagy rövidhullámú sugárzás) a Napból érkezik. Ultraibolya, látható fény és közel infravörös hullámhosszokat tartalmaz – együttesen 300 és 2500 nm között. A naphővédő bevonatos üveg ennek az energiának jelentős részét képes kizárni azáltal, hogy visszaveri és elnyeli annak egy részét.
A hosszúhullámú sugárzás 5000 nm és 50 000 nm közötti hullámhosszokat tartalmaz. Az üvegen elhelyezett nagy tartósságú bevonatokat úgy tervezték, hogy lassítsák a hőátadást. A nagy teljesítményű bevonatok visszaverik a hosszúhullámú sugárzást (hőt) a szerkezetbe a hűvösebb időszakokban.
A nagy teljesítményű üveg hőszigetelő teljesítménye
A hőátadás három mechanizmuson keresztül lehetséges: sugárzás, vezetőképesség és hőátadás. A hőátadás mindhárom típusa egy hőszigetelőüveg-egységen (IGU) belül történik.
- A sugárzás az elektromágneses energia általi hőátadás, ahol a hosszúhullámú energia áthalad az üvegezésen.
- A vezetőképesség egy közegen (szilárd vagy gáz) belüli hőátadás, amelyet a hőmérséklet-különbségek okoznak. Az átvitelt az IGU belsejében található argon csökkenti, mivel a levegőhöz képest alacsonyabb a hővezető képessége. Az IGU széle mentén a konduktív hő az üvegről a távtartóra kerül, majd vissza az üvegre. Ez az átvitel egy melegperemmel lassítható le.
- A hőátadás az IGU-n belüli lassan mozgó levegőn vagy gázon keresztül áramló hő átadása.
A szigetelési teljesítmény a külső és belső levegőhőmérséklet-különbségek miatti hőátadás csökkenését jelenti.
Hideg
Hideg éghajlaton a hőszigetelő teljesítmény előnyös. A hőszigetelő üveg lehetővé teszi a bejövő rövidhullámú energia bejutását, és javítja a hő megtartását az épületen belül, visszaverve a hosszúhullámú energiát.
Meleg éghajlaton az üvegezésnek csökkentenie kell a bejövő rövidhullámú energiát és a véletlen hosszúhullámú energiát is, ami segíthet csökkenteni a légkondicionálás szükségességét.
Az éghajlattól függetlenül a hőátadást csökkentő üvegezés előnyös az energiahatékonyság szempontjából.
Az üveg szigetelőképessége javítható nagy teljesítményű bevonattal, amely jól visszaveri a hosszúhullámú energiát. Ez a teljesítmény úgy is javítható, ha a hőszigetelő üveg egységhez egy másik üvegtáblát is hozzáadunk, így több üreg és bevonatos felület segíti a szigetelési teljesítményt.
Hogyan mérhető a szigetelési teljesítmény?
A szigetelési teljesítmény az „U-érték” segítségével mérhető, amely az egységnyi időre jutó energiaátadást írja le, azaz az energiaátadáshoz szükséges időtartamot egységnyi üvegfelületre és a külső és belső körülmények közötti hőmérsékletkülönbség fokára vetítve.
Ha egy üvegezés erős hőszigetelő teljesítménnyel rendelkezik, akkor csak kis mennyiségű energia kerül továbbításra, így az U-érték alacsony lesz.
A napenergia és az üveg kapcsolata
Amikor az elektromágneses energia sugara eléri az üvegtáblát, az energia egy része visszaverődhet, egy másik része elnyelődhet, a maradék energia pedig átjut.
Hogyan mérhető a naphőnyereség?
A naptényezőt (g-érték) és a naphőfelvételi együtthatót (SHGC) használják a beltéri napenergia továbbításának mérésére. Ez magában foglalja a közvetlen és a közvetett átvitelt az abszorpció és a befelé irányuló visszasugárzás miatt. A naptényező vagy az SHGC az üvegezésen keresztül áteresztett napenergia tizedes része. Például, ha a bejövő napenergia 31%-a áthalad az üvegezésen, a g-érték vagy az SHGC 0,31 (31%).
Forró éghajlat
Meleg vagy mérsékelt éghajlaton elhelyezkedő építési projekt esetén előnyös az alacsony g-érték vagy SHGC. A nagy teljesítményű naphővédő bevonat 2. számú felületen történő elhelyezése gyakran elősegíti a legjobb teljesítményt, mivel részben visszaveri a beérkező napenergiát, mielőtt az bejutna az üvegezésbe.
A magasabb g-érték vagy SHGC különösen hideg éghajlaton lehet előnyös a passzív hőfelvétel érdekében.
Nagy teljesítményű bevonattípusok és gyártási folyamatok
A nagy teljesítményű bevonatok két kategóriába sorolhatók: a pirolitikus rétegképzés (kemény bevonatok) és a katódporlasztásos rétegképzés (lágy bevonatok) által létrehozott bevonatok. A Guardian Glass gyártóüzemei csak katódporlasztásos rétegképzési folyamatot használnak.
Katódporlasztásos bevonatok
A katódporlasztásos bevonatokat egy nagy magnetronporlasztásos vákuumleválasztó gépen, a float üveg gyártási folyamatától függetlenül alkalmazzák. A teljesen megformázott üveg egy szállítószalagon halad át egy hosszú vákuumkamrán, ahol az üvegfelületen egymás után különböző anyagok halmozódnak fel. Ezek az anyagok együttesen egy papírlap vastagságának körülbelül 1/500 részét teszik ki.
A katódporlasztásos bevonatok pontosabban alkalmazhatók, mint a pirolitikus bevonatok. A katódporlasztásos nagy teljesítményű bevonatok többrétegű, komplex kialakításúak, amelyeket úgy terveztek, hogy magas látható fény áteresztést, alacsony látható fény visszaverődést és csökkentett hőátadást biztosítsanak.
Pirolitikus bevonatok
A pirolitikus bevonatok online, a float üveg gyártási folyamata során kerülnek felvitelre. Az üvegsáv felső felületét általában ón-oxiddal permetezik. Ahogy az üveg lehűl, a felületi kötőanyag megszilárdul, és erős kötést hoz létre, amely rendkívül tartós marad az üveggyártás további lépései során. Egyszerű szerkezetüknek köszönhetően azonban tulajdonságaik nagyon korlátozottak.
Hogyan készül a nagy teljesítményű üveg bevonata? A videóanimációban megtekintheti a katódporlasztásos bevonatkészítés folyamatát.
Az ezüst hatása
A bevonattal szemben támasztott igényektől függően akár 15 rétegre is szükség lehet a kívánt teljesítmény eléréséhez.
A katódporlasztásos low-e bevonatot alkotó anyagok közül az ezüstnek van a legnagyobb hatása az energiahatékonyság növelésére. Minél több ezüstrétegből áll össze a bevonat, annál jobb lesz az üveg spektrális szelektivitása.
Szeretne többet tudni a bevonatos üvegről?
A nagy teljesítményű üveg alkalmazási területei és felhasználása
Az építészeti nagy teljesítményű üvegezés alkalmazási területei széles körűek. A nagy teljesítményű üvegezés az ablakoktól a függönyfalakon át a tetőkig és tetőablakokig, valójában minden olyan alkalmazási területen szóba jöhet, ahol az üvegezés fizikai akadályt képez az épület belseje és külseje között.

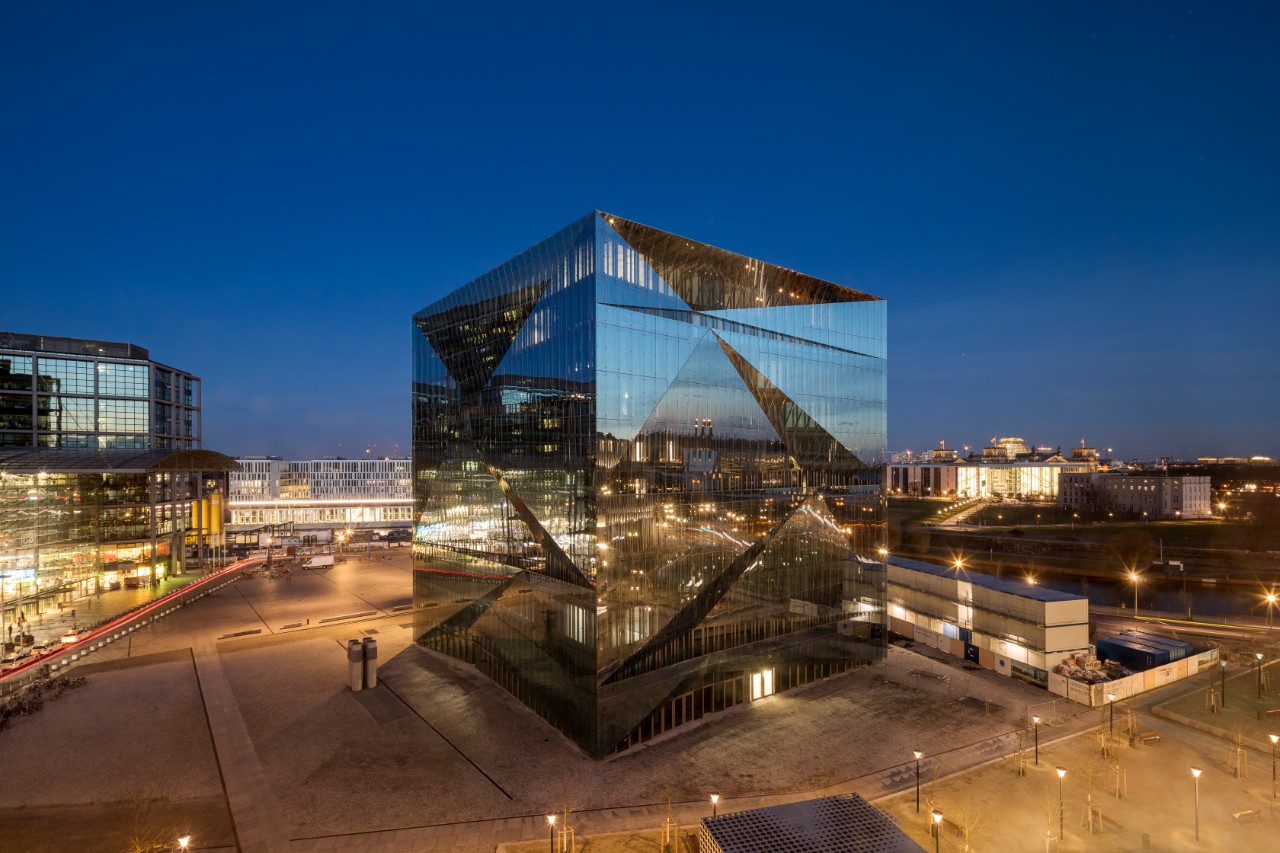

Függönyfalak
A függönyfal az épület nem szerkezeti külső borítása, amely üvegből is készülhet. A low-e üveg használata a függönyfalban segít a tervezőknek az üvegezés megjelenésének (pl. fényvisszaverőképesség, átlátszóság, szín) és teljesítményének kontrollálásában, beleértve a hőszigetelést és a naphővédelmet is.

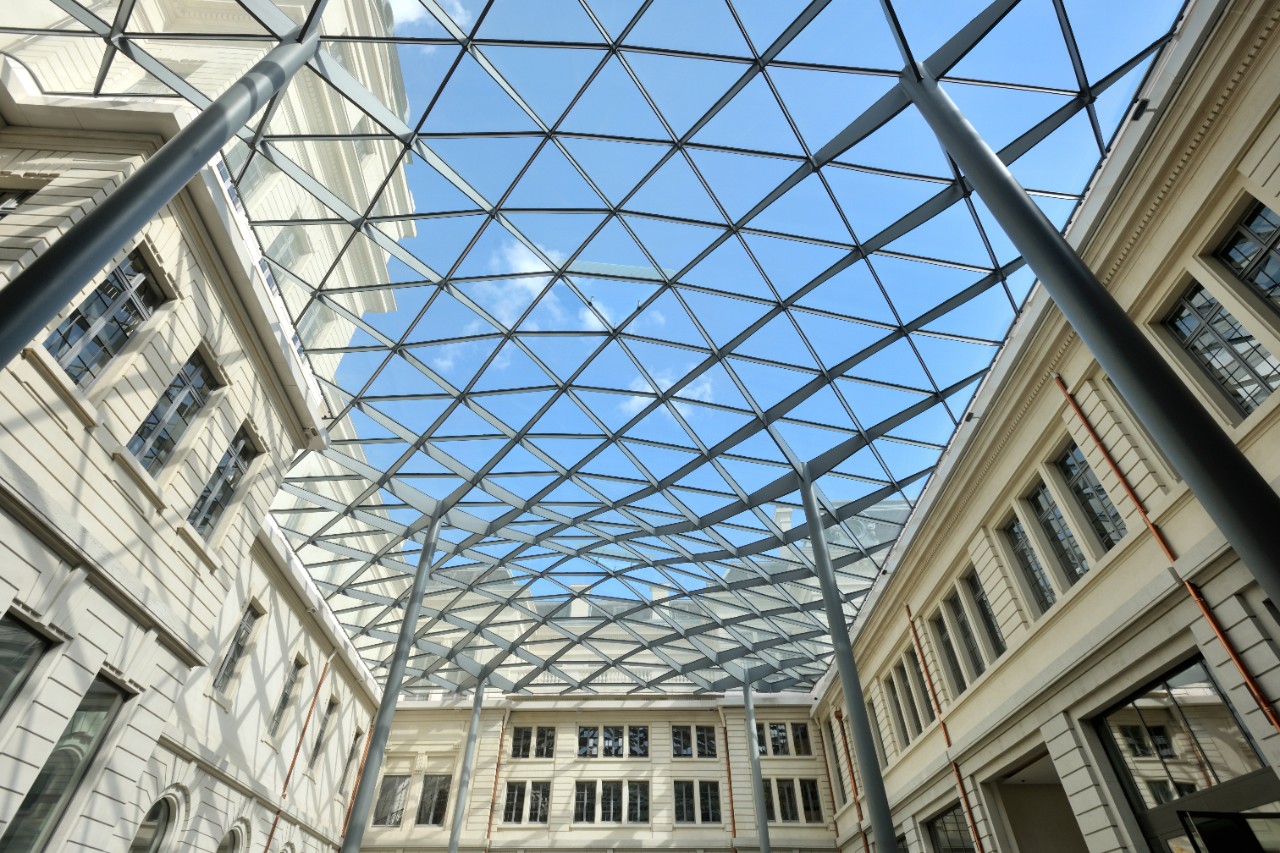

Tetők és tetőablakok
A felső üvegezés, például a tetőüvegezés segíthet csökkenteni a mesterséges világítás iránti igényt, valamint természetes fényforrást biztosít az épület belső tereinek világosabbá tételéhez, megnyitásához. Az üvegezés low-e bevonatai segíthetnek a hőszigetelési és naphővédelmi igények kielégítésében. A low-e üveg a felső biztonsági üvegmegoldásokhoz is használható laminált formában.

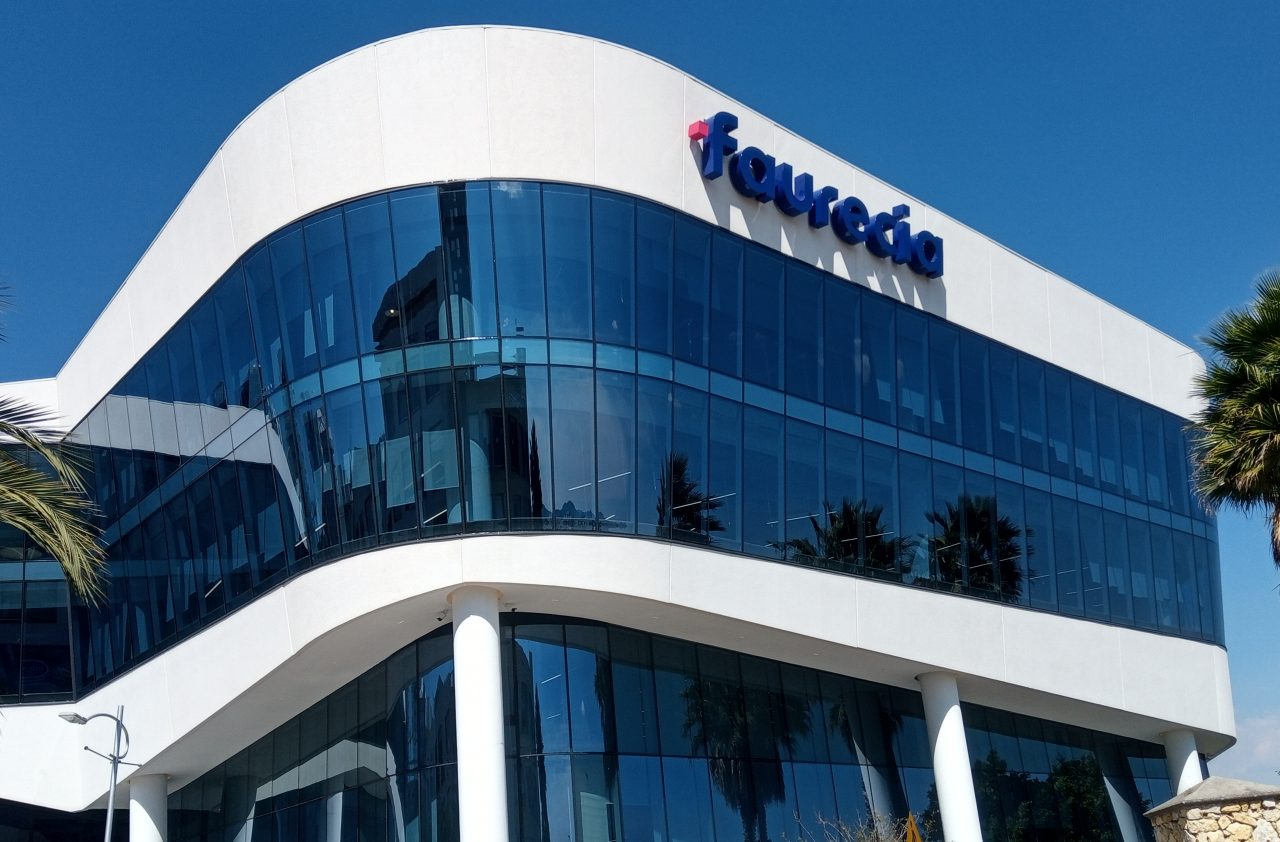

Ívelt üvegezés
Az ívelt vagy hajlított üvegezéshez olyan low-e bevonatok kerültek kifejlesztésre, amelyek ellenállnak a hajlítási folyamatnak anélkül, hogy befolyásolnák az üveg vizuális megjelenését. Az ívelt üvegek esetében rendelkezésre állnak olyan low-e bevonatok, amelyek biztosítják a szükséges hő- és napfényvédelmet, hogy hozzájáruljanak az épület energiahatékonyságához.
Néhány projektünk nagy teljesítményű üveggel felhasználásával került megvalósításra:
.jpg.transform/rendition-1280-keep/img.jpg)
Szeretne több olyan építészeti projektet látni, amely alacsony emissziós tényezőjű üveg használatával valósult meg? Keresse fel a projektjeinket bemutató részt.
Miért érdemes a Guardian Glass termékeit választani?
A Guardian Glass az üveg megalkotásának és alkalmazásának szakértője – folyamatosan új technológiákat és technikákat fejleszt, hogy világszerte kiváló, nagy teljesítményű üvegmegoldásokat kínáljon. Arra fókuszálunk, hogy kitágítsuk az üveggel elérhető határokat. A látványos építészeti projektektől a lakásbelsőkig és kiskereskedelmi terekig. Ez azt jelenti, hogy partnereinkkel és ügyfeleinkkel együtt dolgozunk a teljes ellátási láncban, hogy mindig a megfelelő eredményt biztosítsuk. Másképp fogalmazva, ha az üvegről van szó, segítünk meglátni minden lehetőséget.
Nagy teljesítményű üvegtermékeink
Szeretné összehasonlítani termékeink teljesítményét? Látogasson el termékoldalunkra, ahol üvegmegoldásaink széles választékában kereshet, összehasonlíthat és szűrhet
-
SunGuard® eXtraSelective
A SunGuard® eXtraSelective a neve a legújabb kereskedelmi célú, tripla ezüstbevonattal ellátott napvédő üvegeinknek, amelyek világszínvonalú szelektivitást garantálnak, vagyis a természetes fény áteresztésének és a hőfelvétel szabályozásának optimális arányát.
Bővebben -
SunGuard® SuperNeutral
A SunGuard® SuperNeutral™ kereskedelmi célú, dupla ezüstbevonattal ellátott napvédő üvegek termékcsaládja ideális azoknak, akik kiváló teljesítményt és semleges megjelenést keresnek. Kimagasló természetesfény-áteresztő képessége, napfény elleni védelme és hőszigetelése ideálissá teszi számos különböző felhasználási területre.
Bővebben -
SunGuard® High Performance
A SunGuard® High Performance kereskedelmi célú, egyrétegű ezüstbevonatú üvegek termékcsaládja nem csupán kiváló hőfelvétel-szabályozást, hanem rugalmas tervezést és jó hőszigetelést is kínál.
Bővebben
