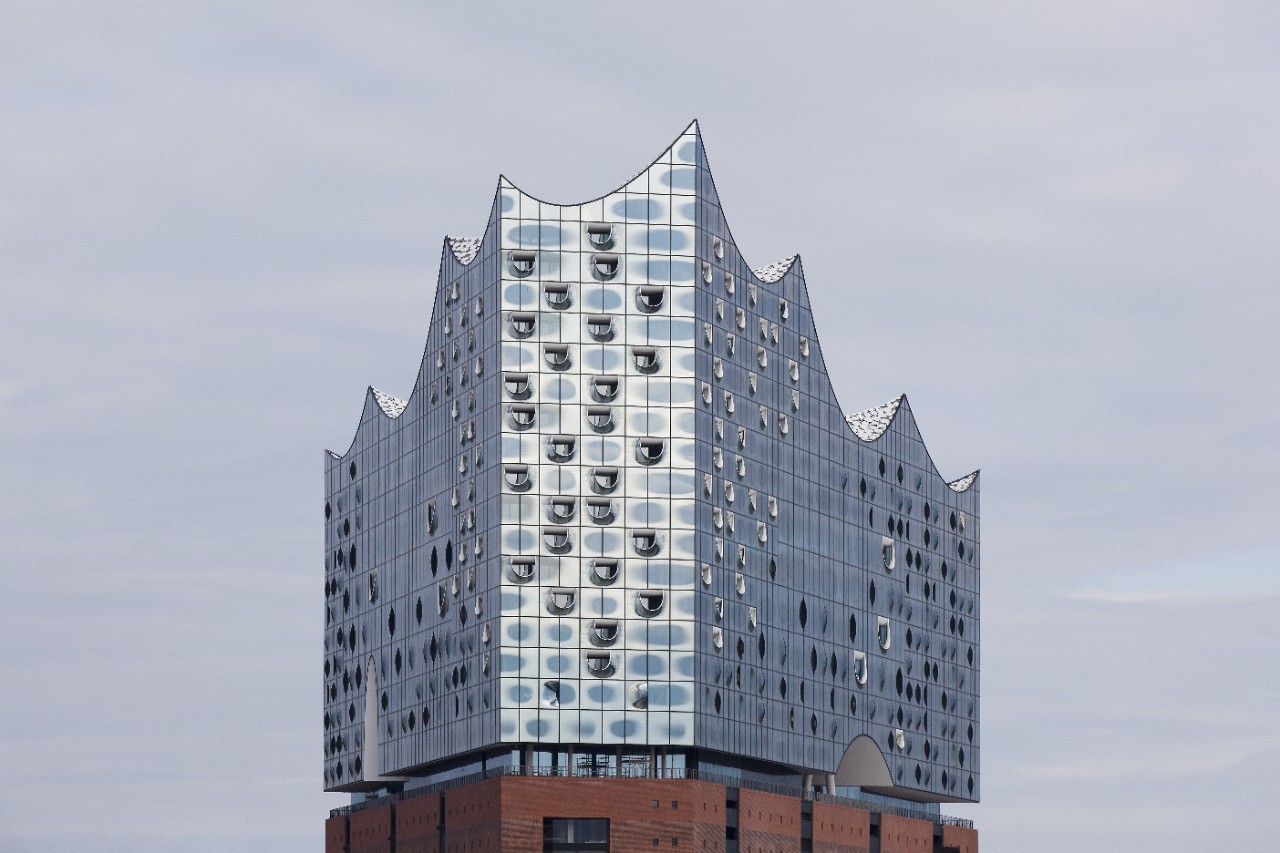

Amburgo, Germania | Luglio 31, 2020Situata sul fiume Elba, all’estremità occidentale del quartiere HafenCity di Amburgo, in Germania, l’Elbphilharmonie è una delle sale concerti più grandi ed acusticamente più avanzate al mondo e un esempio eccezionale di architettura moderna.
L’Elbphilharmonie vanta una sorprendente architettura nella struttura polivalente. Progettato da Herzog & de Meuron, l’edificio non è solo un luogo per la musica; è un complesso residenziale e culturale a pieno titolo. L’edificio, alto 108 metri, inaugurato ufficialmente nel gennaio 2017, ospita una sala filarmonica, una sala per musica da camera, ristoranti, bar, una terrazza con viste panoramiche su Amburgo e il porto, appartamenti di lusso, un hotel, un centro di fitness, sale conferenze e strutture per parcheggi.
Il progetto del nuovo edificio in vetro assomiglia a una vela issata oppure a un’onda d’acqua. Eretto sul perimetro del magazzino originale Kaispeicher che lo supporta, il nuovo edificio in vetro è identico – in termini di pianta – al blocco in mattoni dell’edificio più vecchio sopra il quale si erge. Tuttavia, in alto e in basso, la nuova struttura assume un design molto diverso, partendo dalla forma sobria e semplice del magazzino sottostante.
Facciata complessa in vetro curvo
La sorprendente facciata in vetro del nuovo edificio, avente una superficie di 21.800 m², è costituita in parte (circa 5.000 m²) di vetro curvo che trasforma la struttura in un enorme cristallo di quarzo, il cui aspetto muta continuamente man mano che cattura i riflessi del cielo, dell’acqua e delle luci della città.
Josef Gartner GmbH era responsabile dello sviluppo della facciata in vetro. È costituita da vetrate isolanti sia piane sia curve per le finestre nonché una vetratura singola curva in triplo vetro stratificato per le logge (gallerie esterne coperte).
Una delle sfide consisteva nello sviluppare gli elementi in vetro curvo della facciata. Fino ad allora, nessuno ha mai piegato le lastre in vetro di una geometria 3D tanto complessa.
La sfida successiva era quella di mantenere le funzioni dei diversi rivestimenti del vetro durante il processo di trasformazione. La vetratura della facciata è costituita da un rivestimento basso emissivo, un rivestimento a controllo solare, punti specchiati al cromo e un motivo serigrafato ceramico. Il rivestimento a controllo solare e i punti al cromo sono stati fondamentali nel soddisfacimento delle esigenze prestazionali dei clienti. Gartner era preoccupato del fatto che le elevate temperature nel forno di curvatura avrebbero potuto distruggere questi strati oppure incidere negativamente sulle loro prestazioni, ma il vetro ha offerto una stabilità notevolmente elevata durante il processo di curvatura.
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
Oltre a collaborare con Gartner durante la fase di progettazione della facciata, abbiamo anche lavorato a stretto contatto con il produttore di vetro curvo SunGlass Srl. Ciò ha garantito che il vetro curvo soddisfacesse le esigenze dell’architetto in termini di prestazione ed estetica (cioè le forme del vetro curvo, l’aspetto e i riflessi cromatici).
Servizi di assistenza tecnica
Oltre a fornire i prodotti in vetro rivestito ad elevata prestazione, abbiamo anche garantito il supporto tecnico, includendo i dati di calcolo termico e spettrofotometrico per la vetratura nonché le analisi della sollecitazione termica. Grazie alla nostra esperienza e alla nostra base di conoscenze, siamo stati anche in grado di fornire suggerimenti e indicazioni sulla curvatura del vetro e sulla stampa ceramica del vetro rivestito.
Guardian Glass
- Vetro float Guardian ExtraClear®
- Vetro a isolamento termico Guardian ClimaGuard® DT
- Vetro a controllo solare SunGuard® Solar Light Blue 52 Guardian
Committente
Libera Città Anseatica di Amburgo, Germania; rappresentata da ReGe Hamburg Project-Realisierungsgesellschaft mbH
Architetto
Herzog & de Meuron
Appaltatore principale
Adamanta Grundstücks-Vermietungsgesellschaft mbH & Co. con Hochtief Solutions AG
Facciata
Josef Gartner GmbH
Trasformatori di vetro
- SunGlass Srl per il vetro curvo e la stratifica del vetro curvo;
- BGT Bischoff Glastechnik GmbH & Co. KG per tagliare il vetro a misura e i punti applicati per serigrafia ceramica di colore Basalt Grey;
- Interpane GmbH per il rivestimento dei punti a contenuto di cromo; il rivestimento a isolamento termico nelle vetrate isolanti piatte e il montaggio di tutte le lastre di vetro finali
Fotografia
Cordelia Ewerth
