A hagyományostól való elrugaszkodás lehetővé teszi Hamburg koncertcsarnokának összetett, ívelt homlokzatát
A hagyományostól való elrugaszkodás lehetővé teszi Hamburg koncertcsarnokának összetett, ívelt homlokzatát
Hamburg, Németország | July 31, 2020A németországi Hamburgban, a város HafenCity nevű részének nyugati szögletében, az Elba folyó mellett elhelyezkedő Elbphilharmonie egyike a világ legnagyobb és akusztikailag legfejlettebb koncertcsarnokainak, és kiemelkedő példája a modern építészetnek.
Az Elbphilharmonie vegyes használatú épülete lenyűgöző építészeti megoldásokkal büszkélkedik. A Herzog & de Meuron által tervezett létesítmény nem csak zenei, hanem teljes értékű lakó- és kulturális központ is. A 108 méter magas épület, amelyet hivatalosan 2017 januárjában nyitottak meg, otthont ad egy filharmóniai hangversenyteremnek, egy kamarazenei teremnek, éttermeknek, bároknak, egy terasznak, amelyről Hamburg és a kikötő panorámájában gyönyörködhetünk, egy hotelnek, egy fitneszközpontnak, konferenciatermeknek és parkolóknak is.

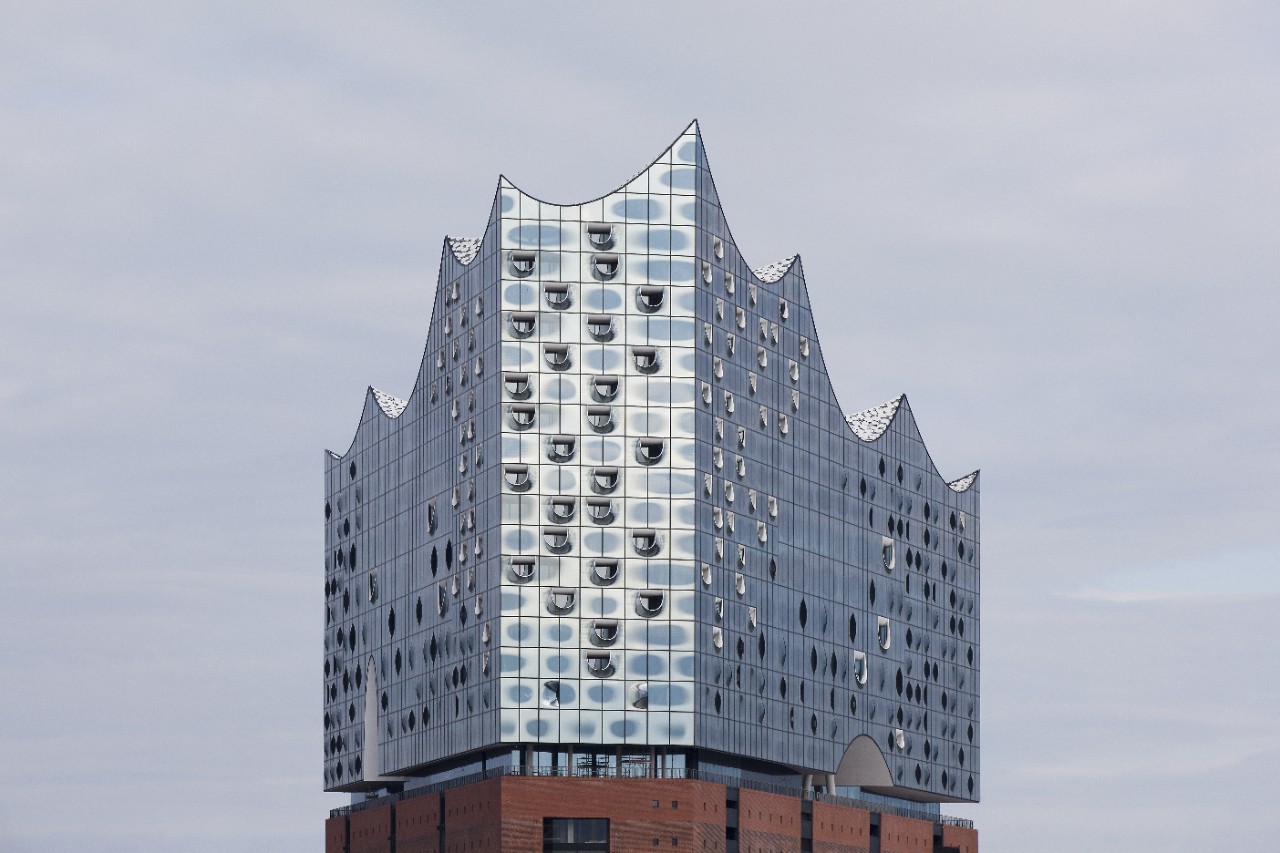

Az új üvegépület kialakítása felvont vitorlára vagy hullámra emlékeztet. Az új üvegépület, amely az alapjaként szolgáló eredeti Kaispeicher raktárépület fölé emelkedik, alaprajzát tekintve megegyezik az általa megkoronázott régebbi épülettel. Azonban a felső és alsó részén az új épületszerkezet kialakítása markánsan eltér az alatta levő raktár egyszerű, visszafogott stílusától.
Összetett ívelt üveghomlokzat
Az új épület lenyűgöző, 21 800 m2 felületű üveghomlokzata részben ívelt üvegekből (kb. 5 000 m2) készült, amely az épületszerkezetet egy hatalmas kvarckristállyá varázsolja, és amelynek a megjelenése folyamatosan változik, ahogy az ég, a víz és a város fényei visszatükröződnek rajta.
Az üveghomlokzat kialakítása a Josef Gartner GmbH feladata volt. A homlokzat ablakai sík felületű és ívelt hőszigetelőüveg-egységekből készültek, a lodzsák (fedett külső galériák) pedig három ívelt üvegből ragasztott egyszeres üvegezéssel.
Az egyik kihívás a homlokzat ívelt üvegelemeinek kifejlesztése volt. Korábban még senki sem hajlított meg üvegtáblákat ilyen összetett 3D geometria szerint.
A következő kihívást az jelentette, hogy hogyan őrizzék meg a üveg különböző bevonatainak funkcióit a gyártási folyamat során. A homlokzat üvegezése low-E bevonattal, hőfelvétel-szabályozó bevonattal, krómtükör foltokkal és selyemszita-nyomatú kerámiamintázattal készült. A hőfelvétel-szabályozó bevonat és a krómozott foltok kulcsfontosságúak voltak az ügyfél hatékonysággal kapcsolatos előírásainak kielégítése szempontjából. A Gartner aggódott, hogy a hajlító kemence magas hőmérséklete megsemmisíti ezeket a rétegeket, vagy hátrányosan befolyásolja azok működését, de az üveg rendkívül stabil maradt a hajlítási folyamat során
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
Azon kívül, hogy a Gartnerrel együtt dolgozott a homlokzat tervezési szakaszában, a Guardian Glass csapata szorosan együttműködött a hajlított üveget beépítő SunGlass Srl. vállalttal is. Ez biztosította, hogy a hatékonyság és megjelenés (pl. a hajlított üveg formái, megjelenése és színtükrözése) tekintetében a hajlított üvegek megfeleljenek az építész előírásainak.
Műszaki támogatási szolgáltatások
A magas hatékonyságú bevonatos üvegtermékek szállításán kívül a Guardian műszaki támogatást is biztosított, beleértve az üvegek hőtani és spektrofotometriai számítási adatait és a hőterhelési elemzéseket is. Kiterjedt tapasztalataira és tudásbázisára hagyatkozva a Guardian felbecsülhetetlenül értékes javaslatokkal és útmutatásokkal is szolgált az üveg hajlításával, valamint a bevonatos üveg kerámiafestésével kapcsolatban.
Guardian Glass
- Guardian ExtraClear® úsztatott üveg
- Guardian ClimaGuard® DT hőszigetelő üveg
- Guardian SunGuard® Solar Light Blue 52 napvédő üveg
Ügyfél
A németországi Freie und Hansestadt Hamburg képviseletében eljáró ReGe Hamburg Project-Realisierungsgesellschaft mbH
Építész
Herzog & de Meuron
Fővállalkozó
Adamanta Grundstücks-Vermietungsgesellschaft mbH & Co. és a Hochtief Solutions AG
Homlokzat
Josef Gartner GmbH
Üvegbeépítők
- SunGlass Srl – hajlított üveg és annak laminálása;
- BGT Bischoff Glastechnik GmbH & Co. KG – az üveg méretre vágása és a szitanyomásos Basalt Grey kerámiafoltok elkészítése;
- Interpane GmbH – a foltok krómtartalmú bevonata, a sík hőszigetelőüveg-egységek hőszigetelő bevonata és az összes elkészült üvegtábla összeszerelése
Fotográfia
Cordelia Ewerth
