Új, fenntartható életet a Castellana 77-nek

Madrid pénzügyi központjának szívében, az AZCA kerületben áll a Castellana 77, egy két évtizede kiüresedett épület, amely a luis vidal +arquitectos-nak hála újra megtelt élettel.

Az eredeti, 1977-ben épült torony egy 62 méter magas irodaház, amely egyedi alakot kölcsönöz a város sziluettjének. A restaurálás végeztével az épület példamutató energiahatékonysággal és környezetvédelmi profillal rendelkezik, amiért meg is kapta a rangos LEED Platinum tanúsítványt.

A Guardian Glass magas teljesítményű, homlokzathoz készült üvegtermékei hozzájárultak a LEED-tanúsítvány megszerzéséhez.

Az építészeti projekt két kulcsfontosságú alappillére volt a természetes fény okos hasznosítása, valamint az az elképzelés, hogy az épületnek egy olyan identitást teremtsenek, amely kiemeli környezetéből.

Ezt egy teljes körű restaurálással érték el, amelynek fókuszában az éles, függőleges irányban elhajló homlokzat állt, amelyhez Guardian SunGuard® SN 70/41 bevonatos üveget használtak egy nagy szelektivitású üveggel ellátott függönyfalon.

Ez a modern, inspiráló építészeti rendszer egy olyan hozzáadott tulajdonsággal is rendelkezik, amely napfény elleni védelmet biztosít az árnyékolás érdekében, 60 cm-re kinyúló lécek használatával (a karbantartás és tisztítás érdekében pedig a fő homlokzattól 15 cm-es távolságban). Ez a Guardian-üveggel együtt tovább növeli az épület általános teljesítményét.

Az építészeti és kivitelezési munkálatok részét képezte a Castellana 77 funkcióinak fejlesztése 21 000 m2 összterületen, valamint a talajszint feletti 18 szint átalakítása (összesen 16 261 m2-en), ezzel rugalmasabbá téve a földszinti elrendezést. A földszint teret adhat az irodáknak és a kereskedelmi helyiségeknek. Az eredetileg parkolásra szánt négy szintet újraalkották, akárcsak az épületet kiszolgáló általános berendezéseknek otthont adó szintet. Így az 5 föld alatti szint immár 200 parkolóhelyet biztosít.

Egy élő, hatékony üveghomlokzat

A Castellana 77 homlokzatának megépítése két fázisból állt. Először szét kellett bontani az eredeti épületet, amely a jelentős mértékű igénybevételtől már teljesen használhatatlanná vált. A második lépés pedig az új burkolat felszerelése volt. Ehhez a következő típusú homlokzatokat használták a területtől és a tájolástól függően: függönyfalhomlokzatot, lécekkel megerősített függönyfalhomlokzatot és szellőztetéssel ellátott homlokzatot. A függönyfalhomlokzat sajtoltalumínium-rendszerből és kitöltőpanelekből épült fel, utóbbi laminált, nagy szelektivitású, semleges bevonatos üvegből készült, amelynek külső tábláját SunGuard® SN 70/41 alkotja. A SuperNeutral™- (SN-) család a Guardian SunGuard® magas teljesítményű építészetiüveg-kínálatának egyik választható bevonatosüveg-fajtája. 70%-os fényátengedéssel ez a megoldás maximális hőfelvétel-szabályozás mellett semleges megjelenést biztosít. A homlokzati rendszer lehetővé teszi a szabad szellőzést az üvegezés szélein, ezzel megelőzve a nemkívánatos párásodást.

ETFE-lécek a megnövelt energiahatékonyság érdekében

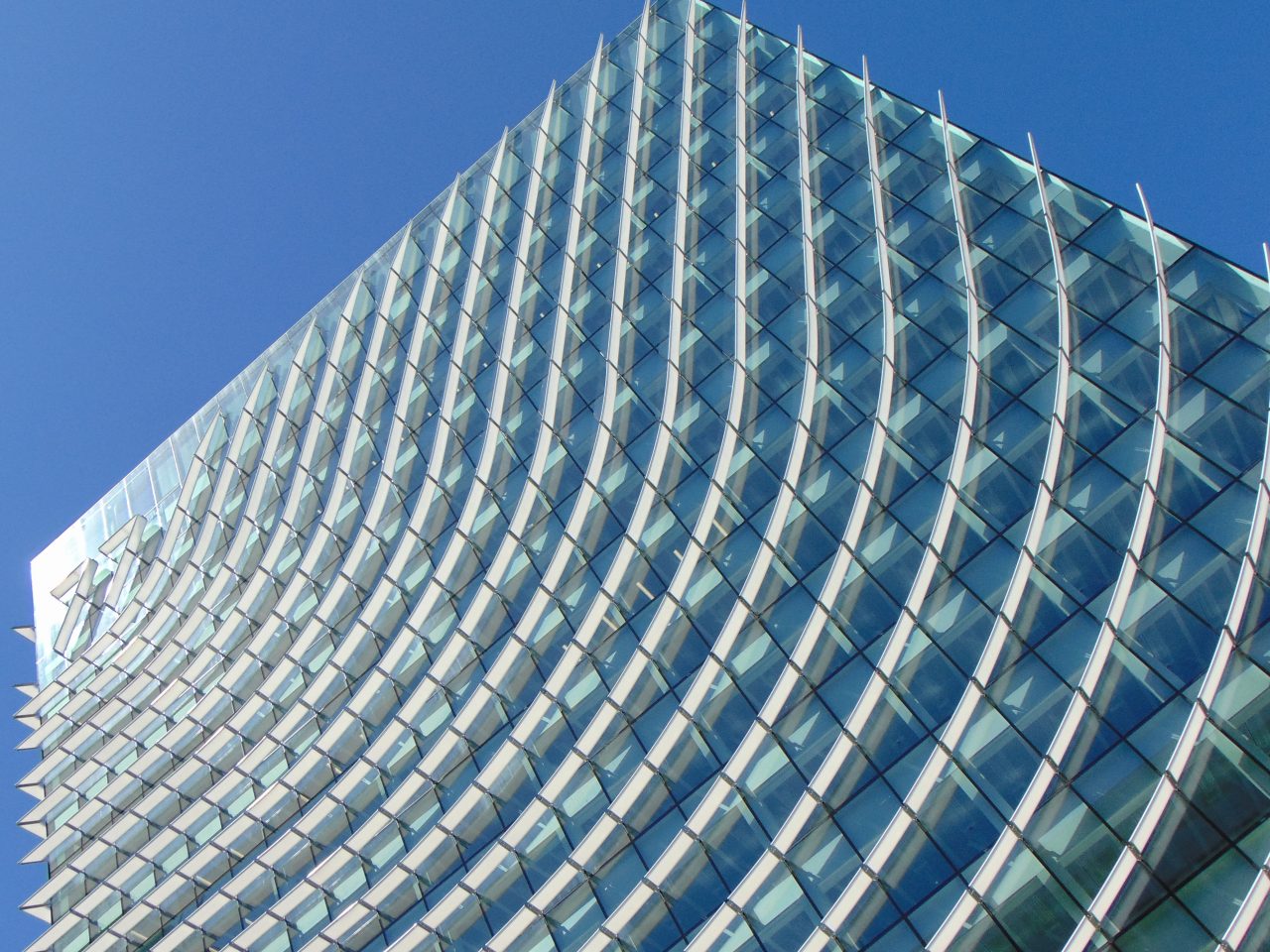

Az ETFE- (etilén-tetrafluor-etilén) lécek szintén szembetűnő jellemzői a Castellana 77 építészeti munkálatainak, amelyeket kifejezetten ehhez a projekthez fejlesztettek ki, speciális görbülettel és igazítással, hogy szinte átfolyjon az épület külső burkolatán, ezzel egyedi és feltűnő alakzatot kölcsönözve. Az esztétikai tulajdonságoktól eltekintve a lécek elsődleges szerepe a továbbfejlesztett energiahatékonyság és a fenntarthatóság folyamatos biztosítása azáltal, hogy megvédik a szerkezetet a közvetlen napfénytől. Az ETFE, ez a fejlett anyag átengedi a fényt, de a hőt nem, illetve lehetővé teszi a háttérvilágítást. Az építészeknek így lehetőségük nyílt egy állandóan változó homlokzatot létrehozniuk.

Napközben a nap mozgása és az árnyékolás (amely a fény erősségétől függ) egy fényes, változó képet alkot a homlokzaton. Éjszaka pedig előbújik az épület valódi alakja a lécek belsejére erősített több kilométer hosszú, konfigurálható, színes LED-soroknak köszönhetően.

Végeredményül a Castellana 77 SunGuard® SN 70/41 üvegekkel és ETFE-lécekkel felszerelt homlokzata alacsony kibocsátást és magas hőfelvétel-szabályozást tesz lehetővé. Az épület nyugati, keleti és déli homlokzatának – az év minden napjának kritikus időpontjaiban való – napfény általi megvilágításáról és árnyékolásáról készült alapos tanulmánynak köszönhető az a hatékony tervezés, amely jelentős energiamegtakarítást, valamint az épületben tartózkodók minél nagyobb kényelmét és jóllétét teszi lehetővé.

LEED-fenntarthatóság és -tanúsítvány

A Castellana 77 immár egy nagy mértékben fenntartható épület. Ezért kapta meg a LEED-tanúsítványt a US Green Building Counciltól, egy építőipari vezetőkből álló csoporttól, amely támogatja és elősegíti a környezetbarát építmények terjedését.

A LEED az egyik legrangosabb világszintű tanúsítvány, amely az épületek fenntartható viselkedését értékeli, célja pedig a környezetbarát, illetve anyagilag is kedvező, kényelmes épületek népszerűsítése.

A Castellana 77 tanúsítványának kategóriája a Platinum volt a Core & Shell rendszerben.

Ezt a kitüntetést többek között az alábbiaknak köszönhetően kapta az épület:

• energiahatékonyság: az üvegezett homlokzat és a napfény elleni védelemmel ellátott lécek, valamint az energiakezelés és a szabályozás teljesítménye maximálisan kényelmes hő- és fényérzetet biztosít az épületben tartózkodóknak. Ez a hagyományos, hasonló felhasználású és felületű épületekhez viszonyítva évente 33%-kal csökkenti az energiafogyasztást. A légkondicionáló és megvilágítási rendszerek fogyasztása rendre 46%-kal, illetve 34%-kal kevesebb.
• természetes fény és kilátás: a Castellana 77 dolgozóinak és látogatóinak 95%-a jut természetes fényhez és közvetlen rálátáshoz a külvilágra.
• a belső levegő minősége: 100%-ban a kinti levegőt beszívó, energiatakarékos légkondicionáló rendszer.
• elhelyezkedés és számos közlekedési lehetőség az épület megközelítéséhez.
• takarékos vízhasználat a mellékhelyiségek hatékony berendezéseinek köszönhetően, az épület 39%-os vízhasználat-csökkenést érhet el más hasonló épületekhez képest.
• tudatos fenntarthatóság felújítása óta az épület elsődlegesen igazoltan helyi forrásból származó újrahasznosított anyagokat használ.
• alacsony vagy zéró kibocsátás: az anyagok 100%-ának használata minimális vagy semmilyen illékony, természetes kibocsátással nem jár.

A Guardian Glass a US Green Building Council tagja.
