Ohýbané sklo

Ohýbané sklo umožňuje designérům vytvořit výrazná nová nebo modernizovaná díla, jež vynikají ostrými hranami a plochými povrchy, které tvoří většinu fasád.

Při navrhování budovy mohou být architekti omezeni stavebními materiály, se kterými pracují.

Naštěstí, pokud jde o skleněné fasády a zejména ohýbané sklo, se tato omezení pomalu začínají stávat minulostí. Za poslední dvě desetiletí jsme byli svědky pokroků ve výrobních procesech a typech skla, které nabízejí menší poloměry, větší šířky a větší celkové rozměry.

Kreativitě lze nyní popustit uzdu při navrhování nových povrchů, kontur a tvarů, včetně kónických, sférických a 3D tvarů s Free-Form technologií, zatímco rohy a okraje lze zaoblit.

Ohýbání skla: vysoká odbornost

To, co zůstává z velké části beze změny, je rozhodující vliv odborných znalostí dodavatele skla ve výrobě, jelikož při výrobě ohýbaného skla pro použití v exteriéru je řízení procesů vším.

Přestože se nyní používají vylepšené ohýbací stroje a objemnější pece, které pojmou větší rozměry, dosáhnout stejných vlastností a vzhledu ohýbaných skel jako u zasklení rovných konstrukcí může být náročné. Pokud se to podaří, architekti i uživatelé budov mají důvod k radosti.

„Abyste splnili nejnovější požadavky na energetickou náročnost budov, musíte používat druhy skla s komplexními povlaky. Tyto povlaky jsou mechanicky a chemicky citlivé, takže je obtížné je ohnout bez poškození nebo ztrát pevnosti. To znamená, že ohýbání moderního architektonického pokoveného skla patří pouze do rukou profesionálů, jelikož ne každý to dokáže.“

Tamás Kovács, manažer technických služeb ve společnosti Guardian Glass pro Evropu

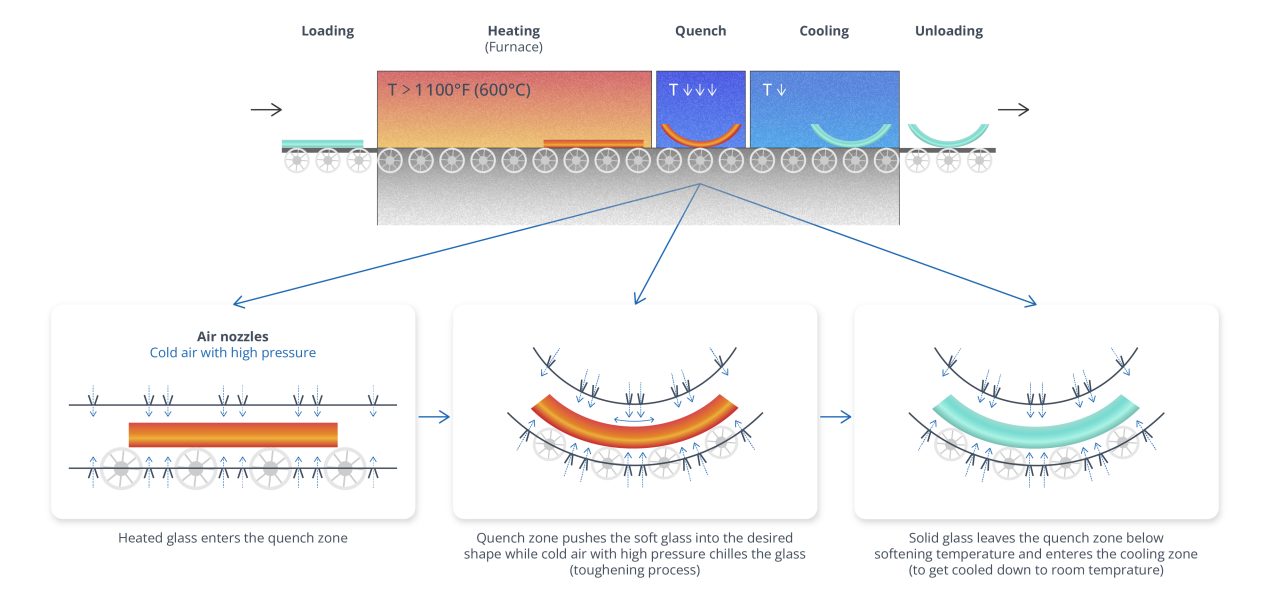

Výroba ohýbaného skla: tři metody

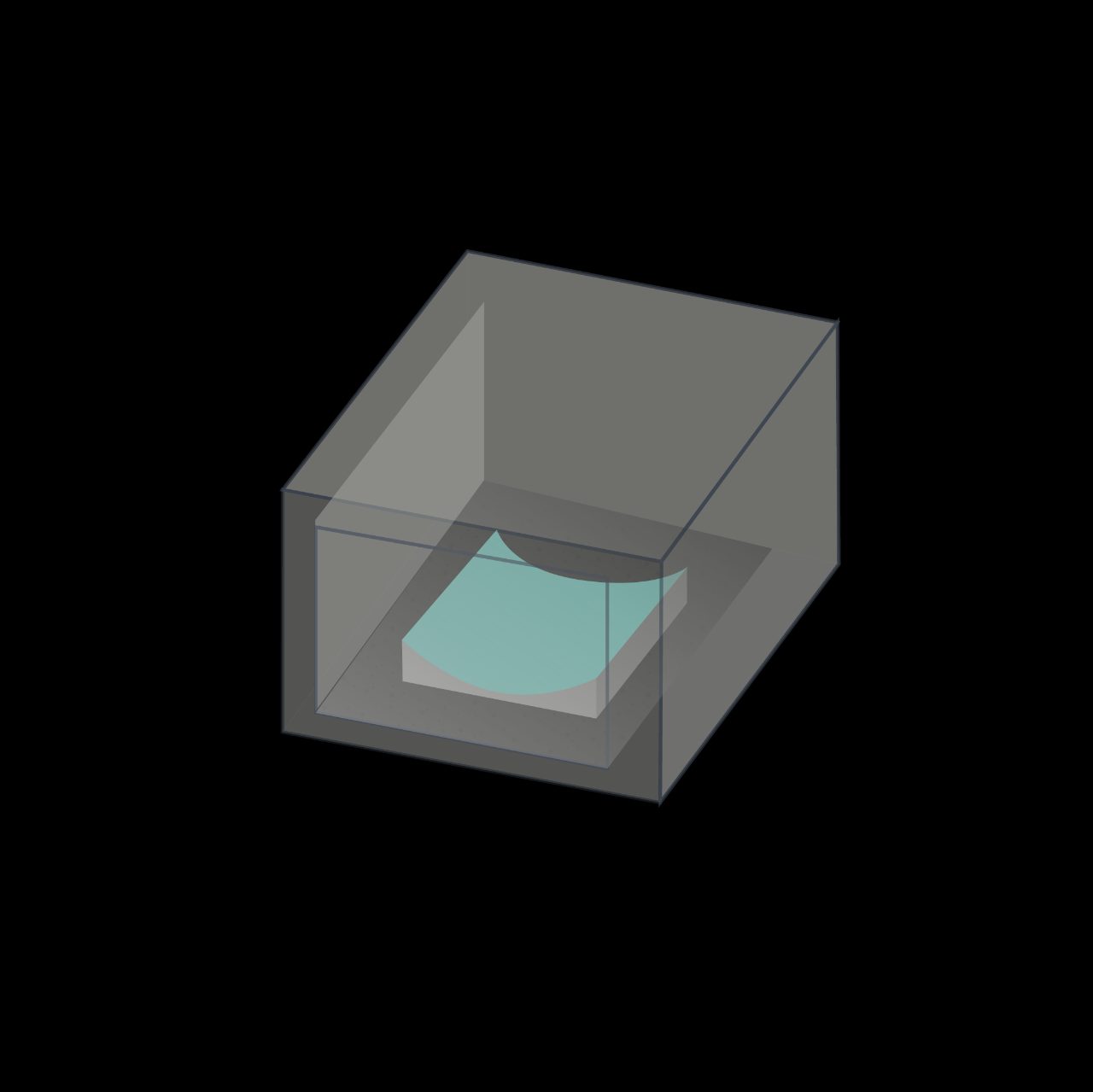

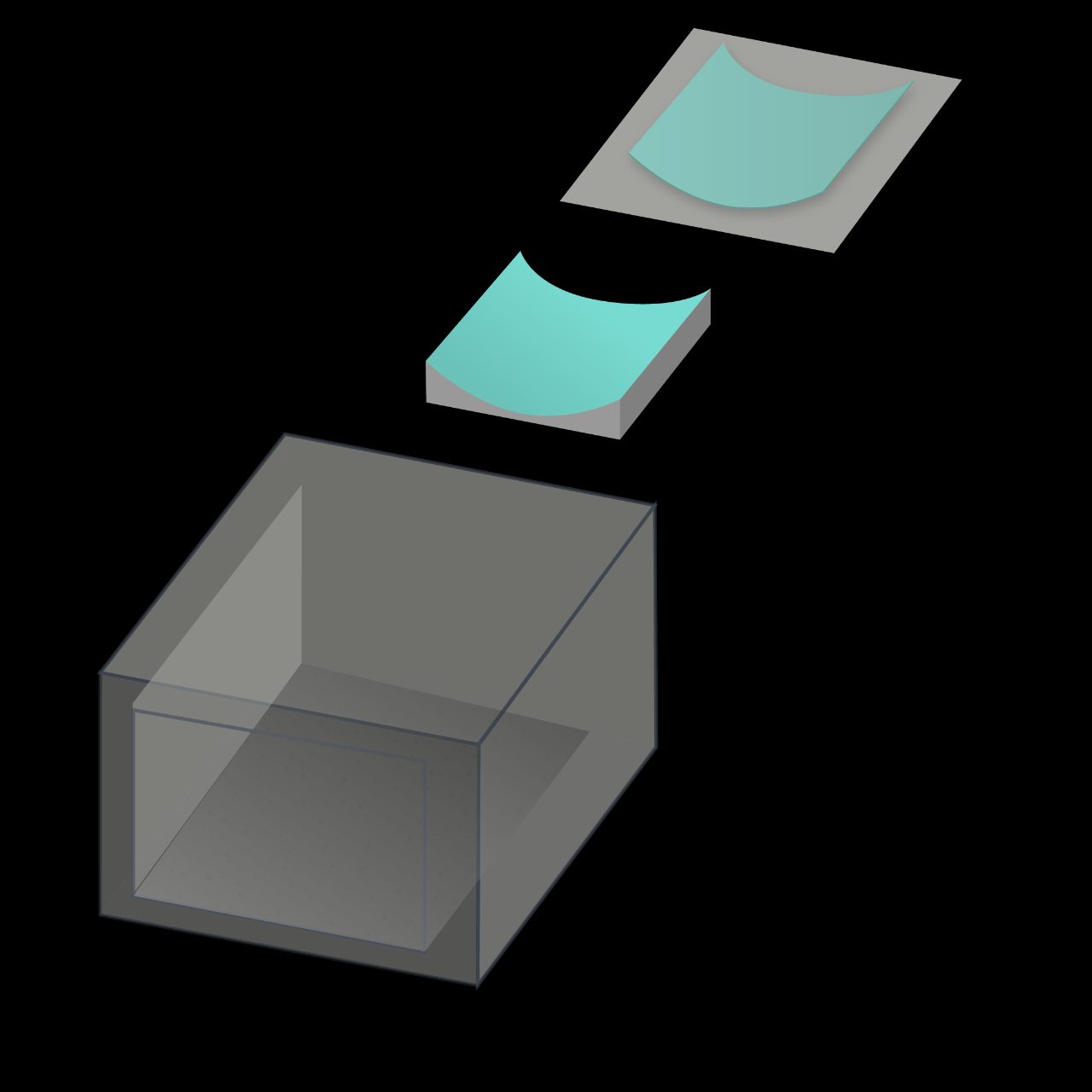

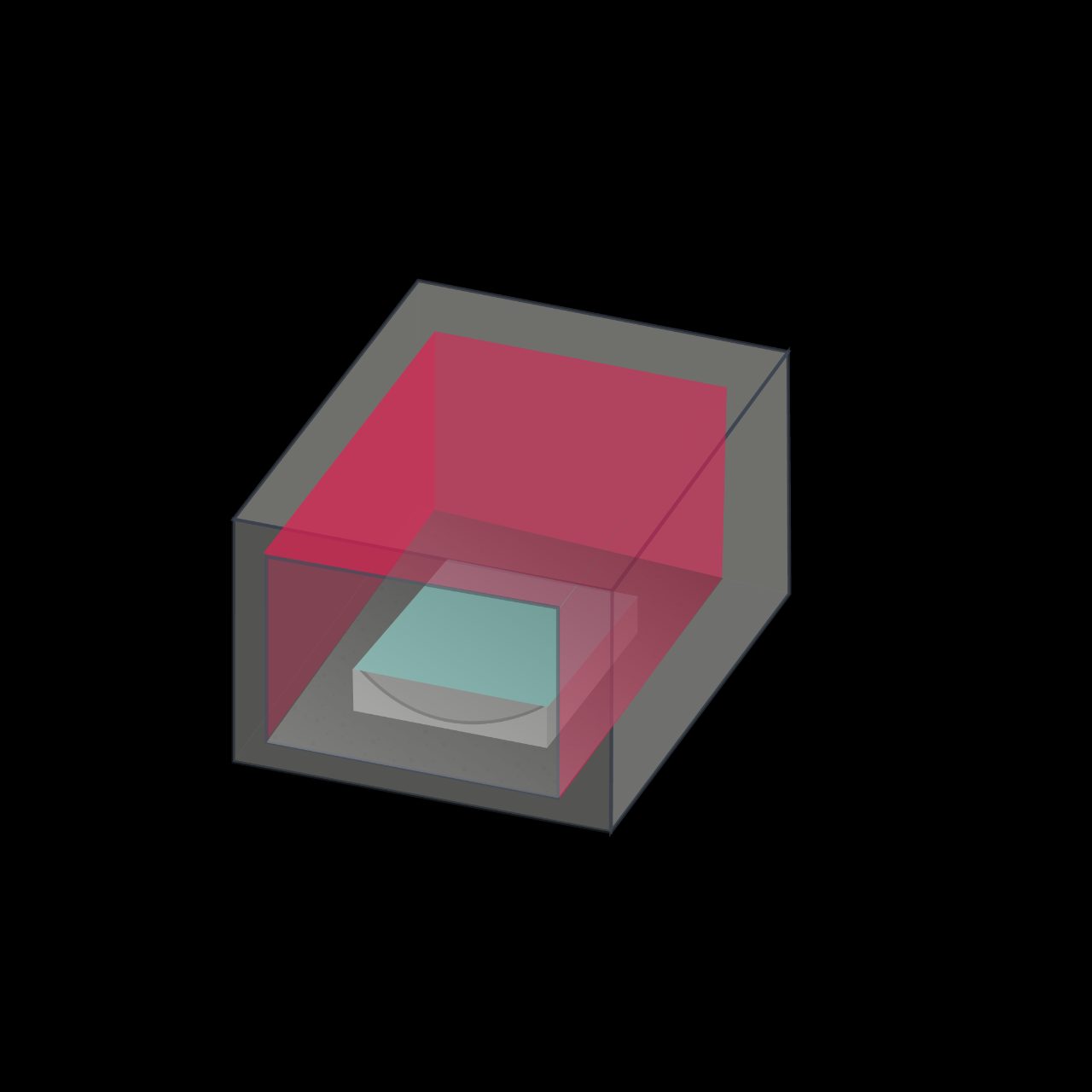

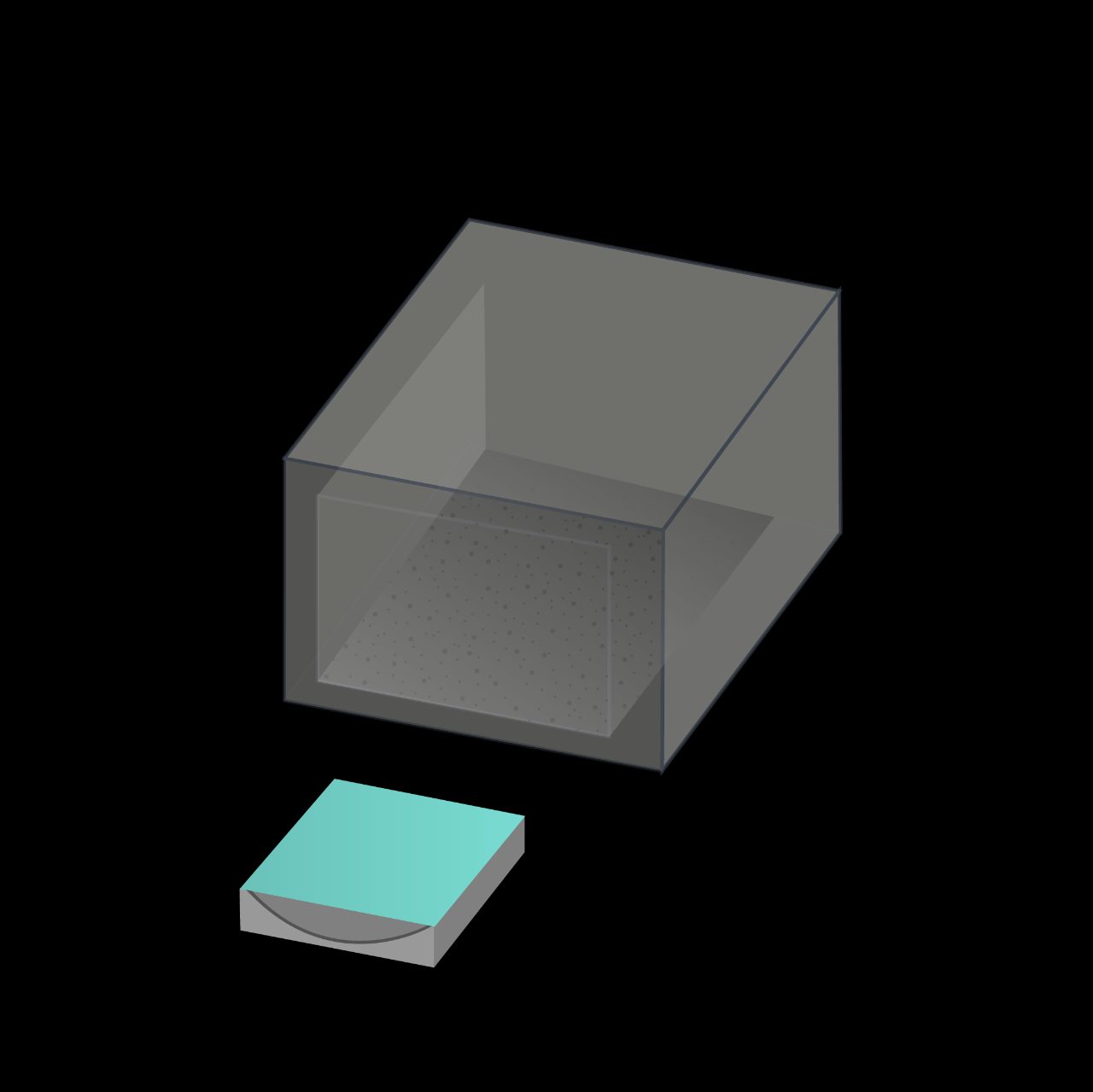

Gravitační ohýbání

Ploché sklo se umístí na speciální formu nebo do ní, zahřeje se na teplotu přibližně 600 °C, a působením gravitace se do formy postupně ponoří.

Ohýbání za studena

Jednotky izolačního skla (tzv. IGU) mohou být ohýbány za studena mechanickým zachycením jinak plochého panelu v ohnutém rámování, nebo v úzké spolupráci s dodavatelem konstrukčního silikonového tmelu tím, že se vytvoří strukturální vazba mezi panelem a vnější částí rámování.

Když je plochý panel ohnut, výsledné napětí snižuje zbývající kapacitu potřebnou k odolání větru a dalším faktorům. Kalené sklo se běžně volí pro aplikace ohnuté za studena, aby se takové snížení kompenzovalo. Přesto se ohýbání za studena obecně používá pouze pro mírně zahnuté konstrukce, například s poloměry nad 3 metry. Výrobci skla, tmelů a rámování by měli každou aplikaci zkontrolovat a schválit.

Projekty zahrnující ohýbané sklo realizované ve spolupráci se společností Guardian Glass

7 St. Thomas Toronto – Kanada: Kombinace viktoriánského a současného designu

Výzva: Harmonizovat a propojit šest historických městských domů s novou šestipatrovou věží nad nimi.

Řešení: Šestipatrová vinoucí se věž je opláštěna ohýbaným sklem s nízkým obsahem železa a bílým vzorem tyčícím se nad historickými budovami, které tvoří její pódium, a úchvatně tak doplňuje stávající fasády.

Výhody ohýbaného skla: Bílá a čirá zavěšená fasáda z ohýbaného skla poskytuje obyvatelům nové budovy ničím nerušený výhled a rozhodně se nenechá zahanbit dalšími stavbami v luxusní čtvrti.

Efektivita ohýbaného skla: Vysoce efektivní povlaky pomáhají splnit kritéria energetické účinnosti, zatímco keramická frita ještě více snižuje solární tepelný zisk. Projekt splňuje požadavky LEED Gold certifikace.

Na projektu se podíleli:

• Architekt: Architekti z firmy Hariri Pontarini
• Obkladač: BVGlazing Systems
• Zpracovatel ohýbaného skla: SBG – Standard Bent Glass
• Zjistěte více o použitém skle

Elbphilharmonie Hamburg – Německo: Komplexní zakřivení

Výzva: Vytvořit akusticky nadstandardní koncertní sál, který je jedním z největších na světě, s fasádou, jež se mění v závislosti na počasí a prostředí, ale zároveň splňuje požadavek elegance.

Řešení: nejmodernější 3D techniky pro tvarování ohýbaného skla. Panely z ohýbaného skla jsou v některých případech vyřezávané tak, aby přeměnily obyčejnou fasádu na enormní křišťál.

Výhody ohýbaného skla: Vzhled fasády se mění, jelikož její povrch zachycuje měnící se oblohu, vodu a město. Klenbové otvory nabízejí velkolepé, teatrální výhledy na Labe a centrum Hamburku.

Efektivita ohýbaného skla: Vysoce účinný povlak si zachoval svou funkčnost během 3D tvarování, což zajistilo požadovanou energetickou účinnost a vzhled.

Na projektu se podíleli:

• Architekt: Herzog & de Meuron

• Obkladač: Josef Gartner GmbH
• Zpracovatel ohýbaného skla: SunGlass Srl
• Zjistěte více o použitém skle

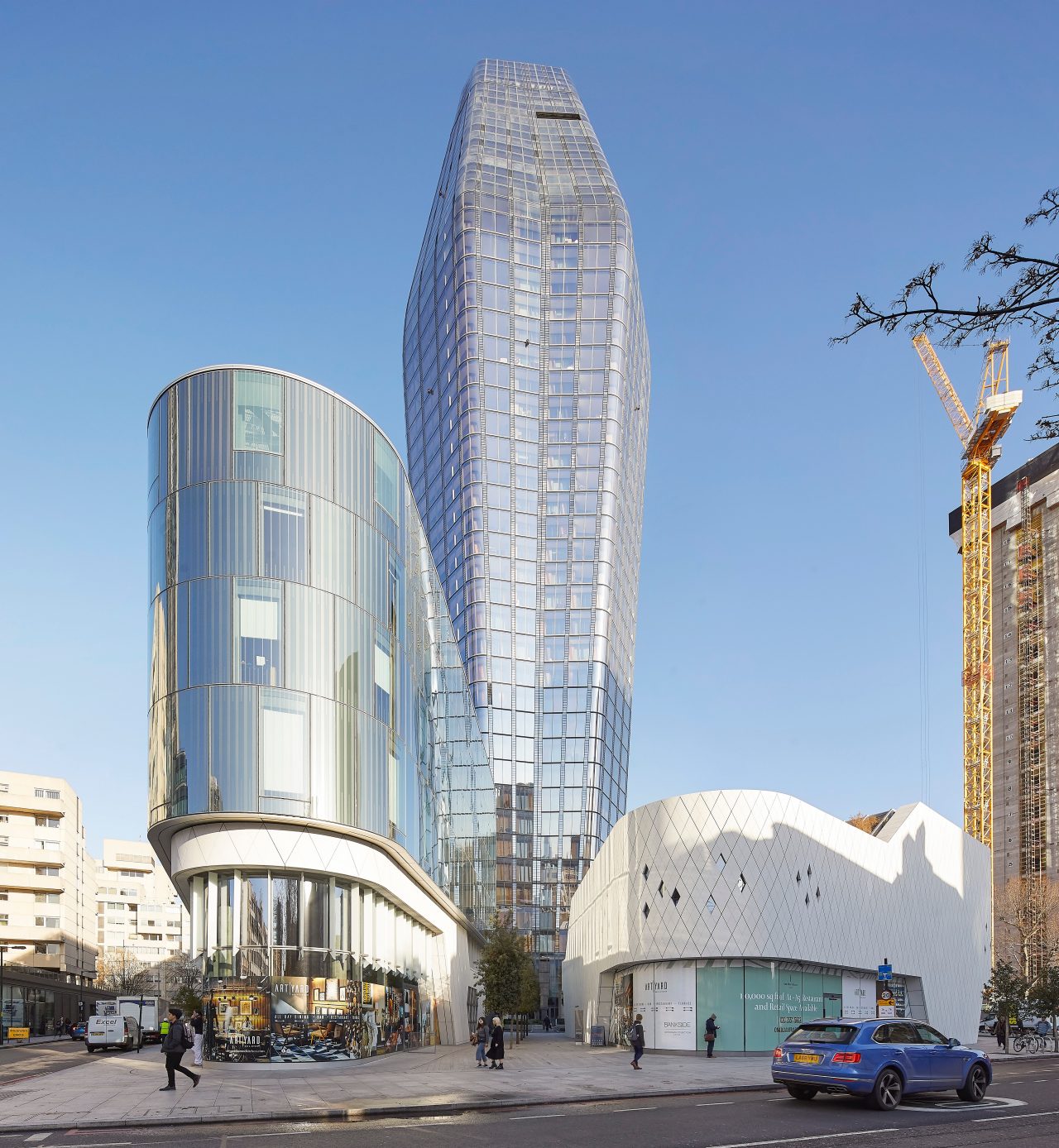

One Blackfriars Londýn – Velká Británie – Dvojitá zakřivená fasáda

Výzva: Vytvořit budovu inspirovanou slavnou vázou Lansetti II, která poskytuje požadovanou solární ochranu a tepelnou izolaci.

Zakřivení muselo splňovat velmi přesné rozměry, zatímco sklo muselo mít také čistou barvu a vysokou průhlednost.

Řešení: dvouplášťová fasáda umožnila architektovi vytvořit krásné sochařské dílo, které je funkční a zároveň má architektonickou hodnotu.

Výhody ohýbaného skla: Budovu bez jediné rovné hrany tvoří více než 5 000 panelů z jednoduchého a dvojitého ohýbaného skla a zužujících se panelů s nízkým obsahem železa

Na projektu se podíleli:

• Architekt:SimpsonHaugh

• Developeři: St George

• Zpracovatel ohýbaného skla:?

• Zjistěte více o použitém skle


Více možností návrhu bez kompromisů na energetické účinnosti
