Fachadas curvas
Vidrio curvo
Flexibilidad de diseño sin comprometer la eficiencia energética
El vidrio curvo permite a los diseñadores distinguirse con nuevas construcciones o reacondicionamientos que se destacan de los bordes cuadrados y las superficies planas que conforman la mayoría de las fachadas.
Al crear un edificio, los arquitectos pueden verse limitados por los materiales de construcción con los que trabajan.
Afortunadamente, cuando se trata de fachadas de vidrio y particularmente de vidrio curvo; esas limitaciones, ahora se están reduciendo. Durante las últimas dos décadas, se han hecho avances en términos deprocesos de producción y tipos de vidrio, ofreciendo radios más ajustados, anchos más amplios y dimensiones generales más grandes.
Se le puede dar rienda suelta a la creatividad del diseño en forma de nuevas superficies, contornos y siluetas, incluyendo formas cónicas, esféricas y libres en 3D, mientras que las esquinas y los bordes pueden suavisarse en curvas.
Curvar el vidrio: una especialización técnica
Lo que permanece en gran medida sin cambios es la influencia determinante de la experiencia del proveedor de vidrio en la producción; cuando se trata de fabricar vidrio curvo para exteriores, el control del proceso lo es todo.
Si bien se han introducido hornos más grandes para satisfacer los aumentos de escalas y se ha mejorado la maquinaria de curvado, igualar el rendimiento del último acristalamiento plano puede ser un desafío. Si se domina, las recompensas para arquitectos y usuarios de edificios por igual son significativas.
"Para cumplir con las últimas regulaciones energéticas de construcción, se deben utilizar tipos complejos de vidrio con recubrimiento, estos recubrimientos son mecánica y químicamente sensibles, por lo que es difícil doblarlos sin daños ni pérdidas en términos de rendimiento. Significa que curvar el vidrio con recubrimiento arquitectónico moderno se ha convertido en una especialización seria; no todos pueden hacerlo."
Tamás Kovács, Gerente de Servicios Técnicos Europeos de Guardian Glass
Cómo se hace el vidrio curvo: tres procesos posibles

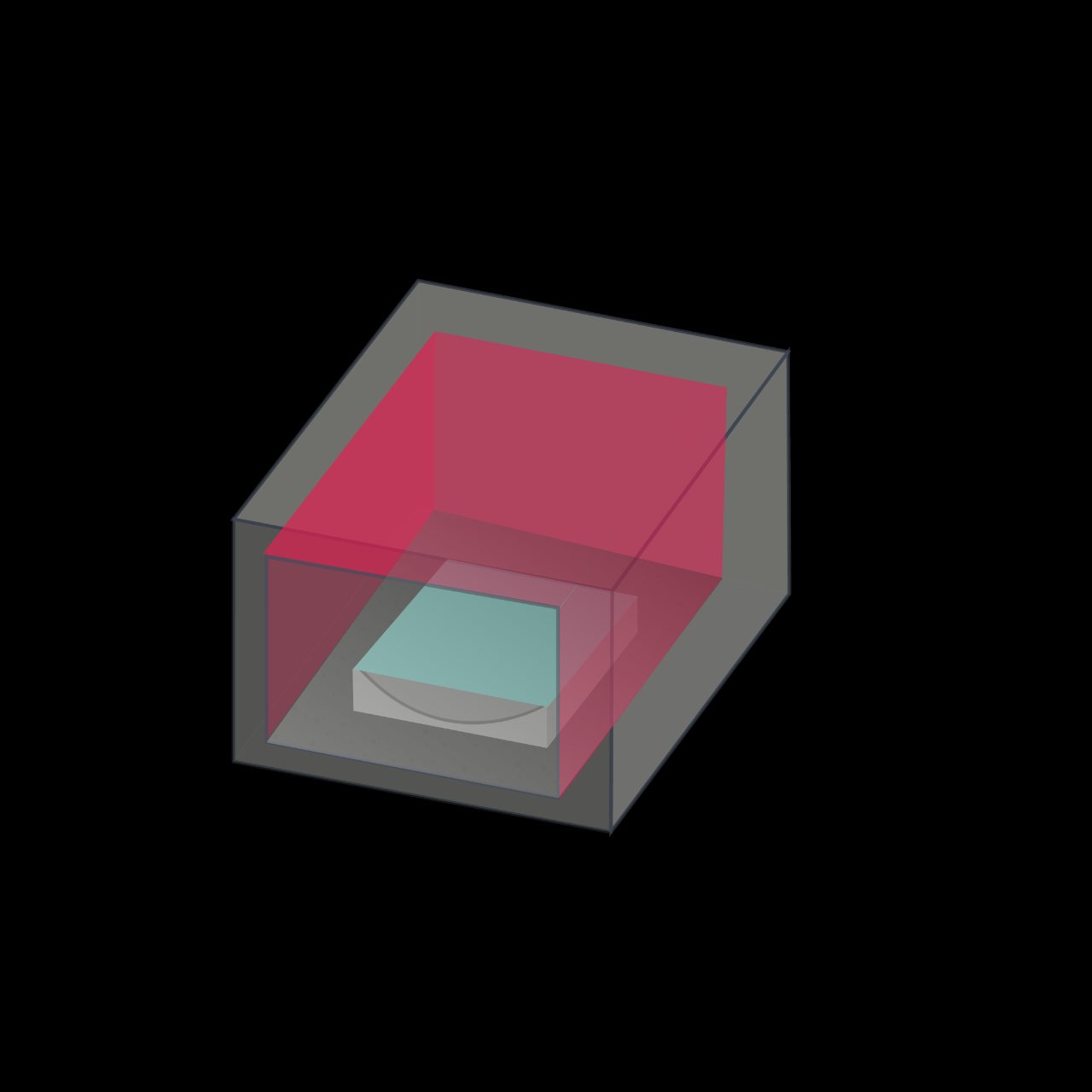

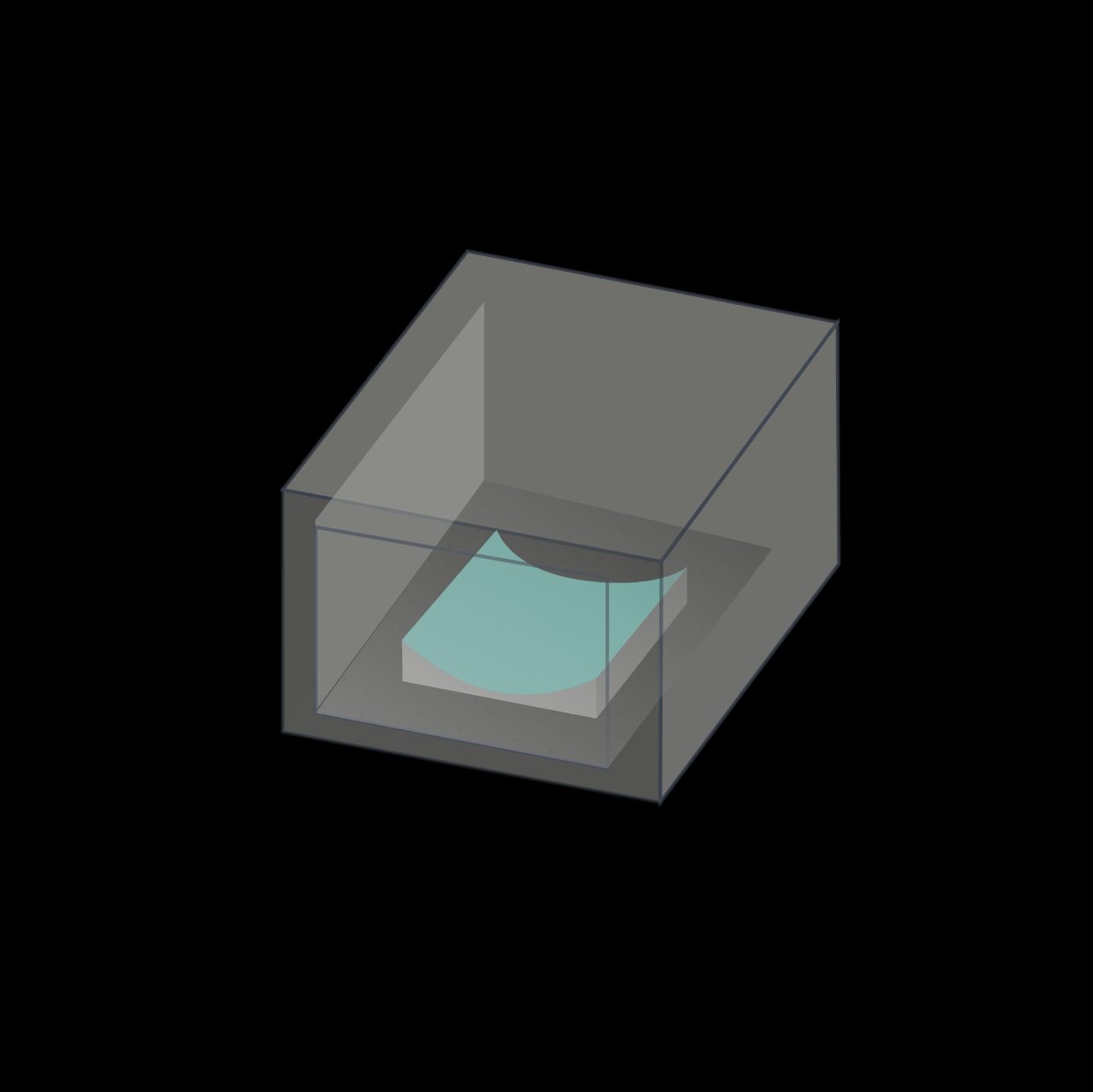

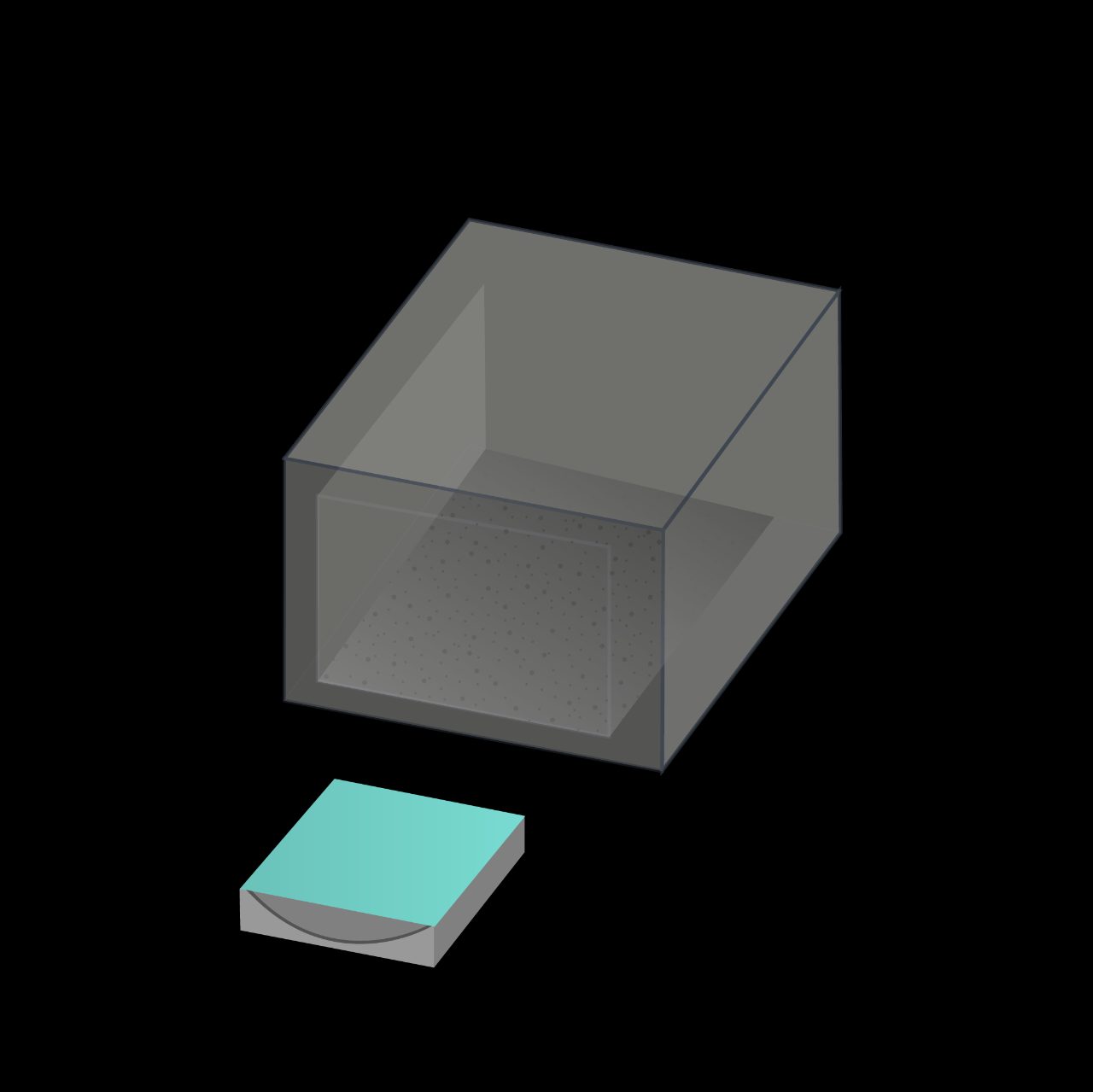

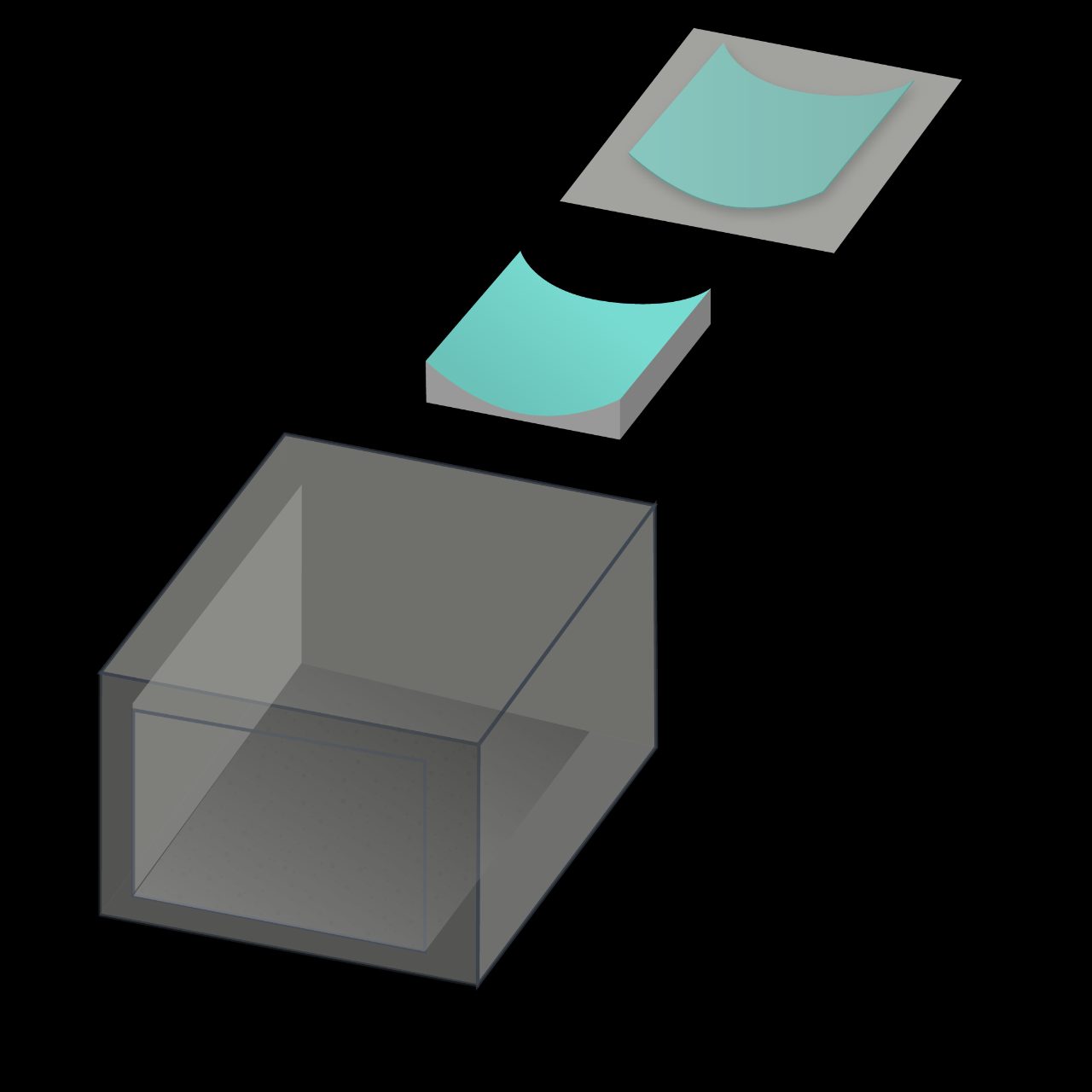

Curvado por gravedad
Una placa de vidrio se coloca sobre o dentro de un molde curvo, en el que se hunde gradualmente solo por gravedad después de calentarse aproximadamente a 1100 °F (600 °C).
1. El vidrio plano se coloca en el molde
2. El vidrio se calienta hasta aproximadamente 1100 °F (600 °C)
3. El vidrio se hunde por gravedad y toma la forma del molde
4. El vidrio curvo se enfría lentamente
Esto evita tanto la distorsión de la onda del rodillo como la anisotropía y, aunque no se puede utilizar el vidrio templado o de seguridad, se pueden agregar laminados para proporcionar características de seguridad. Sin embargo, sigue siendo un proceso que lleva mucho tiempo y los recubrimientos deben soportar un período de calentamiento más largo.

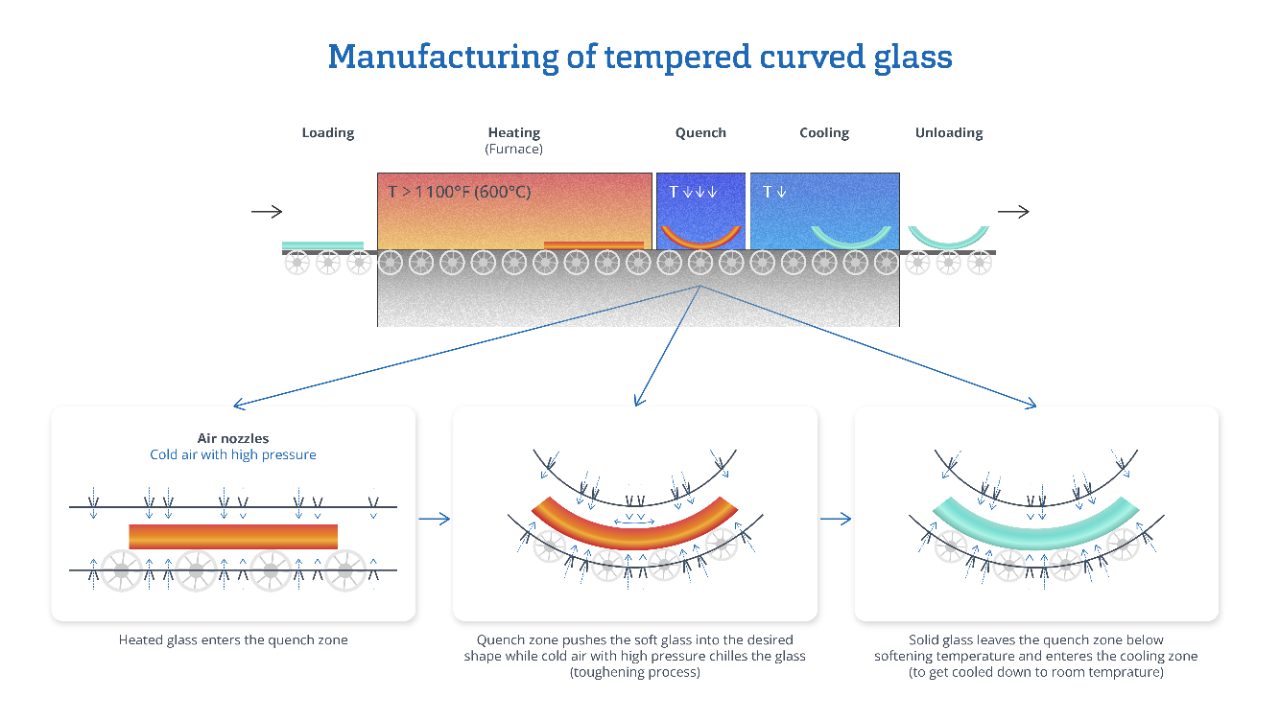

Curvado termo-tratado
Una alternativa para curvar el vidrio durante el tratamiento térmico en un horno que templa completamente o refuerza con calor el vidrio al mismo tiempo. El proceso es similar al proceso de templado o reforzado con calor, la única diferencia es la presencia de un área flexible en el horno de templado. Es mucho más rápido que el proceso de curvado por gravedad, pero plantea el desafío de posibles distorsiones ópticas que generalmente se crean durante las etapas de calentamiento o enfriamiento rápido. Además, solo se pueden producir formas cóncavas y cilíndricas cuando se utilizan ciertos recubrimientos.
Curvado en frío
Las unidades de vidrio aislante (UVA) pueden curvarse en frío al capturar mecánicamente un panel plano dentro de un marco curvo o, en estrecha coordinación con un proveedor de sellador de silicona estructural, realizando un sellado estructural del panel a la cara exterior del marco.
Cuando el panel plano es forzado a un estado fuera del plano, las tensiones resultantes disminuyen la capacidad restante para resistir el viento y otras cargas de servicio. El vidrio termo-tratado se selecciona comúnmente para aplicaciones de curvado en frío para ayudar a compensar esta reducción. No obstante, el curvado en frío generalmente solo se utiliza para geometrías levemente fuera del plano, como aquellas con radios superiores a 120 pulgadas (3 metros). Los fabricantes de vidrio, selladores y enmarcados deben revisar y aprobar cada aplicación.
¿Quiere saber más sobre el vidrio?
Guardian Glass le ofrece una forma interactiva de mejorar sus conocimientos sobre el vidrio. Conéctese al centro de capacitación para comenzar un módulo de la Unidad de Educación Continua (Continuing Education Unit, CEU) ¡y mucho más!
Proyectos de vidrio curvo realizados en colaboración con Guardian Glass
7 St. Thomas Toronto, Canadá: Una mezcla entre el diseño victoriano y el contemporáneo
El desafío: armonizar y combinar seis casas adosadas de estilo histórico con una nueva torre de seis pisos en la parte superior.
La solución: La sinuosa torre de seis pisos incorpora vidrio curvo bajo en hierro con un patrón blanco para fluir por encima de los edificios de estilo histórico que conforman su podio, proporcionando un impresionante acompañamiento a las fachadas existentes.
Beneficios del vidrio curvo: el muro cortina de vidrio curvo, blanco y transparente ofrece vistas sin obstrucciones para los ocupantes en la nueva incorporación, mientras que se distingue en su vecindario de lujo.
Rendimiento del vidrio curvo: los recubrimientos de alto rendimiento ayudan a cumplir con los criterios de eficiencia energética, mientras que la frita cerámica reduce aún más la ganancia de calor solar. El proyecto se construyó en conformidad con los estándares de certificación LEED Gold.
Créditos:
- Arquitecto: Arquitectos Hariri Pontarini
- Revestidor de techos: BVGlazing Systems
- Procesador de vidrio curvo: Vidrio Curvo Estándar (Standard Bent Glass, SBG)
- Descubra más sobre el vidrio que se utiliza
Elbphilharmonie Hamburg, Alemania: Curvas complejas
El desafío: Cree una sala de conciertos acústicamente avanzada que es una de las más grandes del mundo, con una fachada que evoluciona de acuerdo con el clima y el medio ambiente, pero permite la elegancia requerida que el proyecto exigió.
La solución: técnicas 3D de última generación para dar forma al vidrio curvo. En algunos casos, los paneles de vidrio curvos se atraviesan para transformar una fachada sencilla en un enorme cristal de cuarzo.
Beneficios del vidrio curvo: La sorprendente fachada cambia a medida que atrapa los reflejos del cielo, el agua y la ciudad. Las aperturas en forma de bóveda ofrecen espectaculares vistas teatrales del río Elbe y del centro de Hamburgo.
Rendimiento del vidrio curvo: El recubrimiento de alto rendimiento mantuvo su funcionalidad durante el proceso de moldeado 3D para cumplir con la eficiencia energética y la estética requeridas.
Créditos:
- Arquitecto: Herzog & de Meuron
- Revestidor de techos: Josef Gartner GmbH
- Procesador de vidrio curvo: SunGlass Srl
- Descubra más sobre el vidrio que se utiliza

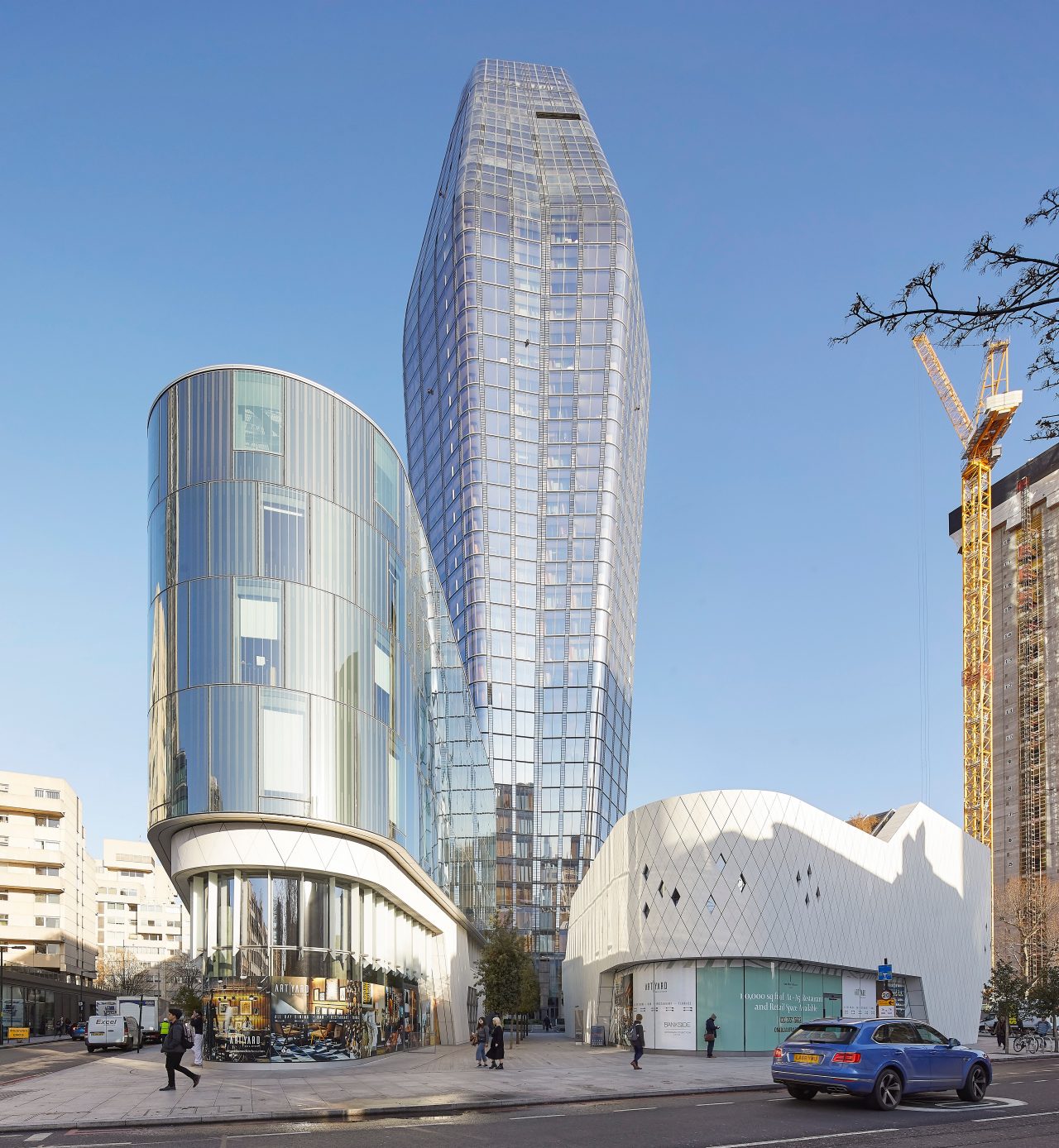

One Blackfriars, Londres, Reino Unido: la fachada doble curva
.jpg.transform/rendition-1280-keep/img.jpg)
.jpg.transform/rendition-1280-keep/img.jpg)
El desafío: Cree un edificio inspirado en el famoso florero Lansetti II mientras cumple con la protección solar y el aislamiento térmico requeridos.
La curvatura debía cumplir con mediciones muy precisas, mientras que el vidrio debía proporcionar un color limpio y una alta transparencia.
La solución: una fachada ventilada le permitió al arquitecto crear una hermosa forma escultural que se desempeña funcional y arquitectónicamente.
Beneficios del vidrio curvo: Más de 5000 paneles de doble curvatura y paneles cónicos en vidrio bajo en hierro permitieron la creación de un edificio sin líneas rectas
Créditos:
- Arquitecto: SimpsonHaugh
- Desarrolladores: San Jorge
- Procesador de vidrio curvo: ¿?
- Descubra más sobre el vidrio que se utiliza
Más opciones de diseño sin comprometer la eficiencia energética
El desarrollo del vidrio con recubrimiento de alto rendimiento ha ayudado a mejorar el control solar, el aislamiento térmico y las propiedades acústicas del vidrio, pero no hace mucho tiempo atrás, el problema era mantener la calidad estética y de eficiencia energética del vidrio con recubrimiento al doblarlo. Los avances recientes en la tecnología de recubrimiento del vidrio permiten ahora lograr una fachada curva compleja que ayuda a que un edificio sea más eficiente energéticamente y más cómodo para trabajar o vivir.
