Myślenie nieszablonowe umożliwiło stworzenie złożonej, zakrzywionej fasady sali koncertowej w Hamburgu

Hamburg, Niemcy | July 31, 2020

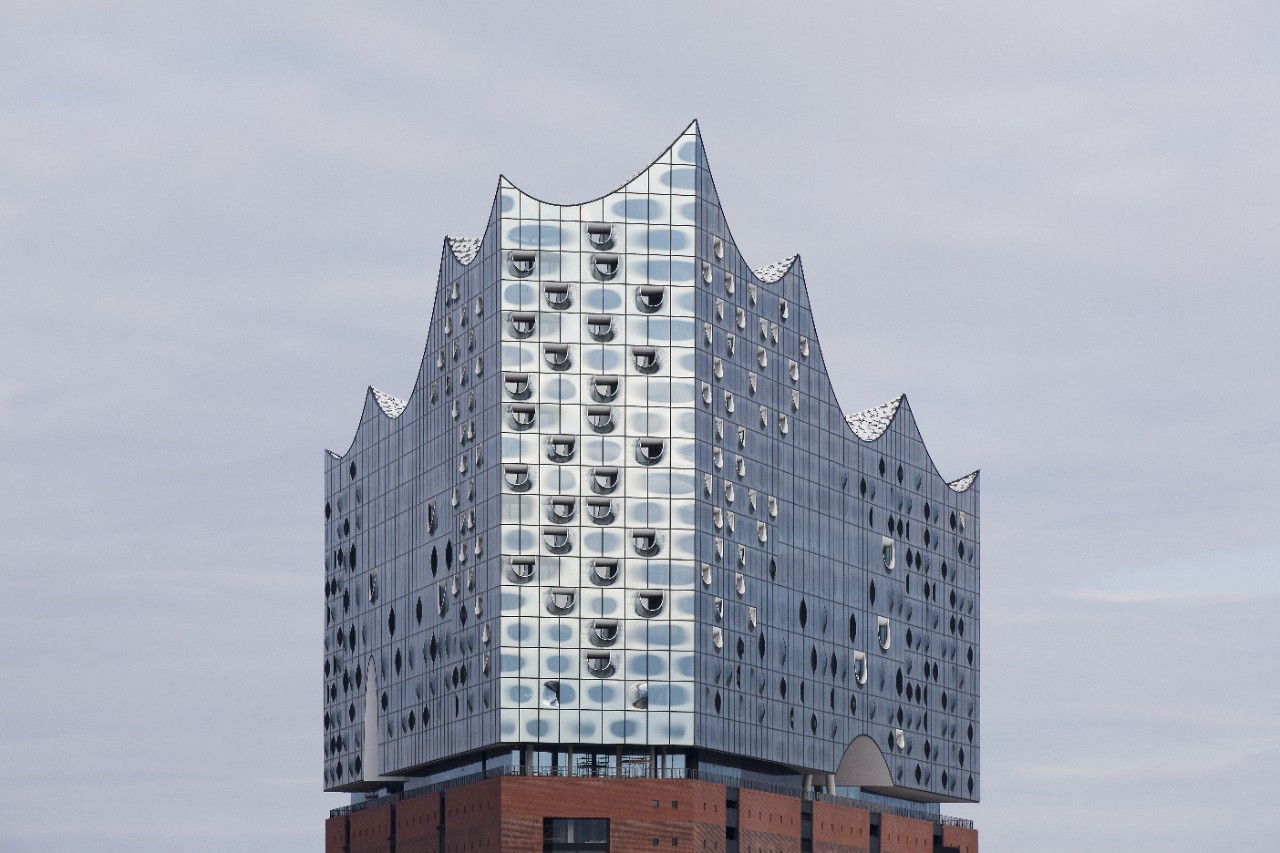

Filharmonia nad Łabą zlokalizowana na zachodnim krańcu dzielnicy HafenCity w Hamburgu w Niemczech mieści jedną z największych i najlepszych pod względem warunków akustycznych sal koncertowych na świecie i jest przykładem niezwykłej architektury.

Wielofunkcyjny obiekt Elbphilharmonie szczyci się wspaniałą architekturą. Zaprojektowany przez pracownię Herzog & de Meuron budynek jest nie tylko świątynią muzyki — to w pełni funkcjonalny kompleks mieszkaniowo-usługowy. Wysoki na 108 metrów obiekt, oficjalnie otwarty w styczniu 2017 roku, oferuje sale koncertowe, restauracje, bary, taras z panoramicznym widokiem na Hamburg i port, luksusowe apartamenty, hotel, centrum fitness, sale konferencyjne oraz parkingi.

Bryła budynku przypominająca rozpięty żagiel z dachem jak wzburzone morskie fale nawiązuje do lokalizacji w porcie oraz muzycznej przeszłości miasta. Wzniesiona na zachowanych fragmentach dawnego portowego spichlerza, przeszklona konstrukcja budynku wpisuje się w ceglaną podmurówkę istniejącego, starego budynku, z którego wyrasta. Jednak, zarówno w górnej, jak i w dolnej części, nowa konstrukcja prezentuje całkowicie odmienny wygląd niż prosty spichlerz, na którego bazie powstała.

a concert hall building located in hamburg

Cordelia Ewerth

Złożona elewacji z giętego szkła

Szklana elewacja budynku o powierzchni 21 800 m2 to w części szkło gięte (ok. 5000 m2), które sprawia, że konstrukcja przypomina olbrzymi kryształ kwarcu, nieustannie zmieniający się pod wpływem odbijającego się w nim nieba, wody i świateł miasta.

Za opracowanie szklanej elewacji odpowiedzialna była firma Josef Gartner GmbH. Elewację wykonano z płaskich oraz giętych szyb zespolonych, a także z potrójnie laminowanych, giętych szyb monolitycznych w loggiach (zadaszonych galeriach zewnętrznych).

Jednym z głównych wyzwań było wykonanie elementów elewacji ze szkła giętego. Nikt do tej pory nie giął paneli szklanych o tak złożonej, trójwymiarowej geometrii.

Kolejnym wyzwaniem było zachowanie funkcjonalności powłok w procesie przetwarzania szkła. Szklenie fasady to panele z powłoką niskoemisyjną, przeciwsłoneczną, chromowanymi kropkami lustrzanymi i ceramicznym wzorem sitodrukowym. Zastosowanie powłoki przeciwsłonecznej oraz kropek chromowanych miało kluczowe znaczenie dla spełnienia wymagań założonych przez inwestora. Firma Gartner obawiała się, że wysokie temperatury w piecu do gięcia zniszczą te warstwy lub negatywnie wpłyną na ich właściwości, ale szkło zapewniało wyjątkowo wysoką stabilność podczas gięcia

Cordelia Ewerth

Cordelia Ewerth

‘’„Prowadziliśmy rozmowy z wieloma firmami, ale jedynie firma Guardian mogła zaoferować warstwę bazową, która gwarantowałaby zachowanie funkcjonalności warstwy przeciwsłonecznej w procesie produkcyjnym... Dzięki bliskiej współpracy z firmą Guardian byliśmy w stanie spełnić wymagania klienta”.‘’

Senior Project Manager Elbphilharmonie

Josef Gartner

Oprócz współpracy z firmą Gartner na etapie projektowania elewacji, współpracowaliśmy również ściśle z przetwórcą szkła giętego, firmą SunGlass Srl. Wsparcie to sprawiło, że gięte szkło spełniło założenia architektów dotyczące właściwości i estetyki (tj. kształtu, wyglądu i odbicia kolorów).

Wsparcie techniczne

Dostarczając wysokiej jakości szkło powlekane, firma Guardian zapewniała jednocześnie odpowiednie wsparcie techniczne obejmujące dokonywanie obliczeń właściwości spektrofotometrycznych i termicznych podanej konfiguracji szklenia oraz określanie dopuszczalnych naprężeń termicznych szkła w konstrukcji budynku. Korzystając z naszego doświadczenia i wiedzy, byliśmy również w stanie przedstawić sugestie i wytyczne dotyczące wygięcia szkła i wykonywania nadruków ceramicznych na szkle powlekanym.

Guardian Glass

Szkło float Guardian ExtraClear^®
Szkło termoizolacyjne Guardian ClimaGuard^® DT
Szkło przeciwsłoneczne Guardian SunGuard^® Solar Light Blue 52

Inwestor

Miasto Hamburg, Niemcy; reprezentowane przez ReGe Hamburg Project-Realisierungsgesellschaft mbH

Architekt

Pracownia Herzog & de Meuron

Główny wykonawca

Adamanta Grundstücks-Vermietungsgesellschaft mbH & Co. z Hochtief Solutions AG

Fasada

Josef Gartner GmbH

Przetwórcy szkła

SunGlass Srl – szkło gięte oraz laminowanie szkła giętego;
BGT Bischoff Glastechnik GmbH & Co. KG — formatki szklane i szkło z ceramicznym sitodrukiem szarych bazaltowych kropek;
Interpane GmbH — chromowe kropki z powłoką termoizolacyjną w płaskich szybach zespolonych i montaż wszystkich gotowych paneli szklanych.

Fotografia

Cordelia Ewerth
