Gebogen gevels
Gebogen glas
Ontwerpflexibiliteit zonder concessies te doen aan de energieprestaties
Gebogen glas stelt ontwerpers in staat om een statement te maken met nieuwe constructies of retrofits die opvallen tussen de vierkante randen en vlakke oppervlakken die de meeste gevels kenmerken.
Bij het creëren van een gebouw worden architecten mogelijk beperkt door de bouwmaterialen waarmee ze werken.
Gelukkig beginnen deze beperkingen af te nemen als het gaat om glazen gevels en vooral gebogen glas. In de afgelopen twee decennia is er vooruitgang geboekt op het gebied van productieprocessen en glassoorten, met strakkere radiussen, grotere breedtes en grotere totale afmetingen.
De ontwerpcreativiteit kan worden vergroot met nieuwe oppervlakken, contouren en vormen, waaronder conisch, bolvormig en vrije vorm 3D, terwijl hoeken en randen kunnen worden verzacht in bochten.
Het buigen van glas: een technische expertise
Wat grotendeels onveranderd blijft, is de beslissende invloed van de expertise van de glasleverancier op productiegebied. Als het gaat om het maken van gebogen buitenglas, is procescontrole essentieel.
Terwijl grotere ovens zijn geïntroduceerd om te voldoen aan schaalvergrotingen en buigmachines zijn verbeterd, kan het een uitdaging zijn om de prestaties van de nieuwste platte beglazing te evenaren. Als dit lukt, zijn de beloningen voor zowel architecten als gebouwgebruikers aanzienlijk.
"Om aan de nieuwste energievoorschriften voor gebouwen te voldoen, moet u complexe, gecoate glassoorten gebruiken. Deze coatings zijn mechanisch en chemisch gevoelig, dus is het moeilijk ze te buigen zonder schade of opbrengstverlies. Het betekent dat het buigen van modern architectonisch gecoat glas een serieuze specialisatie is geworden. Niet iedereen kan het."
Tamás Kovács, European Technical Services Manager bij Guardian Glass
Hoe gebogen glas wordt gemaakt: drie mogelijke processen
Verbuigen met zwaartekracht
Een glasplaat wordt over of in een gebogen mal gelegd, waarin deze geleidelijk aan, puur onder inwerking van zwaartekracht, wegzinkt na te zijn verwarmd tot ongeveer 600 °C (1100 °F).
1. Het platte glas wordt op de mal geplaatst

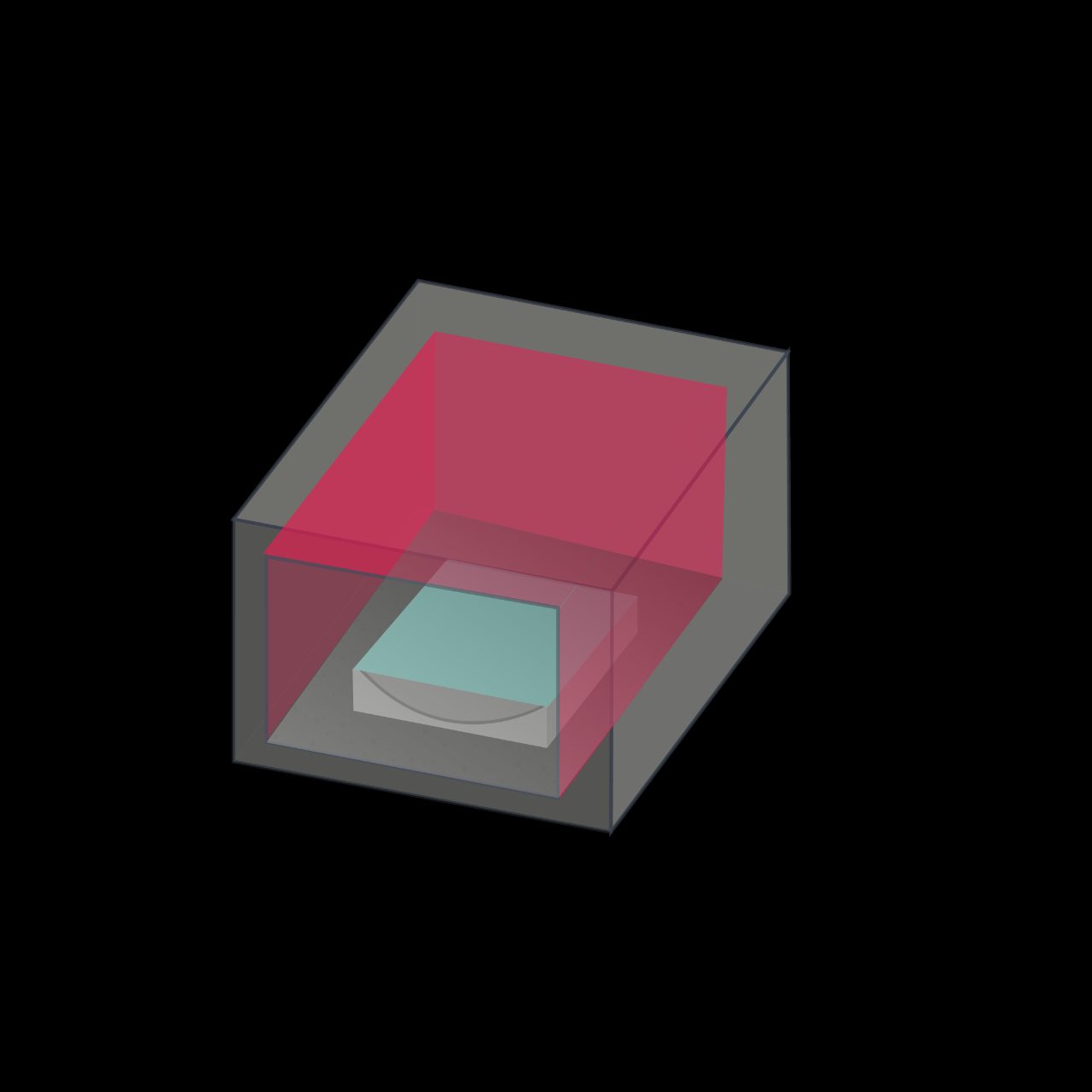

2. Het glas wordt verwarmd tot ongeveer 600 °C (1100 °F)

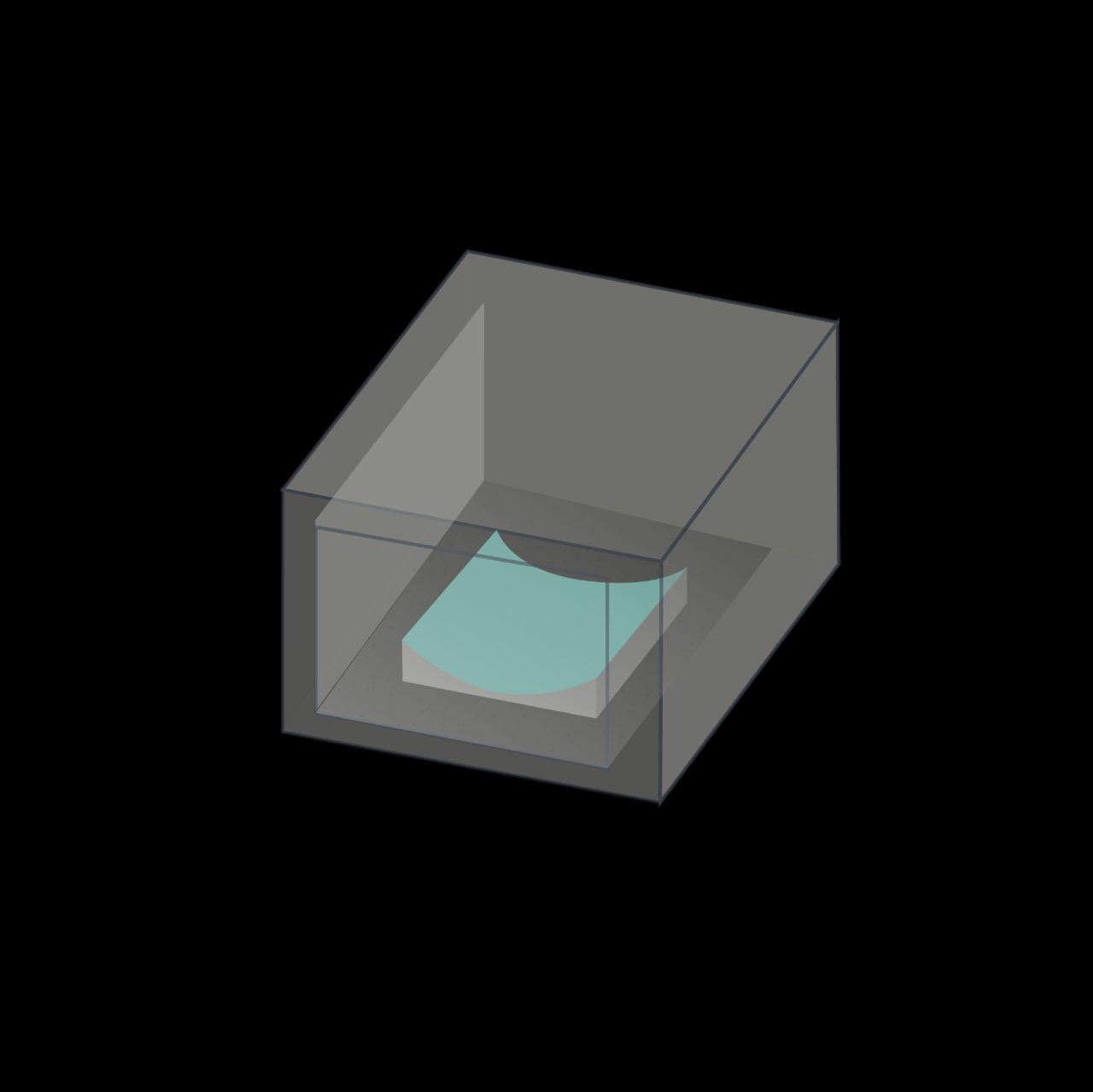

3. Het glas zinkt weg onder invloed van zwaartekracht en neemt de vorm van de mal aan

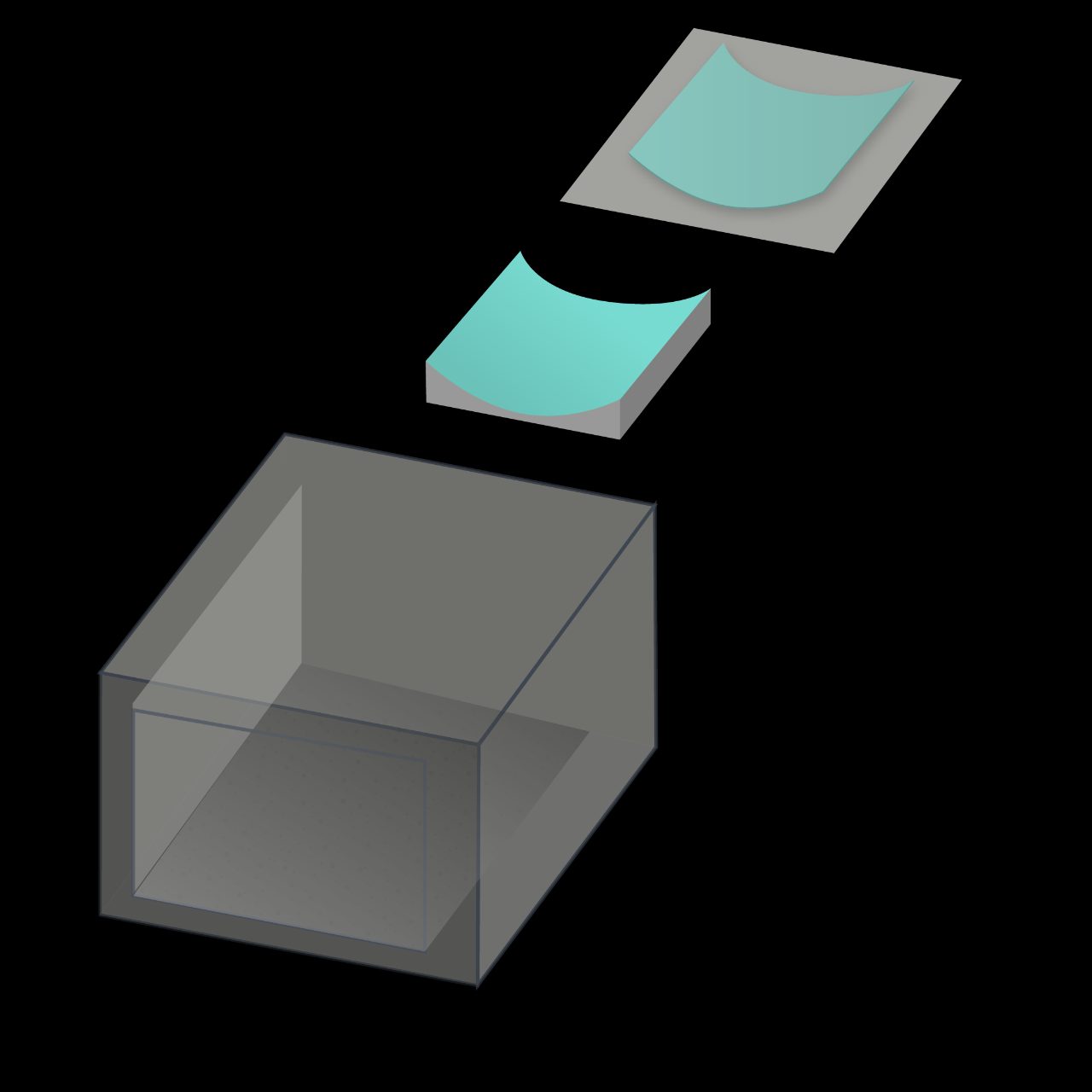

4. Het gebogen glas koelt langzaam af
Dit voorkomt zowel rollergolfvervorming als anisotropie, en hoewel geen gebruik kan worden gemaakt van gehard glas of veiligheidsglas, kunnen laminaten worden toegevoegd om veiligheidsfuncties te bieden. Het blijft echter een tijdrovend proces en coatings moeten een langere verwarmingsperiode kunnen weerstaan.
Verbuigen tijdens warmtebehandeling
Een alternatief is om het glas te buigen tijdens de warmtebehandeling in een oven, waarbij het glas volledig wordt getemperd of tegelijkertijd wordt verstevigd. Het proces is vergelijkbaar met het temperings- of hitteversterkingsproces. Het enige verschil is de aanwezigheid van een flexibel gebied in de temperingoven. Het gaat veel sneller dan het zwaartekrachtverbuigingsproces, maar resulteert wel in de uitdaging van mogelijke optische vervormingen, die meestal ontstaan tijdens de verwarmings- of snelle blus-/afkoelingsfasen. Bovendien kunnen alleen concave en cilindrische vormen worden geproduceerd bij gebruik van bepaalde coatings.

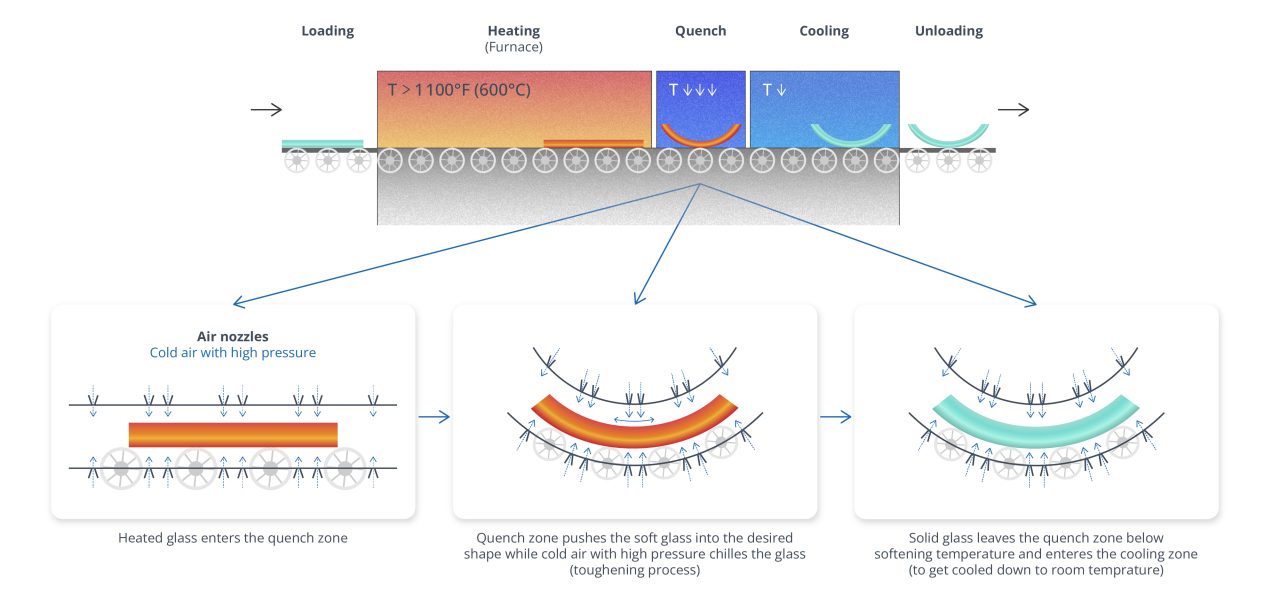

Productie van gehard gebogen glas
Koud buigen
Isolerende glaseenheden (IGU's) kunnen koud worden gebogen door mechanisch een anderszins vlak paneel in een gebogen frame op te nemen of, in nauwe samenwerking met een structurele leverancier van siliconenkitten, het paneel structureel aan het buitenvlak van het frame te hechten.
Wanneer het vlakke paneel geforceerd wordt verbogen, verminderen de resulterende spanningen de resterende capaciteit om wind en andere servicebelastingen te weerstaan. Warmtebehandeld glas wordt vaak geselecteerd voor koud gebogen toepassingen om te helpen compensatie te bieden voor deze vermindering. Desondanks wordt koud buigen over het algemeen alleen gebruikt voor licht verbogen geometrieën, zoals geometrieën met een straal van meer dan 3 meter (120 inch). Fabrikanten van glas, afdichtingsmiddelen en kozijnen moeten elke toepassing beoordelen en goedkeuren.
Wilt u meer weten over gebogen glas?
Guardian Glass biedt u een schat aan technische aantekeningen, tools en online studiemateriaal om uw kennis over glas te vergroten en u te helpen de meest geschikte beglazing voor uw project te specificeren. Maak verbinding met de Resource Hub voor meer informatie!
Projecten met gebogen glas die worden uitgevoerd in samenwerking met Guardian Glass
7 St. Thomas Toronto - Canada: Een mix van Victoriaans en eigentijds design
De uitdaging: harmoniseer en combineer zes historische herenhuizen met een nieuwe toren van zes verdiepingen erboven.
De oplossing: de kronkelende toren van zes verdiepingen bevat gebogen glas met een laag ijzergehalte en een wit patroon dat doorloopt vanuit de erfgoedgebouwen die het podium van het complex vormen, waardoor de bestaande gevels een prachtige aanvulling vormen.
Voordelen van gebogen glas: de gebogen, witte en heldere glazen vliesgevel biedt een onbelemmerd uitzicht voor de bewoners van de nieuwe aanwinst, terwijl het een statement maakt in zijn luxe buurt.
Prestaties van gebogen glas: de hoogwaardige coatings helpen te voldoen aan energieprestatiecriteria, terwijl keramische frit de zoninstraling verder vermindert. Het project is gebouwd volgens de LEED Gold-certificeringsnormen.
Credits:
- Architect: Hariri Pontarini Architects
- Gevelbouwer: BVGlazing Systems
- Verwerker van gebogen glas: SBG – Standaard gebogen glas
- Kom meer te weten over het gebruikte glas
Elbphilharmonie Hamburg, Duitsland: complexe curven
De uitdaging: creëer een concertzaal met uitstekende akoestiek, een van de grootste ter wereld, met een gevel die verandert afhankelijk van weer en omgeving, maar toch de vereiste elegantie biedt die het project nodig had.
De oplossing: ultramoderne 3D-technieken om gebogen glas te vormen. De panelen van gebogen glas zijn in sommige gevallen opengesneden om een eenvoudige gevel te transformeren in een enorm kwartskristal.
Voordelen van gebogen glas: de verrassende gevel verandert wanneer deze de reflecties van de lucht, het water en de stad opvangt. Kluisvormige openingen bieden een spectaculair, theatraal uitzicht op de rivier de Elbe en het centrum van Hamburg.
Prestaties van gebogen glas:de hoogwaardige coating behield zijn functionaliteit tijdens het 3D-vormingsproces om te voldoen aan de vereiste energieprestaties en esthetiek.
Credits:
- Architect: Herzog & de Meuron
- Gevelbouwer: Josef Gartner GmbH
- Verwerker van gebogen glas: SunGlass Srl
- Kom meer te weten over het gebruikte glas

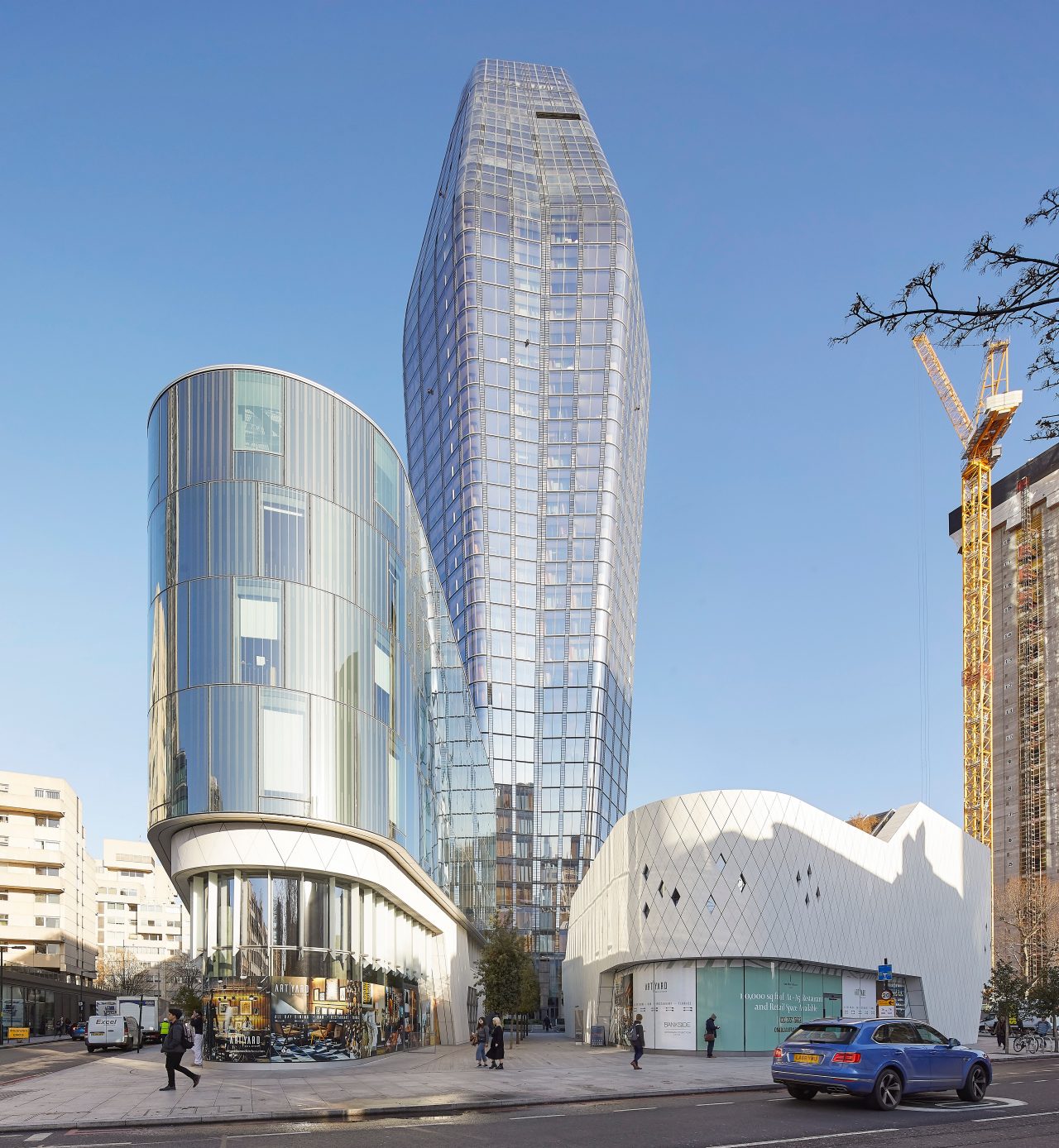

One Blackfriars Londen – Verenigd Koninkrijk – De dubbele gebogen gevel
.jpg.transform/rendition-1280-keep/img.jpg)
.jpg.transform/rendition-1280-keep/img.jpg)
De uitdaging: creëer een gebouw dat de beroemde Lansetti II-vaas als inspiratiebron heeft en bied de vereiste zonnebescherming en thermische isolatie.
De kromming moest voldoen aan zeer nauwkeurige metingen en het glas moest tevens heldere kleuren en hoge transparantie bieden.
De oplossing: een dubbele gevel stelde de architect in staat om een prachtige sculpturale vorm te creëren die functioneel is en werkt in architectonisch opzicht.
Voordelen van gebogen glas: Meer dan 5.000 enkel- en dubbel gebogen panelen en taps toelopende panelen van glas met laag ijzergehalte maakten het mogelijk om een gebouw te creëren zonder rechte lijnen
Credits:
- Architect: SimpsonHaugh
- Ontwikkelaars: St George
- Verwerker van gebogen glas: ?
- Kom meer te weten over het gebruikte glas
Meer ontwerpopties zonder concessies te doen aan de energieprestaties
De ontwikkeling van hoogwaardig gecoat glas heeft bijgedragen aan het verbeteren van de zonwering, de thermische isolatie en de akoestische eigenschappen van glas, maar tot niet zo lang geleden was het een probleem om de esthetische en energieprestatiekwaliteit van het gecoate glas te behouden bij het buigen ervan. Recente ontwikkelingen in de glascoatingtechnologie maken het nu mogelijk om een complexe gebogen gevel te bereiken die helpt een gebouw energiezuiniger en comfortabeler te maken om in te werken of te wonen.
