SunGuard® SuperNeutral

SN 63

Add to Compare

Descargar folleto Calcular rendimiento Generate BIM Files Generate specification Encuentra un proveedor

Descargar folleto Generate BIM Files Generate specification Encuentra un proveedor

Luz sin calor

Los arquitectos y propietarios de edificios desean productos de vidrio recubierto de alto rendimiento que proporcionen abundante luz natural combinada con ahorro de energía y protección solar. La gama Guardian SunGuard® SuperNeutral® (SN) cumple estos requisitos. Estos recubrimientos multifuncionales ofrecen una alta selectividad de protección solar en un vidrio de aspecto neutro (incluido el azul neutro) para una amplia gama de aplicaciones, como fachadas totalmente acristaladas, acristalamiento de techo y ventanas de marcos grandes.

Información del producto

Sustratos

Guardian ExtraClear 4-12 mm
Guardian UltraClear 4-12 mm

Aplicaciones

ventanas
fachadas
Ventanas de techo
Muros cortina
puertas

Opciones de fabricación

Reforzado con calor
TPF (Película protectora temporal)
Recocido al calor
Recocido
Producto doble (versiones recocida y termotratada)
Laminada
Doblado
Templado

Posiciones de capa recomendadas

Superficie 2 (doble IGU)
Superficie 2 (triple IGU)

Tamaño máximo

<3210x6000mm

Eliminación de bordes

Tipos de vidrio

Vidrio revestido de plata doble

Funciones del vidrio

Control solar
Aislamiento térmico

Opciones de fabricación

Debe utilizarse en una unidad de vidrio aislante

Aspecto

Neutro

Apariencia visual

Use el Visualizador de vidrio para obtener una introducción sobre cómo se verá el vidrio en uso. Use las herramientas de Análisis de vidrio para explorar aún más opciones de color y rendimiento.

Elegir una opción

Sustrato

There is only one substrate available for this product

Ver

Condiciones del cielo a la izquierda

Condiciones del cielo a la derecha

Esta herramienta pretende representar el color reflejado/transmitido; sin embargo, el color del cristal no se puede representar con precisión en línea. Para más información, inicie el visualizador de cristales.

¿Necesita más información y modelos adicionales? Consulte nuestra herramienta de visualización de vidrio:

Lanzar visualizador de cristal

Calcular valores de rendimiento y generar archivos BIM

Genere datos de rendimiento del producto para maquillajes de vidrio personalizados y cree archivos de objetos BIM detallados para su proyecto

calcular

Datos de rendimiento

Las sugerencias de composición del acristalamiento que se presentan a continuación están predefinidas para proporcionar ejemplos de combinaciones de productos comúnmente usadas. Hay muchas otras combinaciones de vidrio disponibles en Glass Analytics.

Datos de rendimiento predeterminados
Cálculos de rendimiento

Doble acristalamiento
Triple acristalamiento

Doble acristalamiento

HOJA: Guardian ExtraClear (CE) Vidrio base, 6 mm (2-SunGuard® SN 63 (CE))

CÁMARA: 10% Airee, 90% Argón 16,0mm

HOJA: Guardian ExtraClear (CE) Vidrio base, 4 mm

Los valores calculados se ajustan a EN 410:2011 / EN 673:2011

Valores de rendimiento

Luz visible

Transmisión (τv)

62,6 %

Reflectancia exterior (ρv)

12,0 %

Reflectancia interior (ρv)

16,1 %

Índice general de variación de color (CRI)

92,0

Luz ultravioleta

Transmisión de rayos UV (τuv)

15,6 %

Energía solar

Transmisión solar (τe)

31,4 %

Reflectancia exterior (ρe)

37,4 %

Reflectancia interior (ρe)

44,1 %

Absorbancia solar (αe)

31,2 %

Factor solar (g)

33,3 %

Coeficiente de sombra (SC)

0,38

Propiedades térmicas

Valor U (Ug)

1,0 W/m²·K

Triple acristalamiento

HOJA: Guardian ExtraClear (CE) Vidrio base, 6 mm (2-SunGuard® SN 63 (CE))

CÁMARA: 10% Airee, 90% Argón 14,0mm

HOJA: Guardian ExtraClear (CE) Vidrio base, 4 mm

CÁMARA: 10% Airee, 90% Argón 14,0mm

HOJA: Guardian ExtraClear (CE) Vidrio base, 4 mm (5-ClimaGuard® Premium2 (CE))

Los valores calculados se ajustan a EN 410:2011 / EN 673:2011

Valores de rendimiento

Luz visible

Transmisión (τv)

56,8 %

Reflectancia exterior (ρv)

13,9 %

Reflectancia interior (ρv)

18,9 %

Índice general de variación de color (CRI)

91,2

Luz ultravioleta

Transmisión de rayos UV (τuv)

9,8 %

Energía solar

Transmisión solar (τe)

27,5 %

Reflectancia exterior (ρe)

38,4 %

Reflectancia interior (ρe)

40,9 %

Absorbancia solar (αe)

34,1 %

Factor solar (g)

30,7 %

Coeficiente de sombra (SC)

0,35

Transferencia térmica secundaria (qi)

3,2

Propiedades térmicas

Valor U (Ug)

0,6 W/m²·K

Cálculos de rendimiento

SunGuard® SuperNeutral

SN 63

Monolítico No laminado Laminado monolítico Doble acristalamiento No laminado Panel exterior doble laminado Panel interior doble laminado Panel doble interior y exterior laminados Triple acristalamiento No laminado Panel exterior triple laminado Panel interior triple laminado Panel triple interior y exterior laminado

Con Performance Calculator puede calcular rápidamente los datos de rendimiento que coinciden con su propia composición de acristalamiento.

1 Panel
2 formato de cálculo
3 Resultados

1 Cristal exterior
2 Cristal interior
3 cavidad
4 formato de cálculo
5 Resultados

1 Cristal exterior
2 Panel medio
3 Cristal interior
4 cavidad
5 formato de cálculo
6 Resultados

Elija un acristalamiento

Monolítico

No disponible para este producto
Doble

No disponible para este producto
Triple

No disponible para este producto

Monolítico

Laminado monolítico

Doble acristalamiento

Panel exterior doble laminado

Panel interior doble laminado

Panel doble interior y exterior laminados

Triple acristalamiento

Panel exterior triple laminado

Panel interior triple laminado

Panel triple interior y exterior laminado

Cristal exterior

Vidrio base *

Solo hay un sustrato disponible para este producto.

Espesor de la entrecapa de PVB *

There is only one Interlayer available for this product.

Backing glass *

Solo hay un sustrato disponible para este producto.

Espesor de la base del vidrio *

Solo hay un grosor disponible, para calcular otro grosor, vaya a los análisis de vidrio

El grosor del vidrio es simétrico y representa el vidrio que se va a laminar

Capa en superficie 1 *

Solo hay una capa disponible

Capa en superficie 2 *

Solo hay una capa disponible

Capa en superficie 3 *

Solo hay una capa disponible

Capa en superficie 4 *

Solo hay una capa disponible

Panel medio

Vidrio base *

Solo hay un sustrato disponible para este producto.

Espesor de la base del vidrio *

Solo hay un grosor disponible, para calcular otro grosor, vaya a los análisis de vidrio

Capa en superficie 3 * Capa en superficie 5 *

Solo hay una capa disponible

Capa en superficie 4 * Capa en superficie 6 *

Solo hay una capa disponible

Cristal interior

Vidrio base *

Solo hay un sustrato disponible para este producto.

Espesor de la entrecapa de PVB *

There is only one Interlayer available for this product.

Backing glass *

Solo hay un sustrato disponible para este producto.

Espesor de la base del vidrio *

Solo hay un grosor disponible, para calcular otro grosor, vaya a los análisis de vidrio

El grosor del vidrio es simétrico y representa el vidrio que se va a laminar

Capa en superficie 5 * Capa en superficie 3 * Capa en superficie 7 *

Solo hay una capa disponible

Capa en superficie 6 * Capa en superficie 4 * Capa en superficie 8 *

Solo hay una capa disponible

Capa en superficie 7 * Capa en superficie 5 * Capa en superficie 9 *

Solo hay una capa disponible

Capa en superficie 8 * Capa en superficie 6 * Capa en superficie 10 *

Solo hay una capa disponible

Elija su formato de cálculo

Estandarización *

Solo hay un estándar de cálculo disponible

Pantalla de unidad *

Solo hay una unidad disponible para este estándar de cálculo

Resultados

Los valores calculados se ajustan a

Valores de rendimiento

Para más información sobre los valores de rendimiento mostrados y el CO2 incorporado, <a href="https://www.guardianglass.com/eu/es/tools-and-resources/resources/performance-value-terms" target="_blank">haga clic aquí</a>.

Generar especificaciones

Generar Objetos BIM

Lanzar otra simulación

¿Necesita más asistencia técnica? Entre contacto

Hay algún problema con su selección

Los datos de rendimiento no están disponibles actualmente para esta composición de vidrio, lance una nueva simulación o vaya a Análisis de vidrio para configurar los datos de rendimiento para la composición del vidrio que necesite.

Lanzar otra simulación

El envío falló debido a un error, inténtelo de nuevo

This tool is unavailable on this device

Acceda a nuestro sitio web en un dispositivo más grande para poder utilizar nuestra herramienta de comparación.

SN 63

Doble acristalamiento

HOJA: Guardian ExtraClear (CE) Vidrio base, 6 mm (2-SunGuard® SN 63 (CE))

CÁMARA: 10% Airee, 90% Argón 16,0mm

HOJA: Guardian ExtraClear (CE) Vidrio base, 4 mm

Los valores calculados se ajustan a EN 410:2011 / EN 673:2011

Valores de rendimiento

Luz visible

Transmisión (τv)

62,6 %

Reflectancia exterior (ρv)

12,0 %

Reflectancia interior (ρv)

16,1 %

Índice general de variación de color (CRI)

92,0

Luz ultravioleta

Transmisión de rayos UV (τuv)

15,6 %

Energía solar

Transmisión solar (τe)

31,4 %

Reflectancia exterior (ρe)

37,4 %

Reflectancia interior (ρe)

44,1 %

Absorbancia solar (αe)

31,2 %

Factor solar (g)

33,3 %

Coeficiente de sombra (SC)

0,38

Propiedades térmicas

Valor U (Ug)

1,0 W/m²·K

SN 63

Triple acristalamiento

HOJA: Guardian ExtraClear (CE) Vidrio base, 6 mm (2-SunGuard® SN 63 (CE))

CÁMARA: 10% Airee, 90% Argón 14,0mm

HOJA: Guardian ExtraClear (CE) Vidrio base, 4 mm

CÁMARA: 10% Airee, 90% Argón 14,0mm

HOJA: Guardian ExtraClear (CE) Vidrio base, 4 mm (5-ClimaGuard® Premium2 (CE))

Los valores calculados se ajustan a EN 410:2011 / EN 673:2011

Valores de rendimiento

Luz visible

Transmisión (τv)

56,8 %

Reflectancia exterior (ρv)

13,9 %

Reflectancia interior (ρv)

18,9 %

Índice general de variación de color (CRI)

91,2

Luz ultravioleta

Transmisión de rayos UV (τuv)

9,8 %

Energía solar

Transmisión solar (τe)

27,5 %

Reflectancia exterior (ρe)

38,4 %

Reflectancia interior (ρe)

40,9 %

Absorbancia solar (αe)

34,1 %

Factor solar (g)

30,7 %

Coeficiente de sombra (SC)

0,35

Transferencia térmica secundaria (qi)

3,2

Propiedades térmicas

Valor U (Ug)

0,6 W/m²·K

¿No encuentra la composición de acristalamiento que busca? Vaya a análisis de vidrio para obtener configuraciones más detalladas:

Iniciar análisis de vidrio

Encuentre el proveedor de Guardian Glass más cercano

Filtros

Red de proveedores

Program Types

Guardian Select® Advantage Fabricator

Guardian Select® Elite Fabricator

Fabricator Plus

Certified Fabricator

Guardian Select

UltraMirror Dealer

Guardian Sun 35 Ambassador

Radio de búsqueda

Añadir filtros

SN 63

Luz sin calor

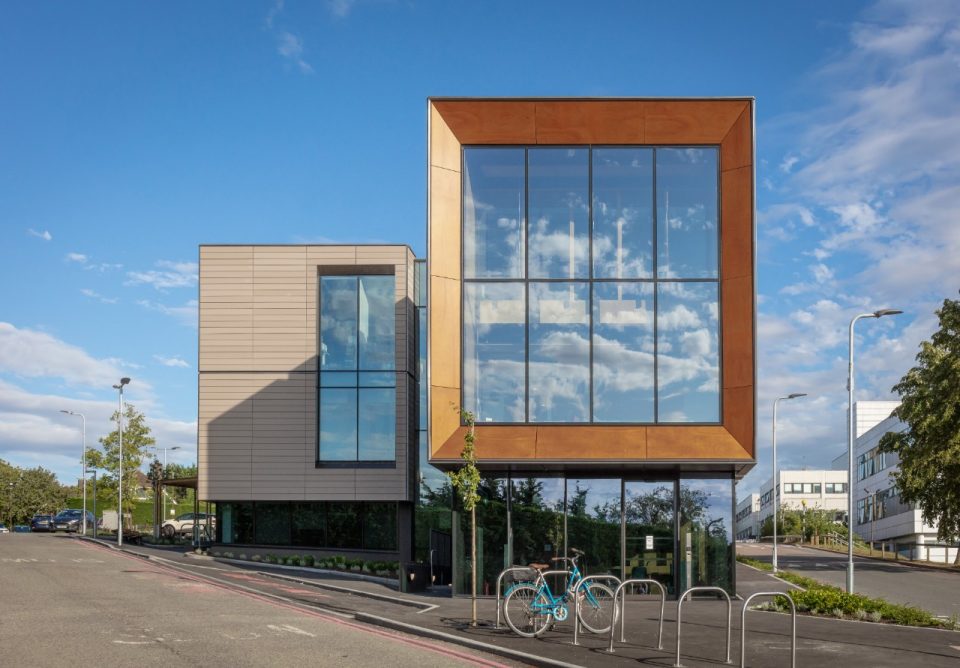

Project(s) Using SN 63
