Guardian ViewBoost

SNX 70 with Guardian ViewBoost

Stáhnout brožuru Vypočítat výkon Generate BIM Files Generate specification Najděte dodavatele

Stáhnout brožuru Generate BIM Files Generate specification Najděte dodavatele

Dobré řešení pro kancelářské, zdravotnické a vzdělávací budovy.

Kombinace SunGuard^™ SNX 70 s technologií Guardian ViewBoost^™ vám nabízí jasný a transparentní výhled se sníženými odrazy a vysoce výkonné sklo s výjimečnou selektivitou, izolací a neutrálním estetickým vzhledem. Toto řešení kombinuje vynikající solární ochranu a U-hodnotu SunGuard SNX 70 se zvýšenou propustností světla (+4 % = 64 % u trojitého zasklení a 71 % u dvojitého zasklení) a sníženou odrazivostí světla (-4 %) na vnitřních i vnějších skleněných površích. SunGuard SNX 70 s technologií Guardian ViewBoost je dobrou volbou pro kancelářské, zdravotnické a vzdělávací budovy, kde vyšší úrovně přirozeného světla mohou zvýšit produktivitu, kvalitu života a výsledky učení.

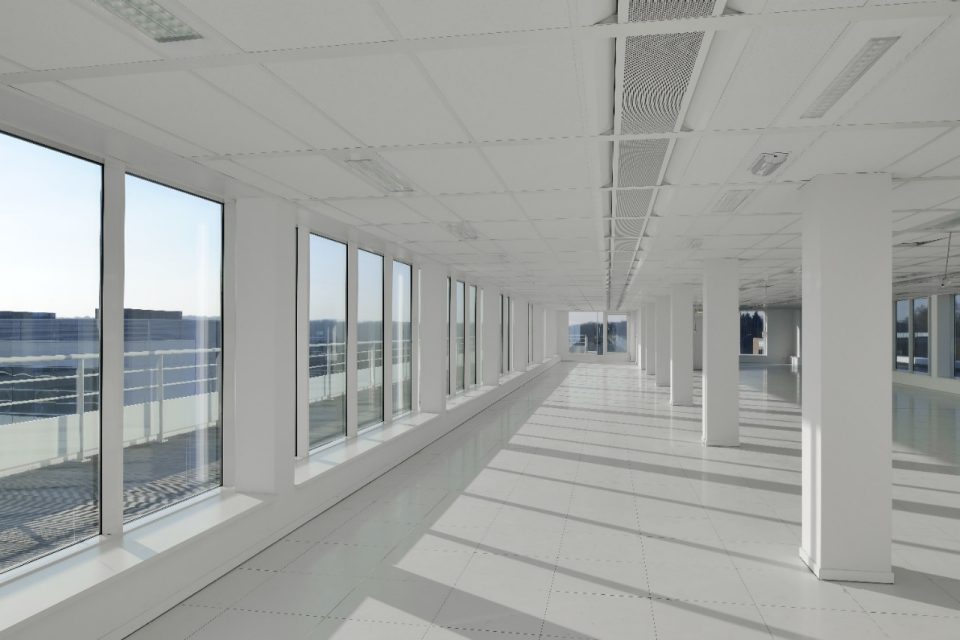

* Zobrazený obrázek slouží pouze pro ilustraci a nemusí být přesným znázorněním produktu

Informace o výrobku

Podklady

Guardian ExtraClear 4-12 mm
Guardian NEXA 4-10 mm

Použití

Okna
Fasády
Střešní okno
Závěsové stěny

Možnosti výroby

Žíhané
Laminované

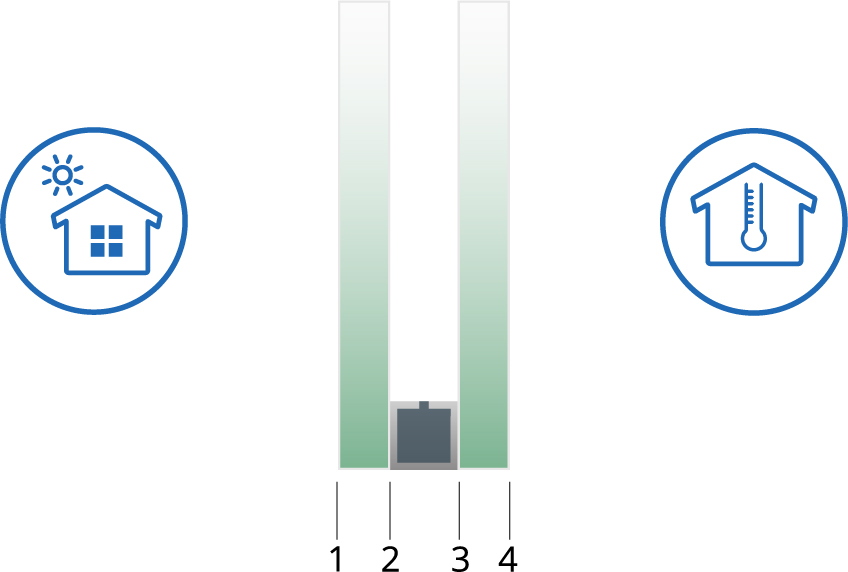

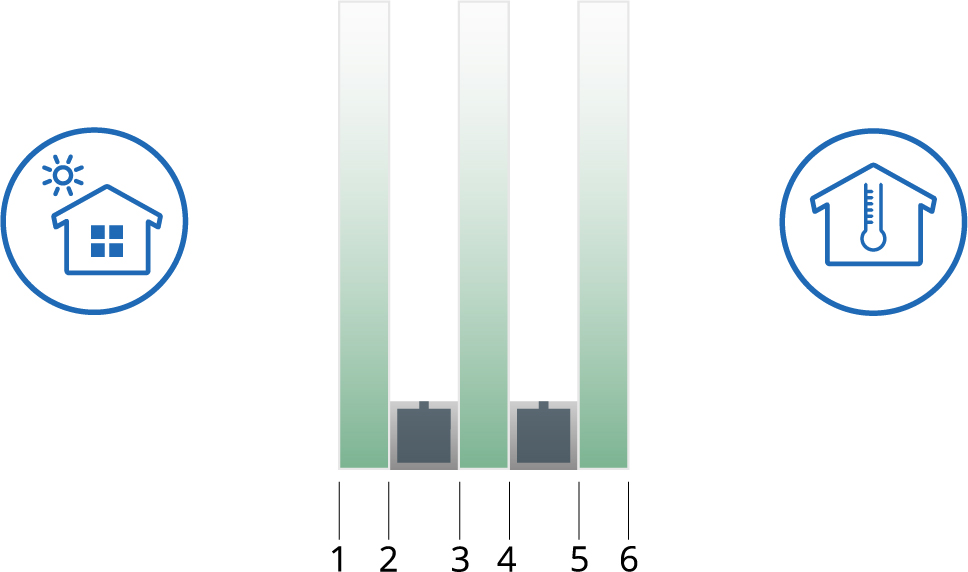

Doporučené pozice povlaku

Surface 3 and or 4 (double or triple IGU)

Maximální velikost

<6000x3210mm

Obroušení povlaku

Typy skla

Antireflexní
Sklo s trojitou stříbrnou vrstvou

Funkce skla

Estetika
Vylepšená estetika
Snížení odrazu
Regulace slunečního záření
Lepší viditelnost

Možnosti zpracování

Lze laminovat
Musí být použity v izolačním skle

Appearance

Neutrální

Vizuální vzhled

Pomocí nástroje Glass Visualizer získáte představu, jak bude sklo vypadat v praxi. Pomocí nástrojů Glass Analytics můžete prozkoumat ještě více možností barev a parametrů.

Vyberte možnost

Podklad

Zobrazit

Podmínky na obloze vlevo

Podmínky na obloze vpravo

Účelem tohoto nástroje je znázorňovat odraženou/přenesenou barvu; nicméně barvu skla nelze přesně zobrazit online. Další informace získáte spuštěním nástroje Glass Visualizer.

Nemůžete najít typ skla, který hledáte? Podrobnější konfigurace naleznete v nástroji Glass Analytics:

Spuštění nástroje Glass Analytics

Údaje o výkonu

Výchozí údaje o parametrech
Výpočty parametrů

Trojsklo
Dvojsklo

Trojsklo

SKLENKA: Guardian ExtraClear (CE) Glass, 6mm (2-SunGuard^® SNX 70 (CE))

GAP: 10% Vzduch, 90% Argon 14.0mm

SKLENKA: Guardian ExtraClear (CE) Glass, 4mm (3-ViewBoost (CE), 4-ViewBoost (CE))

GAP: 10% Vzduch, 90% Argon 14.0mm

SKLENKA: Guardian ExtraClear (CE) Glass, 4mm (5-ClimaGuard^® Premium2 (CE))

Vypočtené hodnoty jsou v souladu s EN 410:2011 / EN 673:2011

Hodnoty parametrů For more details on the performance values displayed and Embodied CO2 please klikněte zde

Viditelné světlo

Propustnost (τv)

65 %

Odrazivost venku (ρv)

9 %

Odrazivost uvnitř (ρv)

10 %

Obecný index vykreslení barev (CRI)

Ultrafialové záření

Propustnost UV záření (τuv)

3 %

Solární energie

Propustnost slunečního záření (τe)

29 %

Odrazivost venku (ρe)

37 %

Odrazivost uvnitř (ρe)

39 %

Pohltivost solární energie (αe)

34 %

Solární faktor (g)

32 %

Koeficient stínění (sc)

0.37

Tepelné vlastnosti

U-hodnota (Ug)

0.6 W/m²·K

Embodied Co₂

[eq. kg/m²] A1-A3

37.95

Dvojsklo

SKLENKA: Guardian ExtraClear (CE) Glass, 6mm (2-SunGuard^® SNX 70 (CE))

GAP: 10% Vzduch, 90% Argon 16.0mm

SKLENKA: Guardian ExtraClear (CE) Glass, 4mm (3-ViewBoost (CE), 4-ViewBoost (CE))

Vypočtené hodnoty jsou v souladu s EN 410:2011 / EN 673:2011

Hodnoty parametrů For more details on the performance values displayed and Embodied CO2 please klikněte zde

Viditelné světlo

Propustnost (τv)

71.6 %

Odrazivost venku (ρv)

6.9 %

Odrazivost uvnitř (ρv)

5.4 %

Obecný index vykreslení barev (CRI)

95.3

Ultrafialové záření

Propustnost UV záření (τuv)

5.0 %

Solární energie

Propustnost slunečního záření (τe)

33.1 %

Odrazivost venku (ρe)

35.5 %

Odrazivost uvnitř (ρe)

42.1 %

Pohltivost solární energie (αe)

31.3 %

Solární faktor (g)

35.0 %

Koeficient stínění (sc)

0.40

Sekundární přenos tepla (qi)

1.9

Tepelné vlastnosti

U-hodnota (Ug)

1.0 W/m²·K

Embodied Co₂

[eq. kg/m²] A1-A3

27.24

Výpočty parametrů

Guardian ViewBoost

SNX 70 with Guardian ViewBoost

Pomocí Performance Calculator můžete rychle vypočítat technické údaje, které odpovídají vašemu vlastnímu zasklení.

1 Tabule
2 formát výpočtu
3 Výsledky

1 Vnější tabule
2 Vnitřní tabule
3 dutina
4 formát výpočtu
5 Výsledky

1 Vnější tabule
2 Prostřední tabule
3 Vnitřní tabule
4 dutina
5 formát výpočtu
6 Výsledky

Vyberte glazování

Monolitické

Není k dispozici pro tento produkt
Dvojsklo

Není k dispozici pro tento produkt
Trojsklo

Není k dispozici pro tento produkt

Monolitické

Monolitické, laminované

Dvojsklo

Vnější tabule – dvojsklo, laminované

Vnitřní tabule – dvojsklo, laminované

Vnitřní a vnější tabule – dvojsklo, laminované

Trojsklo

Vnější tabule – trojsklo, laminované

Vnitřní tabule – trojsklo, laminované

Vnitřní a vnější tabule – trojsklo, laminované

Vnější tabule

Základní sklo *

Pro tento produkt je k dispozici pouze jeden podklad.

Tloušťka mezivrstvy PVB *

There is only one Interlayer available for this product.

Backing glass *

Pro tento produkt je k dispozici pouze jeden podklad.

Tloušťka základního skla *

K dispozici je pouze jedna tloušťka, výpočet jiné tloušťky vám umožní nástroj Glass Analytics.

Tloušťka skla je symetrická a představuje sklo, které má být laminováno.

Povlak na povrchu 1 *

K dispozici je pouze jeden povlak

Povlak na povrchu 2 *

K dispozici je pouze jeden povlak

Povlak na povrchu 3 *

K dispozici je pouze jeden povlak

Povlak na povrchu 4 *

K dispozici je pouze jeden povlak

Prostřední tabule

Základní sklo *

Pro tento produkt je k dispozici pouze jeden podklad.

Tloušťka základního skla *

K dispozici je pouze jedna tloušťka, výpočet jiné tloušťky vám umožní nástroj Glass Analytics.

Povlak na povrchu 3 * Povlak na povrchu 5 *

K dispozici je pouze jeden povlak

Povlak na povrchu 4 * Povlak na povrchu 6 *

K dispozici je pouze jeden povlak

Vnitřní tabule

Základní sklo *

Pro tento produkt je k dispozici pouze jeden podklad.

Tloušťka mezivrstvy PVB *

There is only one Interlayer available for this product.

Backing glass *

Pro tento produkt je k dispozici pouze jeden podklad.

Tloušťka základního skla *

K dispozici je pouze jedna tloušťka, výpočet jiné tloušťky vám umožní nástroj Glass Analytics.

Tloušťka skla je symetrická a představuje sklo, které má být laminováno.

Povlak na povrchu 5 * Povlak na povrchu 3 * Povlak na povrchu 7 *

K dispozici je pouze jeden povlak

Povlak na povrchu 6 * Povlak na povrchu 4 * Povlak na povrchu 8 *

K dispozici je pouze jeden povlak

Povlak na povrchu 7 * Povlak na povrchu 5 * Povlak na povrchu 9 *

K dispozici je pouze jeden povlak

Povlak na povrchu 8 * Povlak na povrchu 6 * Povlak na povrchu 10 *

K dispozici je pouze jeden povlak

Vyberte formát výpočtu

Standardizace *

K dispozici je pouze jeden standard výpočtu.

Zobrazení jednotky *

Pro tento standard výpočtu je k dispozici pouze jedna jednotka.

Výsledky

Vypočtené hodnoty jsou v souladu s

Hodnoty parametrů For more details on the performance values displayed and Embodied CO2 please klikněte zde

Generovat specifikace

Generování BIM objektů

Spusťte další simulaci

Potřebujete další technickou podporu? Získejte přístup kontakt

S vaším výběrem není něco v pořádku

Technické údaje pro tento typ skla nejsou v současné době k dispozici. Spusťte prosím novou simulaci nebo přejděte na stránku Glass Analytics a nakonfigurujte technické údaje pro požadovaný typ skla.

Spusťte další simulaci

Odeslání se nezdařilo kvůli chybě, zkuste to prosím znovu

This tool is unavailable on this device

Navštivte naše webové stránky na větším zařízení, abyste mohli používat nástroj pro porovnání.

SNX 70 with Guardian ViewBoost

Trojsklo

SKLENKA: Guardian ExtraClear (CE) Glass, 6mm (2-SunGuard^® SNX 70 (CE))

GAP: 10% Vzduch, 90% Argon 14.0mm

SKLENKA: Guardian ExtraClear (CE) Glass, 4mm (3-ViewBoost (CE), 4-ViewBoost (CE))

GAP: 10% Vzduch, 90% Argon 14.0mm

SKLENKA: Guardian ExtraClear (CE) Glass, 4mm (5-ClimaGuard^® Premium2 (CE))

Vypočtené hodnoty jsou v souladu s EN 410:2011 / EN 673:2011

Hodnoty parametrů For more details on the performance values displayed and Embodied CO2 please klikněte zde

Viditelné světlo

Propustnost (τv)

65 %

Odrazivost venku (ρv)

9 %

Odrazivost uvnitř (ρv)

10 %

Obecný index vykreslení barev (CRI)

Ultrafialové záření

Propustnost UV záření (τuv)

3 %

Solární energie

Propustnost slunečního záření (τe)

29 %

Odrazivost venku (ρe)

37 %

Odrazivost uvnitř (ρe)

39 %

Pohltivost solární energie (αe)

34 %

Solární faktor (g)

32 %

Koeficient stínění (sc)

0.37

Tepelné vlastnosti

U-hodnota (Ug)

0.6 W/m²·K

Embodied Co₂

[eq. kg/m²] A1-A3

37.95

SNX 70 with Guardian ViewBoost

Dvojsklo

SKLENKA: Guardian ExtraClear (CE) Glass, 6mm (2-SunGuard^® SNX 70 (CE))

GAP: 10% Vzduch, 90% Argon 16.0mm

SKLENKA: Guardian ExtraClear (CE) Glass, 4mm (3-ViewBoost (CE), 4-ViewBoost (CE))

Vypočtené hodnoty jsou v souladu s EN 410:2011 / EN 673:2011

Hodnoty parametrů For more details on the performance values displayed and Embodied CO2 please klikněte zde

Viditelné světlo

Propustnost (τv)

71.6 %

Odrazivost venku (ρv)

6.9 %

Odrazivost uvnitř (ρv)

5.4 %

Obecný index vykreslení barev (CRI)

95.3

Ultrafialové záření

Propustnost UV záření (τuv)

5.0 %

Solární energie

Propustnost slunečního záření (τe)

33.1 %

Odrazivost venku (ρe)

35.5 %

Odrazivost uvnitř (ρe)

42.1 %

Pohltivost solární energie (αe)

31.3 %

Solární faktor (g)

35.0 %

Koeficient stínění (sc)

0.40

Sekundární přenos tepla (qi)

1.9

Tepelné vlastnosti

U-hodnota (Ug)

1.0 W/m²·K

Embodied Co₂

[eq. kg/m²] A1-A3

27.24

Nemůžete najít typ skla, který hledáte? Podrobnější konfigurace naleznete v nástroji Glass Analytics:

Spuštění nástroje Glass Analytics
