Nekonvenční přístup umožnil vytvořit komplexní fasádu koncertní síně v Hamburku z ohýbaných skel
Nekonvenční přístup umožnil vytvořit komplexní fasádu koncertní síně v Hamburku z ohýbaných skel

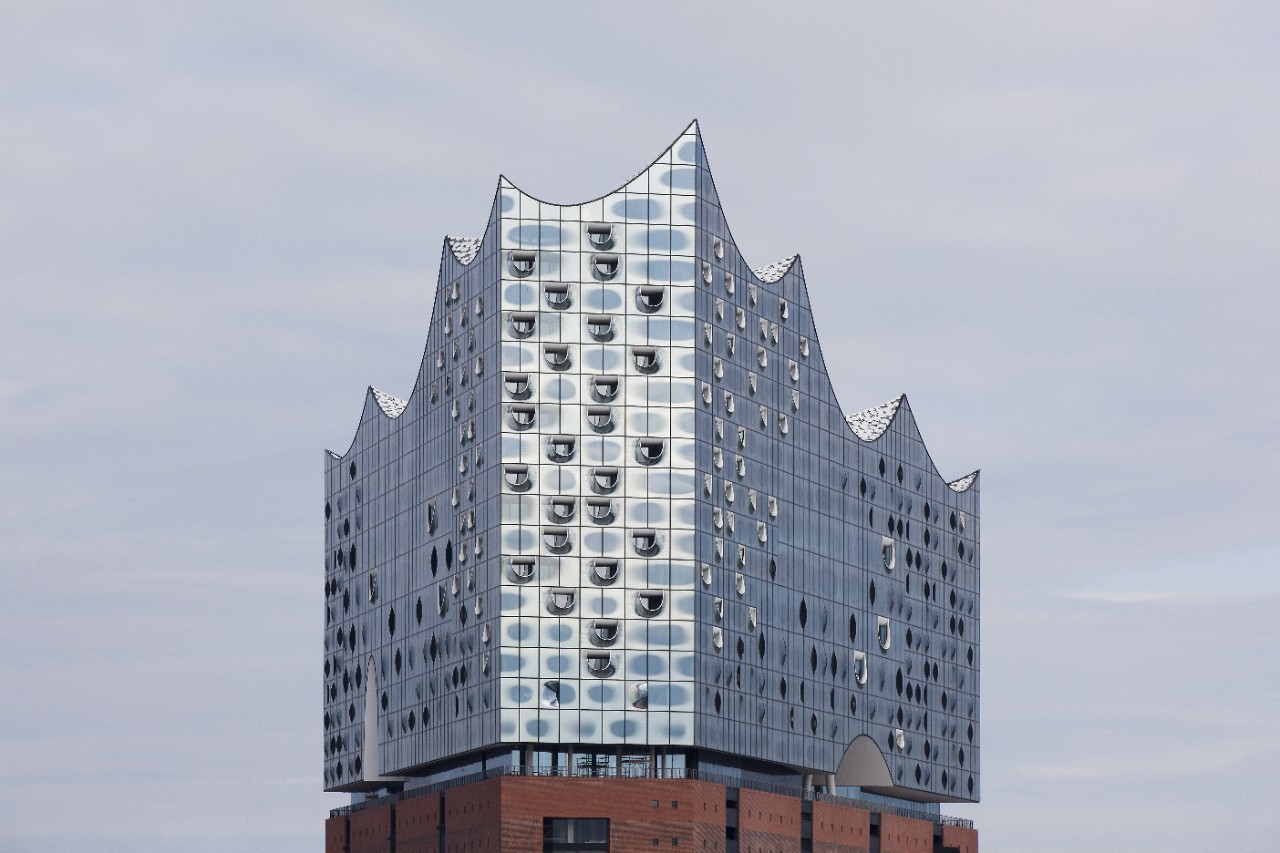

Hamburk, Německo | July 31, 2020Budova Elbphilharmonie, která se nachází na řece Labi v západním cípu HafenCity v německém Hamburku, je nejen jednou z největších a akusticky nejdokonalejších koncertních síní na světě, ale také vynikajícím příkladem moderní architektury.
Elbphilharmonie se může pochlubit úžasnou architekturou víceúčelového zařízení. Budova navržená studiem Herzog & de Meuron není jen místem pro hudbu, ale také plnohodnotným obytným a kulturním komplexem. 108 metrů vysoká stavba, která byla oficiálně otevřena v lednu 2017, obsahuje koncertní síň filharmonie, komorní hudební sál, restaurace, bary, terasu s panoramatickým výhledem na Hamburk a jeho přístav, luxusní byty, hotel, fitness centrum, konferenční místnosti a parkovací prostory.
Konstrukce nové budovy připomíná díky použitým materiálům a vytvarování zvednutou lodní plachtu nebo vodní vlnu. Tato nová skleněná budova vyčnívá z původního přístavního cihlového skladu Kaispeicher, který ji podepírá. Obě budovy proto mají identický půdorys a jedna doslova vyrůstá z druhé. Rozdíl mezi budovami je však velmi výrazný – umírněné a ploché tvary skladu kontrastují s lesklou a vlnitou skleněnou konstrukcí nové budovy.
Komplexní fasáda z ohýbaných skel
Ohromující skleněná fasáda nové budovy s plochou 21 800 m2 sestává z části z ohýbaných skel, které tvoří asi 5 000 m2 z celkové výměry. Ohýbané sklo transformuje budovu do jednoho velkého křišťálového krystalu, jehož vzhled se neustále mění podle odrazů nebe, vody a městského osvětlení.
Za konstrukční provedení skleněné fasády odpovídala firma Josef Gartner GmbH. Fasáda sestává z plochých i ohýbaných izolačních skel použitých na okna a z trojitých vrstvených ohýbaných skel použitých na zasklení lodžií (krytých vnějších galerií).
Jednou z největších výzev byly prvky fasády z ohýbaných skel. Ohýbaná skla s tak složitou třírozměrnou geometrií do té doby nikdo nevyrobil.
Další výzvou bylo udržet funkčnost různých pokovení skla během výrobního procesu. Zasklení fasády totiž obsahuje nízkoemisní nátěry, protisluneční pokovení, chromové zrcadlové body a keramické sítotiskové vzory. Protisluneční pokovení a chromové body byly pro splnění požadavků zákazníka na vlastnosti fasády nepostradatelné. Firma Gartner však měla obavy, že vysoké teploty v ohýbacích pecích tyto vrstvy zničí nebo na ně budou mít negativní vliv, ale sklo během ohýbání vykazovalo pozoruhodně vysokou stabilitu.
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
Kromě spolupráce se společností Gartner během fáze návrhu fasády jsme také úzce spolupracovali se zpracovatelem ohýbaného skla, firmou SunGlass Srl. Tím bylo zajištěno, že ohýbané sklo splňovalo požadavky architekta s ohledem na funkční a estetické vlastnosti (t.j. na tvar ohýbaného skla, vzhled a barevné odrazy).
Služby technické podpory
Kromě dodávek vysoce kvalitních potahovaných skel jsme zajistili také technickou podporu včetně tepelných a spektrofotometrických výpočtů a analýz teplotní zátěže skla. Díky našim zkušenostem a znalostem jsme také dokázali poskytnout návrhy a poradenství ohledně ohýbání skla a keramického sítotisku na potahované sklo.
Guardian Glass
- Guardian ExtraClear® plavené sklo
- Guardian ClimaGuard® DT tepelně izolační sklo
- Guardian SunGuard® Solar Light Blue 52 sklo s redukcí solárního záření
Klient
Svobodné hanzovní město Hamburg zastupované společností ReGe Hamburg Project-Realisierungsgesellschaft mbH
Architekt
Herzog & de Meuron
Generální dodavatel
Adamanta Grundstücks-Vermietungsgesellschaft mbH & Co. s Hochtief Solutions AG
Fasáda
Josef Gartner GmbH
Zpracovatelé skla
- SunGlass Srl pro ohýbané sklo a laminaci ohýbaného skla;
- BGT Bischoff Glastechnik GmbH & Co. KG pro řezání skla a keramických sítotiskových bodů Basalt Grey na míru;
- Interpane GmbH pro chromové povlaky, termální izolační povlaky na plochých izolačních sklech a montáž všech finálních skleněných tabulí
Fotografie
Cordelia Ewerth
