Nový a udržitelný život pro budovu Castellana 77

Budova Castellana 77 stojící uprostřed finančního centra Madridu, ve čtvrti AZCA, po dvou desetiletích mimo provoz znovu ožila, a to díky architektonickému studiu luis vidal +arquitectos.

Původní věžová stavba z roku 1977 je nyní 62 metrů vysoká administrativní budova, která svým specifickým způsobem dotváří městské panorama. Budova je po rekonstrukci lídrem v oblasti energetické účinnosti a udržitelného rozvoje. Navíc získala prestižní certifikát LEED Platinum.

K tomuto ocenění velkou mírou přispěly vysoce účinné skleněné produkty od společnosti Guardian Glass, kterými je osazena fasáda budovy.

Dva základní pilíře tohoto architektonického projektu tvoří důmyslné využití přirozeného světla a touha vytvořit budovu, která bude dominantou svého okolí.

K tomu dopomohla kompletně nová fasáda s ostrou vertikální modifikací z pokoveného skla Guardian SunGuard® SN 70/41  tvořící vysoce selektovanou, glazurovanou, zavěšenou fasádu.

Tento moderní a inspirativní konstrukční systém zahrnuje také další prvek, který poskytuje dodatečnou ochranu proti slunečnímu záření, v podobě žeber s 60cm přesahem, které poskytují odstínění (od hlavní fasády je odděluje 15cm mezera pro údržbu a čištění). Ta ve spojení se sklem značky Guardian ještě zvyšuje celkovou účinnost budovy.

Architektonické a stavební práce na celkové ploše 21 000 m2 spočívaly i v modernizaci veškerého zázemí v budově Castellana 77 a proměně jejích 18 nadzemních podlaží (celkem 16 261 m2), což dodalo rozložení přízemí více flexibility. V přízemí se mohou nacházet kanceláře i obchodní prostory. Původní čtyři podlaží, která sloužila jako parkoviště, prošla revitalizací, stejně jako další podlaží pro celkové zázemí budovy. Pět podzemních podlaží má nyní kapacitu více než 200 parkovacích míst.

Živoucí, účinná skleněná fasáda

Stavba fasády budovy Castellana 77 byla rozdělena do dvou etap. Nejdříve se demontovala zcela zastaralá, původní fasáda budovy trpící značným opotřebením. Následovalo osazení novým pláštěm. V závislosti na ploše a orientaci tak vznikly následující druhy fasád: zavěšená fasáda, zavěšená fasáda s ochrannými lištami a provětrávaná fasáda. Zavěšená fasáda je vyrobena z profilového systému z extrudovaného hliníku a výplňových panelů vyrobených z laminovaného, pečlivě vybraného skla s neutrálním povlakem SunGuard® SN 70/41 jako externím prvkem. Výrobky SuperNeutral™ (SN) patří do nabídky skel s povlakem z řady vysoce výkonných stavebních skel Guardian SunGuard®. Díky 70% propustnosti světla nabízí toto řešení neutrální vzhled a zároveň maximálně omezuje průnik slunečního záření. Fasádní systém umožňuje volné odvětrávání zasklívacích hran, což zabraňuje nežádoucí kondenzaci.

Žebrování z materiálu EFTE pro lepší energetickou účinnost

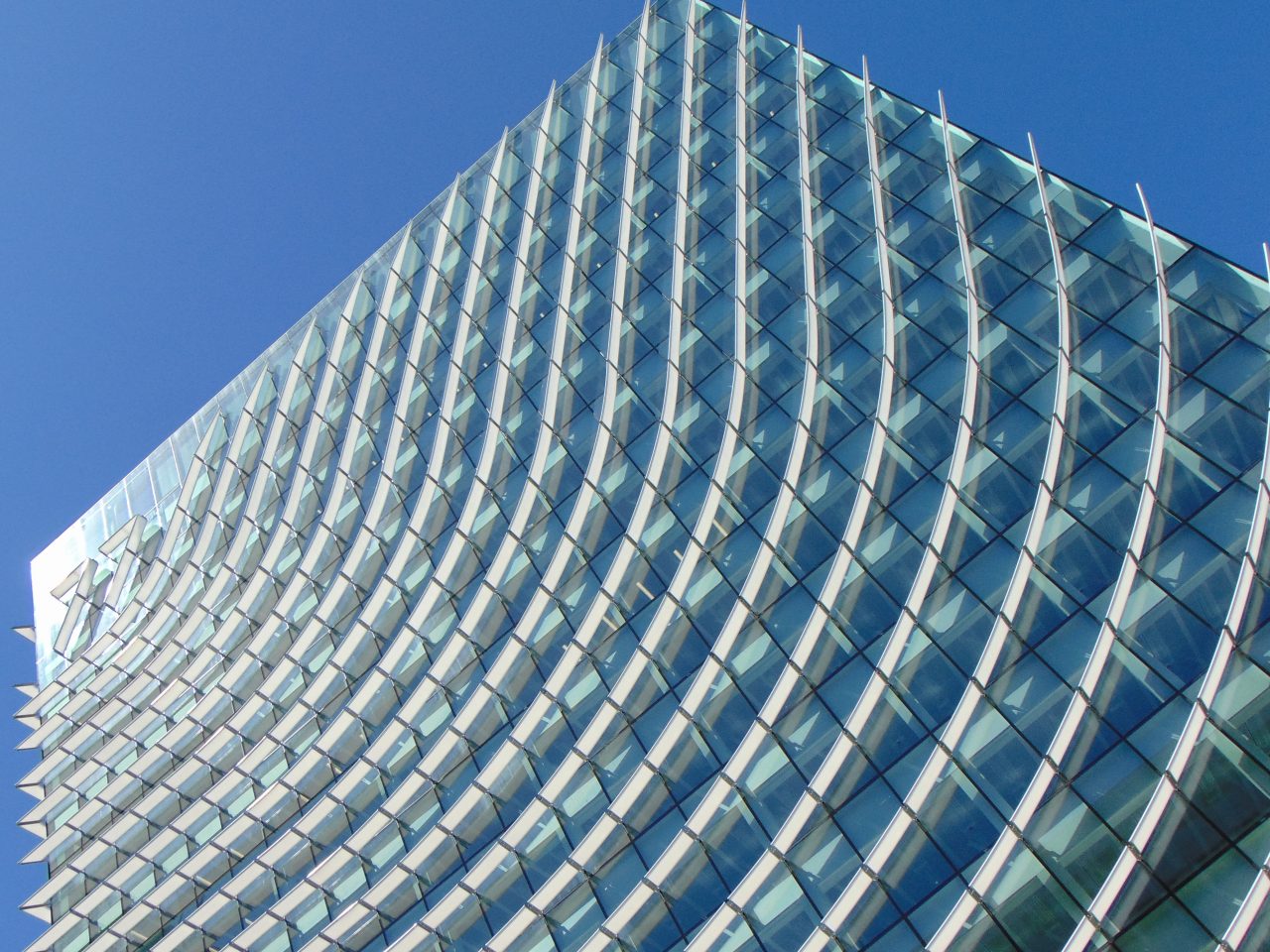

Dalším výrazným rysem architektonické práce na budově Castellana 77 je žebrování z materiálu EFTE (ethylen-tetrafluorethylenu) navržené speciálně pro tento projekt. Zvláštní orientace a zakřivení žebrování mu umožňuje protékat skrz zevnějšek budovy a propůjčuje jí jedinečný, výrazný tvar. Žebrování však neplní jen estetický účel. Jeho primární funkcí je zlepšení energetické účinnosti a udržitelnosti, protože chrání stavbu před přímým vystavením slunečnímu záření. EFTE jakožto pokročilý materiál je světelně prostupný, nikoli však tepelně, což umožňuje přidat podsvícení. Architekti mohli díky tomu vytvořit kontinuálně se vyvíjející fasádu.

Během dne vytváří na fasádě pohyb slunce a stínů (v závislosti na intenzitě světla) jasně měnící se obrazce. Několik kilometrů LED světel nainstalovaných na žebrování fasády s různými konfiguracemi podsvícení dodává budově během noci zcela jinou identitu.

Fasáda budovy Castellana 77 s prosklenými jednotkami SunGuard® SN 70/41 a žebrováním z materiálu EFTE, umožňuje dosáhnout nízkých emisí a vysoké kontroly slunečního záření. Efektivní design fasády vedoucí k výrazným úsporám energie a k většímu pohodlí pro obyvatele budovy byl vypracován na základě důkladné analýzy expozice budovy vůči slunci a stínu na západní, východní a jižní straně prováděné každý den v roce v různých klíčových časech.

Udržitelnost a certifikát LEED

Castellana 77 je nyní budova s vysokou mírou udržitelnosti. Z výše zmíněných důvodů budova obdržela certifikát LEED (Leadership in Energy and Environmental Design) udělovaný americkou organizací Green Building Council, skupinou lídrů v oblasti stavebnictví podporujících ekologické postupy při konstrukci budov.

LEED je jedním z nejprestižnějších světových certifikátů, který hodnotí udržitelnost budov a prosazuje stavbu finančně životaschopných nemovitostí šetrných k životnímu prostředí.

Budova Castellana 77 obdržela v systému Core & Shell certifikát kategorie „Platinum“.

Toto vyznamenání bylo budově uděleno mimo jiné z následujících důvodů:

• Energetická úspornost: prosklená fasáda a žebrování chránící proti slunci a řízení energie a výkonu poskytují obyvatelům budovy maximální tepelný i světelný komfort. To pomáhá snížit spotřebu energie až o 33 % ročně ve srovnání s konvenční budovou se stejnou užitnou a povrchovou plochou. Systémy klimatizace a osvětlení mají o 46 %, respektive 34 % nižší spotřebu.
• Přirozené světlo a výhled: 95 % pracovníků a obyvatel budovy Castellana 77 má přístup k přirozenému světlu a přímý výhled do okolí.
• Kvalitní vzduch v interiéru: díky energeticky úspornému klimatizačnímu systému se 100% přívodem čerstvého vzduchu.
• Umístění a pestré možnosti dopravy pro přístup k budově.
• Efektivní využití vody díky úsporným sanitárním zařízením, takže budova ve srovnání se stavbami podobného typu spotřebuje o 39 % méně vody.
• Důraz na udržitelnost: od rekonstrukce se v budově používají převážně recyklované materiály s certifikací místního původu.
• Nízké nebo nulové emise: 100 % použitých materiálů má nulové (nebo jen nízké) emise těkavých organických látek.

Společnost Guardian Glass je členem organizace U.S. Green Building Council.

Všechny fotografie © luis vidal + arquitectos. Všechna práva vyhrazena.
