Afwijking van standaardarchitectuur maakt de complexe gebogen gevel van het concertgebouw in Hamburg mogelijk

De aan de Elbe gelegen Elbphilharmonie, op het westelijke puntje van de HafenCity in de Duitse stad Hamburg, is een van de grootste en akoestisch meest geavanceerde concertgebouwen ter wereld, en bovendien een prachtig voorbeeld van moderne architectuur.

De Elbphilharmonie overweldigt door de adembenemende architectuur van het multifunctionele gebouw. Het door Herzog & de Meuron ontworpen gebouw is niet alleen een muziektempel, het is ook een volwaardig wooncomplex en cultureel centrum. Het 108 meter hoge gebouw, dat officiëel werd geopend in januari 2017, huisvest een concertzaal voor filharmonische orkesten, een concertzaal voor kamermuziekorkesten, restaurants, bars, een terras met panoramisch uitzicht over Hamburg en de haven, luxueuze appartementen, een hotel, een fitnesscentrum, vergaderzalen en parkeergarages.

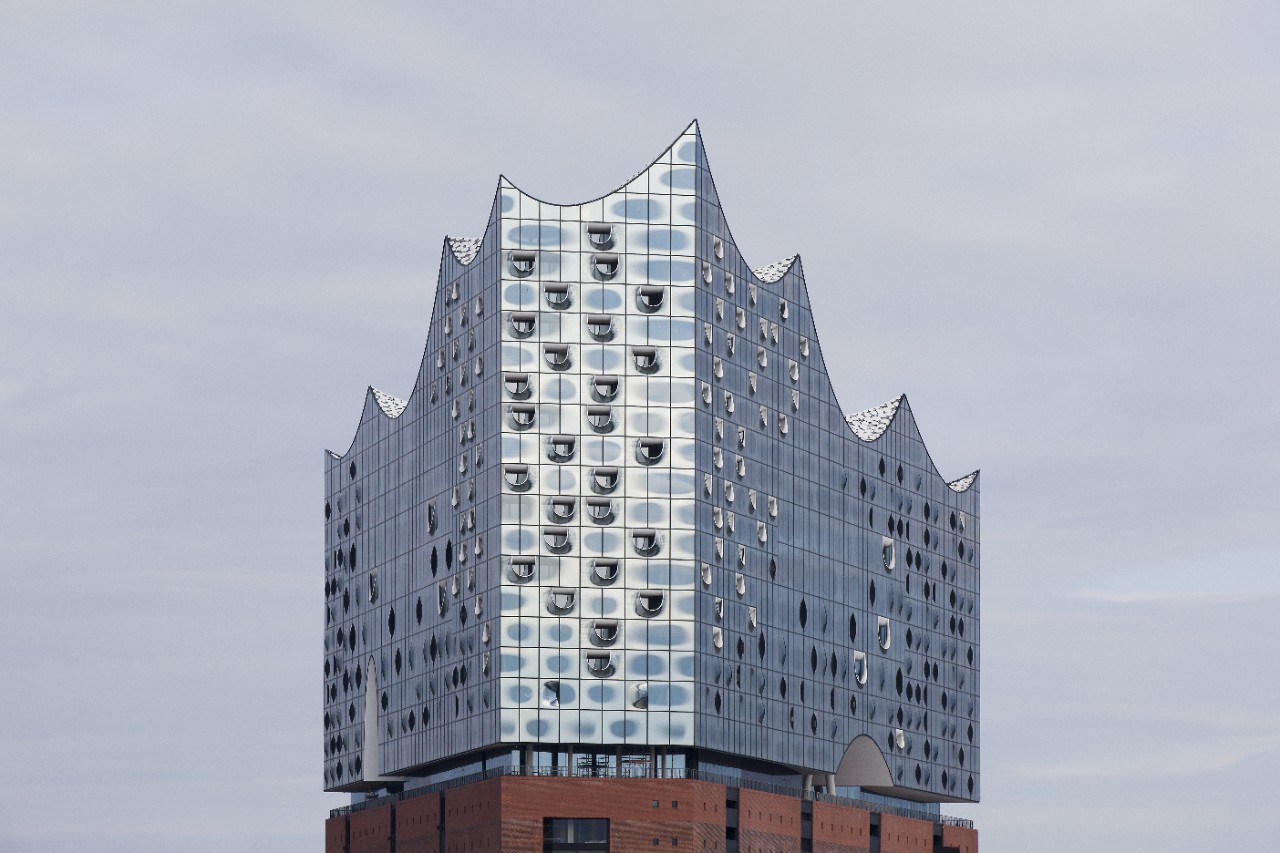

Het ontwerp van het nieuwe glazen gebouw lijkt op een gehesen zeil of een golf van water. Het nieuwe glazen gebouw is opgetrokken in de vorm van het oorspronkelijke Kaispeicher-magazijn, waarop het rust, en heeft identiek hetzelfde grondplan als het oudere stenen gebouw waarboven het uittorent. Zowel boven- als onderaan kreeg het nieuwe gebouw echter een heel ander design dan de rustige, gewone vorm van het magazijn eronder.

Complexe gebogen glazen gevel

De adembenemende 21.800 m2 grote glazen gevel van het nieuwe gebouw bestaat voor een gedeelte (ongeveer 5000 m2) uit gebogen glas dat de structuur transformeert tot een enorm kwartskristal, waarvan het uiterlijk voortdurend verandert door de reflecties van de lucht, het water en de lichten van de stad.

Josef Gartner GmbH was verantwoordelijk voor het uitwerken van de glazen gevel. Deze bestaat uit zowel vlak als gebogen isolerend glas, naast driedubbel gelaagd gebogen enkel glas voor de loggia's (overdekte buitengalerijen).

Een van de grote uitdagingen was het realiseren van de gebogen glaselementen van de gevel. Voorheen had nog nooit iemand glaspanelen in een dergelijk complexe 3D-geometrie gebogen.

De volgende uitdaging was het behouden van de functies van de verschillende coatings van het glas tijdens het fabricageproces. De beglazing van de gevel bestaat uit een low-E coating, een zonwerende coating, spiegelende verchroomde stippen en een keramisch gezeefdrukt patroon. De zonwerende coating en de verchroomde stippen waren van fundamenteel belang voor het behalen van de prestatievereisten van de klant. Gartner was bezorgd dat de hoge temperaturen in de buigoven deze lagen zouden vernietigen of hun prestaties negatief zouden beïnvloeden, maar het glas bood een opmerkelijk hoge stabiliteit tijdens het buigproces

Tijdens de ontwerpfase van de gevel hebben we niet alleen samengewerkt met Gartner, maar ook met de verwerker van het gebogen glas, SunGlass Srl. Dit verzekerde dat het gebogen glas voldeed aan de vereisten van de architecten op het vlak van prestaties en esthetiek (met name de vormen van het gebogen glas, het uiterlijk en de kleurreflecties).

Technische ondersteuning

Naast het leveren van gecoate glasproducten met sterke prestaties, bood Guardian ook technische ondersteuning, waaronder thermische en spectrofotometrische berekeningsgegevens voor het glas en analyses inzake thermische stress. Met behulp van onze ervaring en kennis konden we ook suggesties en richtlijnen geven voor het buigen van glas en voor het keramisch bedrukken van gecoat glas.

Guardian Glass

• Guardian ExtraClear^®-floatglas
• Guardian ClimaGuard^® DT thermisch isolerend glas
• Guardian SunGuard^® Solar Light Blue 52 zonlichtregulerend glas

Klant

Freie und Hansestadt Hamburg, Duitsland; vertegenwoordigd door ReGe Hamburg Project-Realisierungsgesellschaft mbH

Architect

Herzog & de Meuron

Algemeen aannemer

Adamanta Grundstücks-Vermietungsgesellschaft mbH & Co. met Hochtief Solutions AG

Gevel

Josef Gartner GmbH

Glasverwerkers

• SunGlass Srl voor het gebogen glas en voor het lamineren van het gebogen glas;
• BGT Bischoff Glastechnik GmbH & Co. KG voor het op maat snijden van het glas en voor de productie van het glas met de keramisch gezeefdrukte Basalt Grey-stippen;
• Interpane GmbH voor de chroomhoudende coating van de stippen, de thermische isolatiecoating in de vlakke isolerende beglazing en de assemblage van de uiteindelijke glasruiten.

Foto's

Cordelia Ewerth
