กระจกโค้ง

กระจกโค้งช่วยให้นักออกแบบสร้างสิ่งก่อสร้างใหม่หรือทำการดัดแปลงเพิ่มเติมได้อย่างโดดเด่นจากขอบสี่เหลี่ยมและพื้นผิวเรียบที่ประกอบขึ้นเป็นหน้าอาคารส่วนใหญ่

เมื่อสร้างอาคาร สถาปนิกอาจถูกจำกัดด้วยวัสดุก่อสร้างต่างๆ ที่ตนใช้

โชคดีที่เมื่อพูดถึงกระจกหน้าอาคารโดยเฉพาะกระจกโค้ง ข้อจำกัดเหล่านั้นเริ่มหายไป ในช่วงสองทศวรรษที่ผ่านมา มีความก้าวหน้าในด้านกระบวนการผลิตและประเภทกระจกมากมาย ทั้งทำให้รัศมีแคบลง ความกว้างเพิ่มขึ้น และขนาดโดยรวมใหญ่ขึ้น

สามารถปลดปล่อยความคิดสร้างสรรค์ในการออกแบบออกมาในรูปแบบของพื้นผิว เส้นโครงร่าง และรูปทรงใหม่ๆ ได้แก่ ทรงกรวย ทรงกลม และรูปทรงอิสระ 3 มิติ พร้อมทั้งมุมและขอบที่อ่อนลงทำให้ดัดโค้งได้

กระจกดัดโค้ง: ความเชี่ยวชาญทางเทคนิค

สิ่งหลักๆ ที่ยังคงไม่เปลี่ยนแปลงคืออิทธิพลจากความเชี่ยวชาญในการผลิตของผู้จำหน่ายกระจก เมื่อพูดถึงการผลิตกระจกโค้งสำหรับภายนอก การควบคุมกระบวนการคือทุกสิ่ง

แม้ว่าจะมีการใช้เตาเผาขนาดใหญ่ขึ้นเพื่อรองรับขนาดที่เพิ่มขึ้นและมีการปรับปรุงพัฒนาเครื่องดัดแล้วก็ตาม แต่การทำให้ประสิทธิภาพเทียบเท่ากระจกแบนรุ่นล่าสุดนั้นเป็นเรื่องยาก หากมีความเชี่ยวชาญ รางวัลสำหรับสถาปนิกและผู้ใช้อาคารก็มีความสำคัญ

"เพื่อให้เป็นไปตามข้อกำหนดด้านพลังงานในตัวอาคารล่าสุด คุณต้องใช้กระจกเคลือบที่ซับซ้อน แต่สารเคลือบเหล่านี้มีความไวทางกลไกและทางเคมี ดังนั้นจึงเป็นเรื่องยากที่จะดัดกระจกโดยไม่เกิดความเสียหายหรือความสูญเสียในแง่ของผลผลิต หมายความว่าการดัดกระจกเคลือบผิวทางสถาปัตยกรรมสมัยใหม่ได้กลายเป็นสาขาความเชี่ยวชาญอย่างจริงจัง ไม่ใช่เรื่องที่ใครจะทำก็ได้"

Tamás Kovács ผู้จัดการฝ่ายบริการทางเทคนิคประจำภูมิภาคยุโรปที่ Guardian Glass

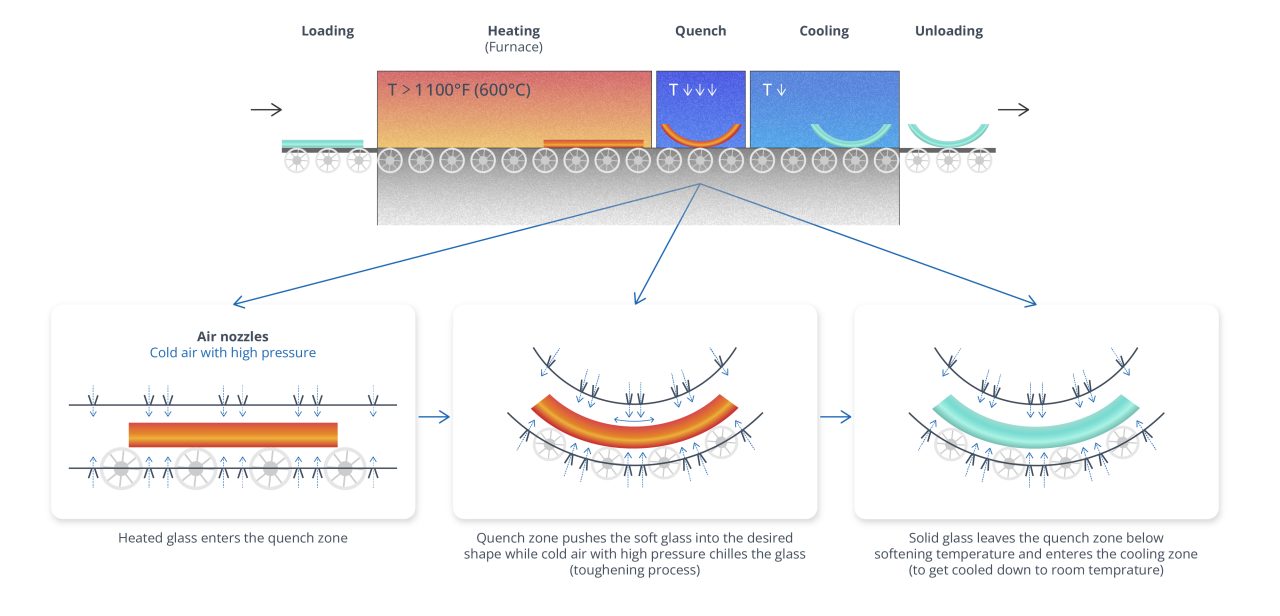

วิธีการผลิตกระจกโค้ง: กระบวนการที่เป็นไปได้สามแบบ

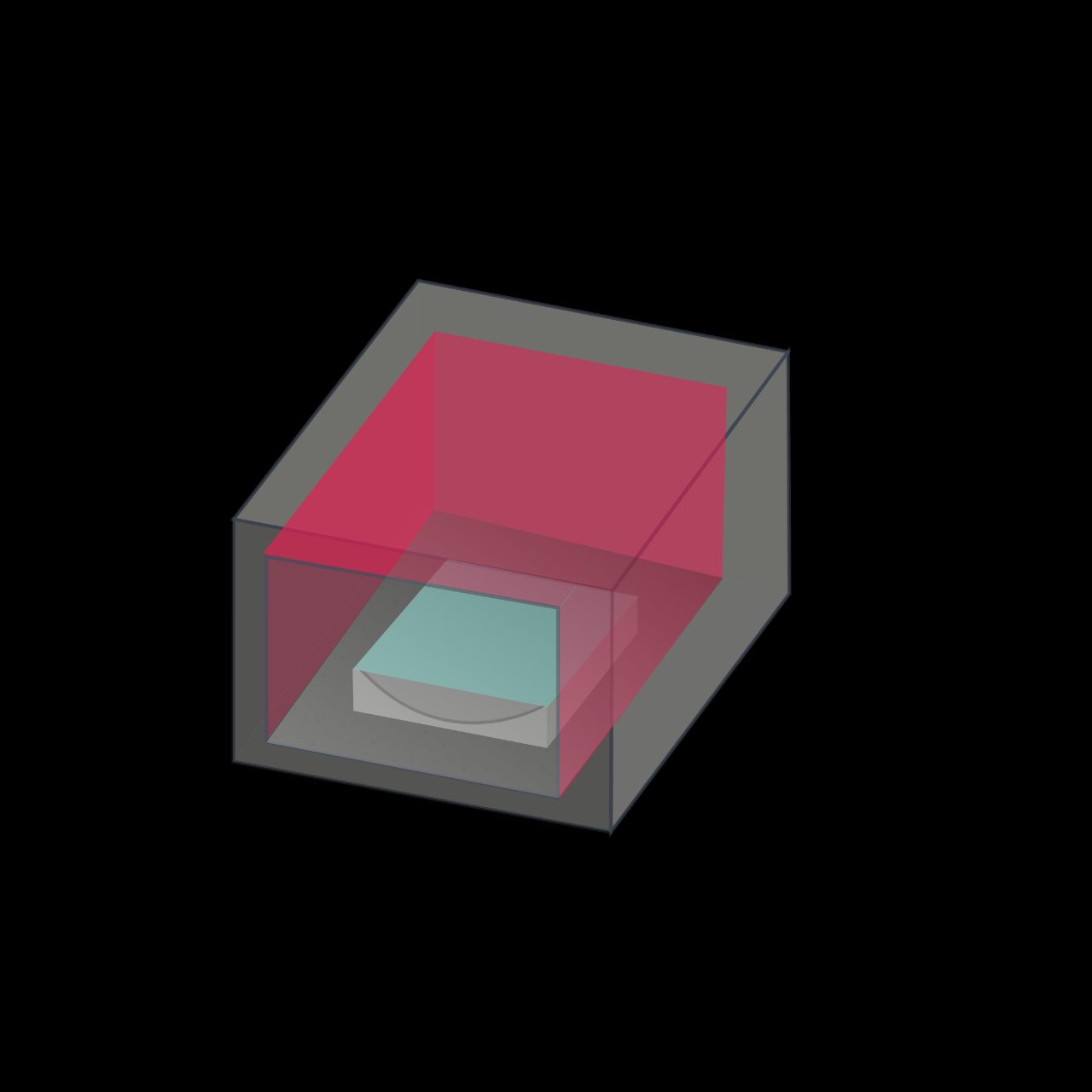

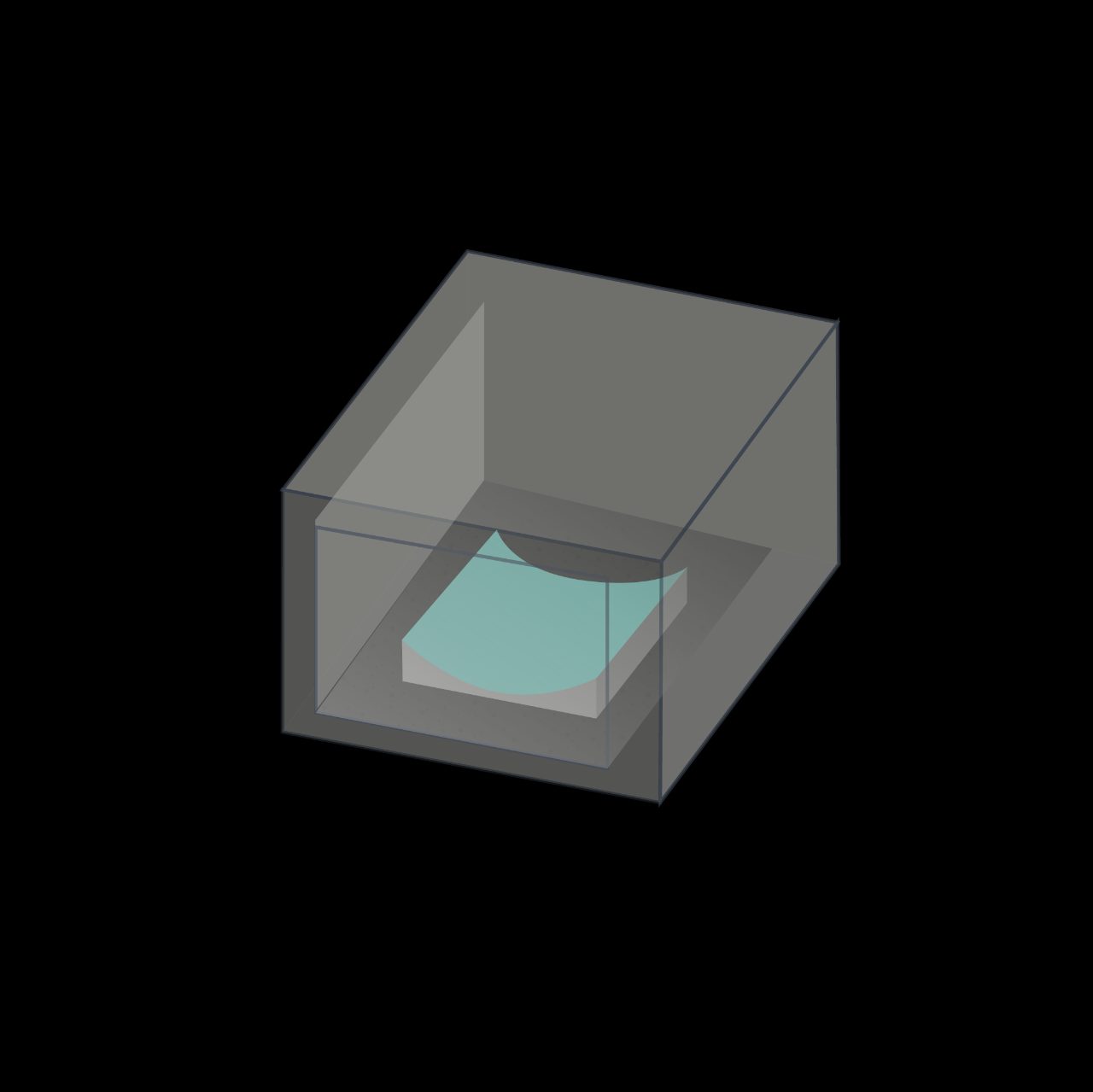

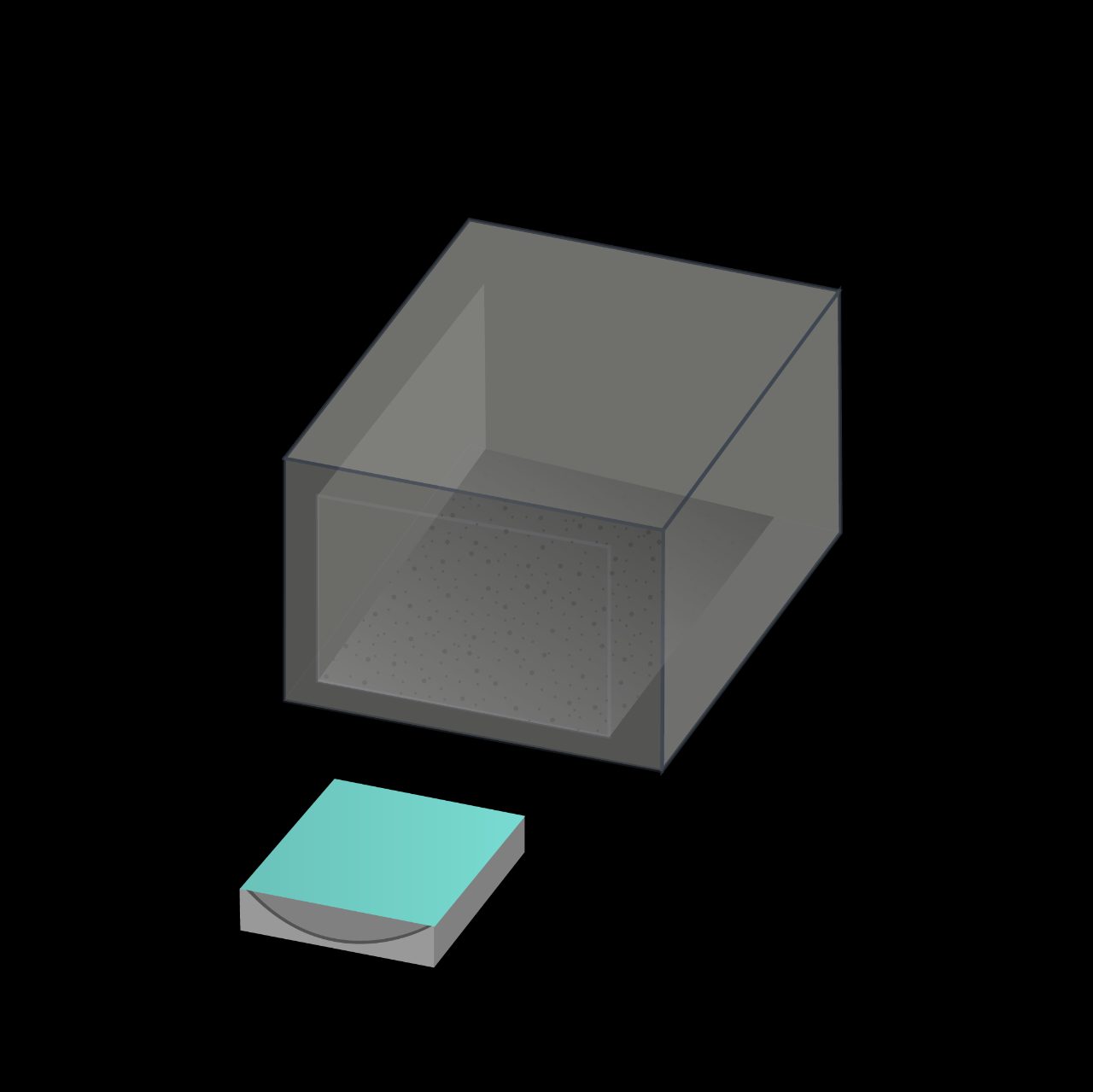

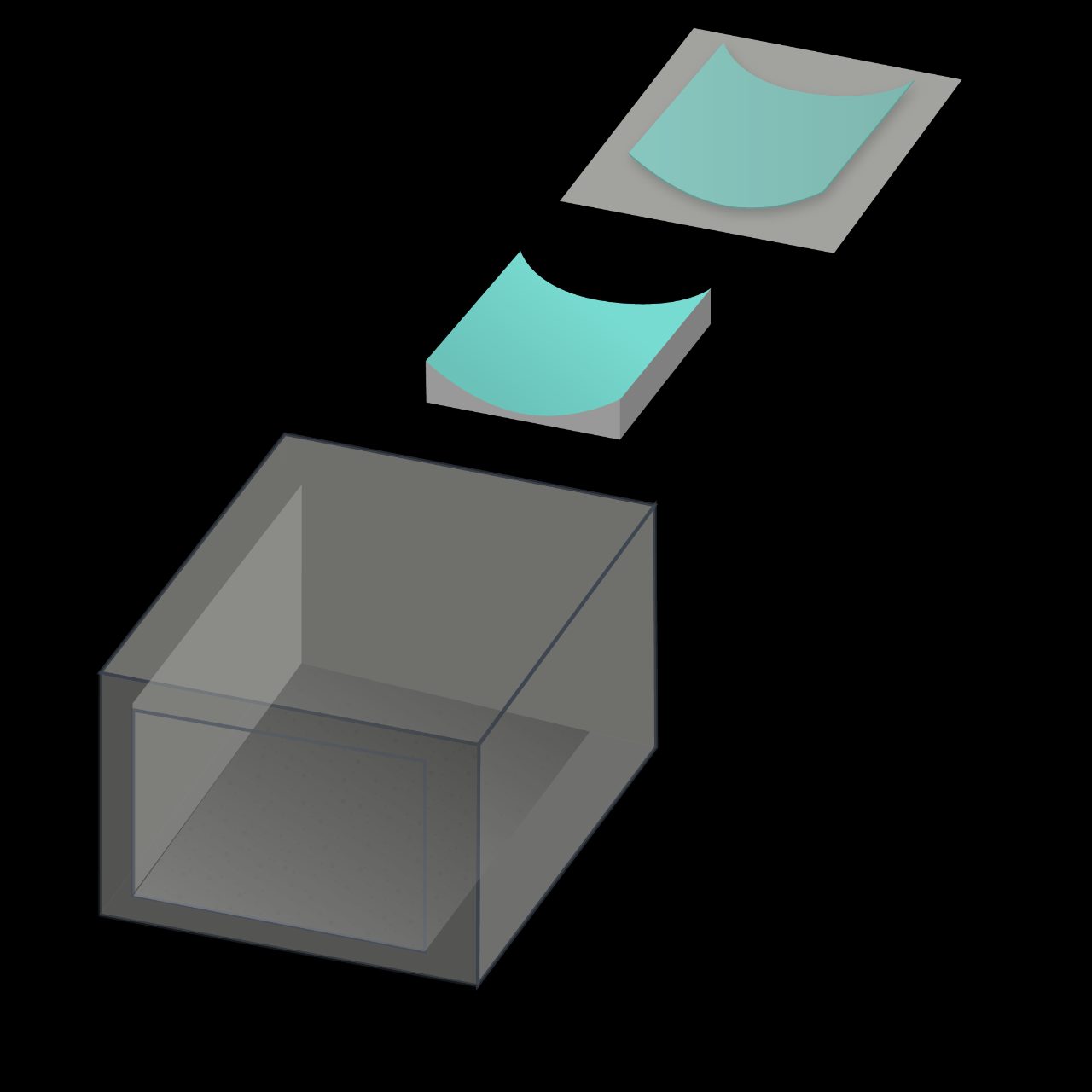

การดัดโค้งด้วยแรงโน้มถ่วง

แผ่นกระจกวางทับหรือวางลงในแม่พิมพ์โค้ง ซึ่งจะค่อยๆ จมลงด้วยแรงโน้มถ่วงหลังจากได้รับความร้อนที่อุณหภูมิประมาณ 1,100°F (600°C)

การดัดโค้งด้วยความเย็น

กระจกฉนวนกันความร้อน (IGU) สามารถดัดโค้งจากความเย็นได้โดยจับแผงแบนภายในโครงที่งอ หรือโดยประสานงานใกล้ชิดกับผู้จำหน่ายกาวซิลิโคนสำหรับงานโครงสร้าง แล้วเชื่อมโครงสร้างแผงเข้ากับผิวหน้าด้านนอกของกรอบ

เมื่อแผนแบนถูกบีบให้ไม่สามารถอยู่ในแนวระนาบได้ ความเครียดจากกระบวนการจะลดความสามารถที่เหลืออยู่ในการต้านแรงลมและภาระงานบริการอื่นๆ ซึ่งมักเลือกใช้กระจกอบความร้อนสำหรับการดัดงอด้วยความเย็นเพื่อช่วยชดเชยในส่วนที่เปลี่ยนไป อย่างไรก็ตาม โดยทั่วไปแล้วการดัดงอด้วยความเย็นจะใช้เฉพาะกับรูปทรงนอกระนาบเล็กน้อย เช่น รูปทรงที่มีรัศมีมากกว่า 120 นิ้ว (3 เมตร) ผู้ผลิตกระจก ยาแนว และกรอบควรตรวจสอบและอนุมัติการใช้งานแต่ละครั้ง

โครงการกระจกโค้งที่ดำเนินการโดยร่วมมือกับ Guardian Glass

อาคาร 7 St. Thomas โตรอนโต - แคนาดา: การผสมผสานระหว่างการออกแบบสไตล์วิคตอเรียนและสไตล์ร่วมสมัย

ความท้าทาย: ประสานและผสมผสานทาวน์เฮาส์เก่าแก่หกหลังเข้ากับอาคารใหม่สูงหกชั้นด้านบน

โซลูชัน: หอคอยสูงหกชั้นอันคดเคี้ยวนี้ใช้กระจกดัดโค้งใสพิเศษที่มีลวดลายสีขาวเพื่อให้ดูกลมกลืนเหนืออาคารเก่าแก่ที่ประกอบกันเป็นโพเดียม ช่วยเสริมความสวยงามให้กับหน้าอาคารเดิม

ประโยชน์ของกระจกโค้ง: ผนังกระจกใสโค้งสีขาวห่อหุ้มอาคารช่วยให้ผู้อยู่ในอาคารมองเห็นทัศนียภาพไร้สิ่งกีดขวางในส่วนที่เพิ่มเข้ามาใหม่ ขณะเดียวกันก็สร้างความโดดเด่นให้กับย่านหรูนี้ด้วย

ประสิทธิภาพของกระจกโค้ง: สารเคลือบประสิทธิภาพสูงช่วยให้เป็นไปตามเกณฑ์ประสิทธิภาพการใช้พลังงาน ในขณะที่กระจกพิมพ์ลายเซรามิกช่วยลดความร้อนจากแสงอาทิตย์ได้มากขึ้น โครงการนี้สร้างขึ้นตามมาตรฐานการรับรอง LEED Gold

เครดิต :

• สถาปนิก: Hariri Pontarini Architects
• บริษัทก่อสร้าง: BVGlazing Systems
• ผู้แปรรูปกระจกโค้ง: SBG – Standard Bent Glass
• ค้นพบข้อมูลเพิ่มเติมเกี่ยวกับกระจกที่ใช้

Elbphilharmonie Hamburg – เยอรมนี: โค้งอย่างซับซ้อน

ความท้าทาย: สร้างโถงคอนเสิร์ตที่รองรับระบบเสียงขั้นสูง ซึ่งเป็นหนึ่งในโถงคอนเสิร์ตที่ใหญ่ที่สุดในโลก ด้วยส่วนหน้าอาคารที่เปลี่ยนไปตามสภาพอากาศและสภาพแวดล้อม แต่ยังให้ความสง่างามตามที่ต้องการ

โซลูชัน: เทคนิค 3 มิติล้ำสมัยเพื่อสร้างรูปทรงกระจกโค้ง ในบางกรณี แผงกระจกโค้งจะสลักลวดลายลงไปเพื่อเปลี่ยนส่วนหน้าอาคารแบบเดิมๆ ให้กลายเป็นคริสตัลควอตซ์ขนาดใหญ่ยักษ์

ข้อดีของกระจกโค้ง: ส่วนหน้าอาคารที่ดูน่าตื่นตาตื่นใจนี้จะเปลี่ยนไปตามแสงสะท้อนจากท้องฟ้า น้ำ และตัวเมือง ช่องเปิดรูปหลังคาโค้งให้ทัศนียภาพอันงดงามของแม่น้ำเอลเบอและใจกลางเมืองฮัมบูร์ก

ประสิทธิภาพของกระจกโค้ง: สารเคลือบประสิทธิภาพสูงช่วยรักษาฟังก์ชันการทำงานไว้ได้ในระหว่างกระบวนการขึ้นรูป 3 มิติ เพื่อให้เป็นไปตามประสิทธิภาพด้านพลังงานและความสวยงามที่กำหนดไว้

เครดิต :

• สถาปนิก: Herzog & de Meuron

• บริษัทก่อสร้าง: Josef Gartner GmbH
• ผู้แปรรูปกระจกโค้ง: SunGlass Srl
• ค้นพบข้อมูลเพิ่มเติมเกี่ยวกับกระจกที่ใช้

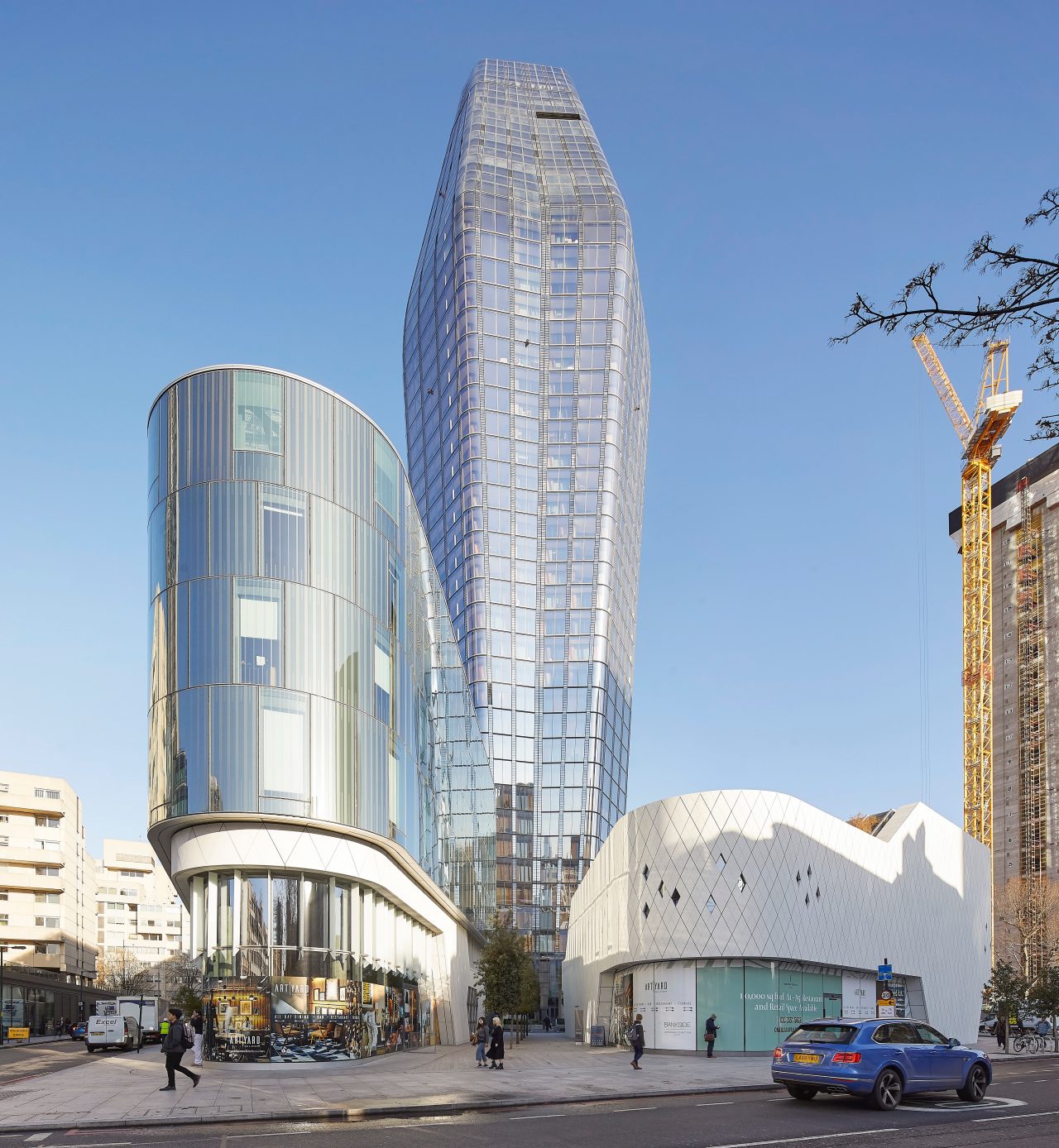

One Blackfriars ลอนดอน – สหราชอาณาจักร – ส่วนหน้าอาคารโค้งคู่

ความท้าทาย: สร้างอาคารที่ได้รับแรงบันดาลใจจากแจกัน Lansetti II อันโด่งดัง พร้อมทั้งต้องมีคุณสมบัติป้องกันแสงแดดและฉนวนกันความร้อนที่จำเป็น

ความโค้งต้องเป็นไปตามมาตรการวัดที่แม่นยำมาก และกระจกต้องเป็นสีใสและมีความโปร่งใสสูง

โซลูชัน: ผนังกระจกสองชั้นช่วยให้สถาปนิกสามารถสร้างรูปแบบประติมากรรมอันงดงามได้ ซึ่งเน้นทั้งด้านการใช้งานและด้านความสวยงาม

ข้อดีของกระจกโค้ง:แผงแบบโค้งชั้นเดียวและแบบโค้งสองชั้นมากกว่า 5,000 แผ่น รวมถึงแผงเรียวในกระจกใสพิเศษ ทำให้สามารถสร้างอาคารที่ไม่มีเส้นตรงได้

เครดิต:

• สถาปนิก: SimpsonHaugh

• นักพัฒนา: St George

• ผู้แปรรูปกระจกโค้ง: ?

• ค้นพบข้อมูลเพิ่มเติมเกี่ยวกับกระจกที่ใช้


ตัวเลือกการออกแบบอื่นๆ ที่ไม่ลดทอนประสิทธิภาพด้านพลังงาน
