Gândirea neconvențională a dat naștere fațadei curbate complexe a sălii de concerte din Hamburg

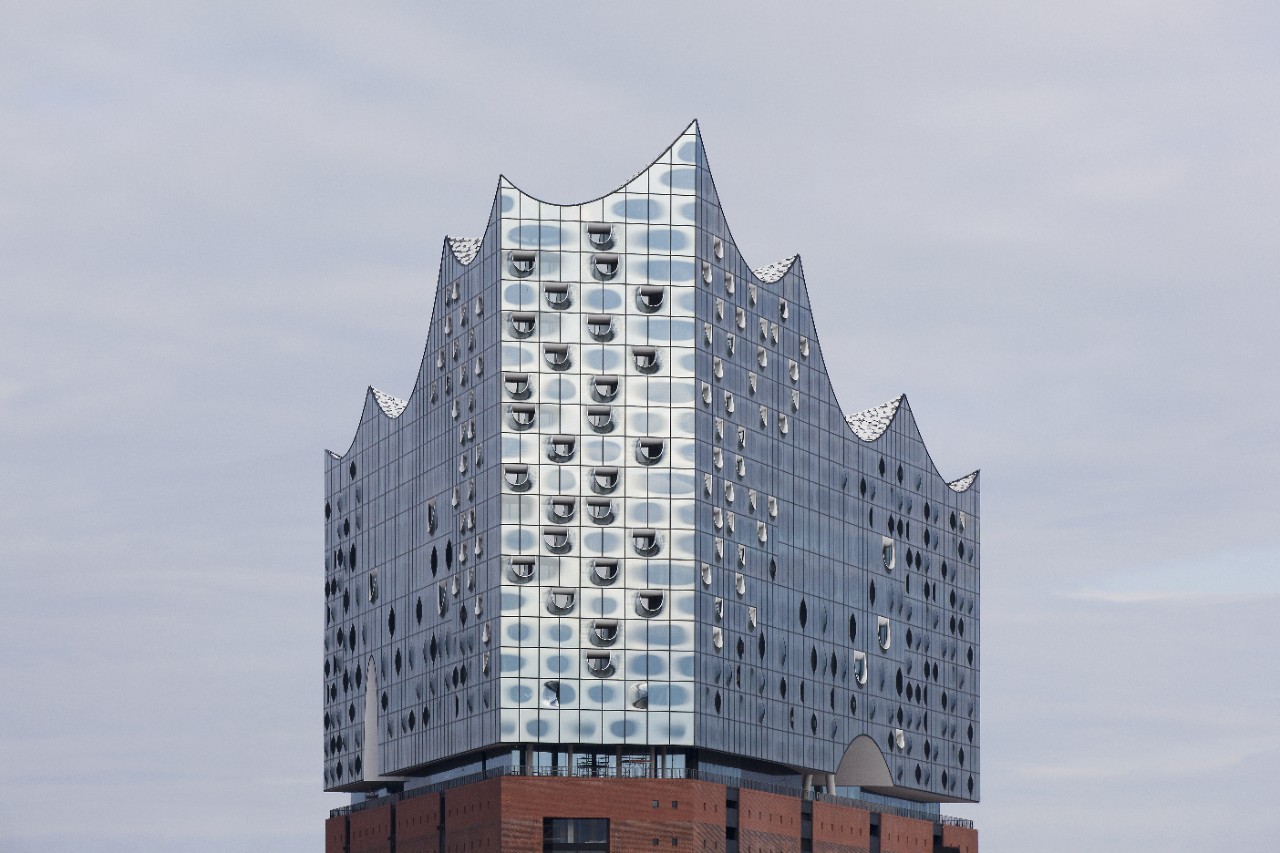

Amplasată pe râul Elba, în partea vestică a orașului HafenCity din Hamburg, Germania, Elbphilharmonie reprezintă una dintre sălile de concert cele mai mari și mai avansate din punct de vedere acustic din lume și un exemplu extraordinar de arhitectură modernă.

Elbphilharmonie dispune de o arhitectură uimitoare în cadrul unei unități multifuncționale. Proiectată de Herzog și de Meuron, clădirea nu este doar o locație pentru muzică; este un complex rezidențial și cultural complet. Clădirea înaltă de 108 metri, care s-a deschis oficial în ianuarie 2017, găzduiește o sală filarmonică, o sală de muzică, restaurante, baruri, o terasă cu vedere panoramică asupra orașului Hamburg și a portului, apartamente de lux, un hotel, un centru de fitness, săli de conferințe și spații de parcare.

Designul noii clădiri din sticlă seamănă cu o pânză ridicată pe un vas sau cu un val de apă. Extrudată din forma depozitului original Kaispeicher care o susține, noua clădire din sticlă este identică în plan cu blocul de cărămidă al clădirii mai vechi, deasupra căreia se ridică. Cu toate acestea, în părțile de sus și de jos, noua structură abordează un design foarte diferit de formă simplă și fără pretenții a depozitului de mai jos.

Fațada complexă din sticlă curbată

Noua fațadă uimitoare din sticlă de 21.800m2 a construcției este alcătuită parțial (aprox. 5.000m2) din  sticlă curbată  care transformă structura într-un enorm cristal din cuarț, al cărui aspect se modifică în continuu, pe măsură ce captează reflexiile de pe cer, din apă și ale luminilor orașului.

Compania Josef Gartner GmbH a fost responsabilă pentru dezvoltarea fațadei de sticlă. Este compusă din unități de sticlă termoizolantă plate și curbate pentru ferestre, precum și dintr-un vitraj curbat triplu laminat pentru logii (camere exterioare acoperite).

Una dintre provocări a fost dezvoltarea elementelor de sticlă curbată ale fațadei. Până în acel moment, nimeni nu a îndoit vreodată panouri de sticlă cu o geometrie 3-D atât de complexă.

Următoarea provocare a fost să menținem funcțiile diferitelor straturi ale sticlei în timpul procesului de fabricație. Vitrajul fațadei constă dintr-o peliculă cu emisivitate redusă, o peliculă de control solar, puncte cromate tip oglindă și un model de serigrafiere ceramic. Pelicula de control solar şi punctele cromate au fost esențiale pentru îndeplinirea cerințelor legate de performanță ale clienților. Gartner era îngrijorat de faptul că temperaturile ridicate din cuptorul de îndoire ar putea distruge aceste straturi sau ar putea afecta negativ performanțele acestora, însă sticla a avut o stabilitate remarcabil de ridicată în timpul procesului de îndoire

Am lucrat îndeaproape cu Gartner în timpul etapei de design a fațadei, iar și cu procesatorul de sticlă curbată SunGlass Srl. Acest lucru a asigurat faptul că sticla curbată îndeplinește cerințele arhitectului în ceea ce privește performanța și estetica (adică formele sticlei curbate, aspectul și reflexiile culorilor).

Servicii de asistență tehnică

Pe lângă furnizarea produselor din sticlă cu peliculă de înaltă performanță, am oferit asistență tehnică, inclusiv calcule pentru vitraj termic și spectrofotometric, precum și analize ale solicitării termice. Prin valorificarea experienței noastre și a bazei noastre de cunoștințe, am putut, de asemenea, să oferim sugestii și orientări cu privire la îndoirea sticlei și serigrafierea ceramică a sticlei cu peliculă.

Guardian Glass

• Sticlă plană Guardian ExtraClear^®
• Sticlă termoizolantă Guardian ClimaGuard^® DT
• Sticlă pentru control solar Guardian SunGuard^® Solar Light Blue 52

Client

Freie und Hansestadt Hamburg, Germania; reprezentată de ReGe Hamburg Project-Realisierungsgesellschaft mbH

Arhitect

Herzog și de Meuron

Antreprenor General

Adamanta Grundstücks-Vermietungsgesellschaft mbH & Co. în colaborare cu Hochtief Solutions AG

Fațadă

Josef Gartner GmbH

Procesatori de sticlă

• SunGlass Srl pentru sticlă îndoită și laminare a sticlei îndoite;
• BGT Bischoff Glastechnik GmbH & Co. KG pentru tăierea la dimensiune a sticlei și pentru punctele de serigrafiere ceramică gri bazalt;
• Interpane GmbH pentru punctele cromate, stratul de izolare termică din unitățile de sticlă termoizolantă și asamblarea tuturor panourilor de sticlă finale

Fotografie

Cordelia Ewerth
