Pensar fora dos parâmetros convencionais resultou numa fachada curva complexa na sala de concertos de Hamburgo
Pensar fora dos parâmetros convencionais resultou numa fachada curva complexa na sala de concertos de Hamburgo

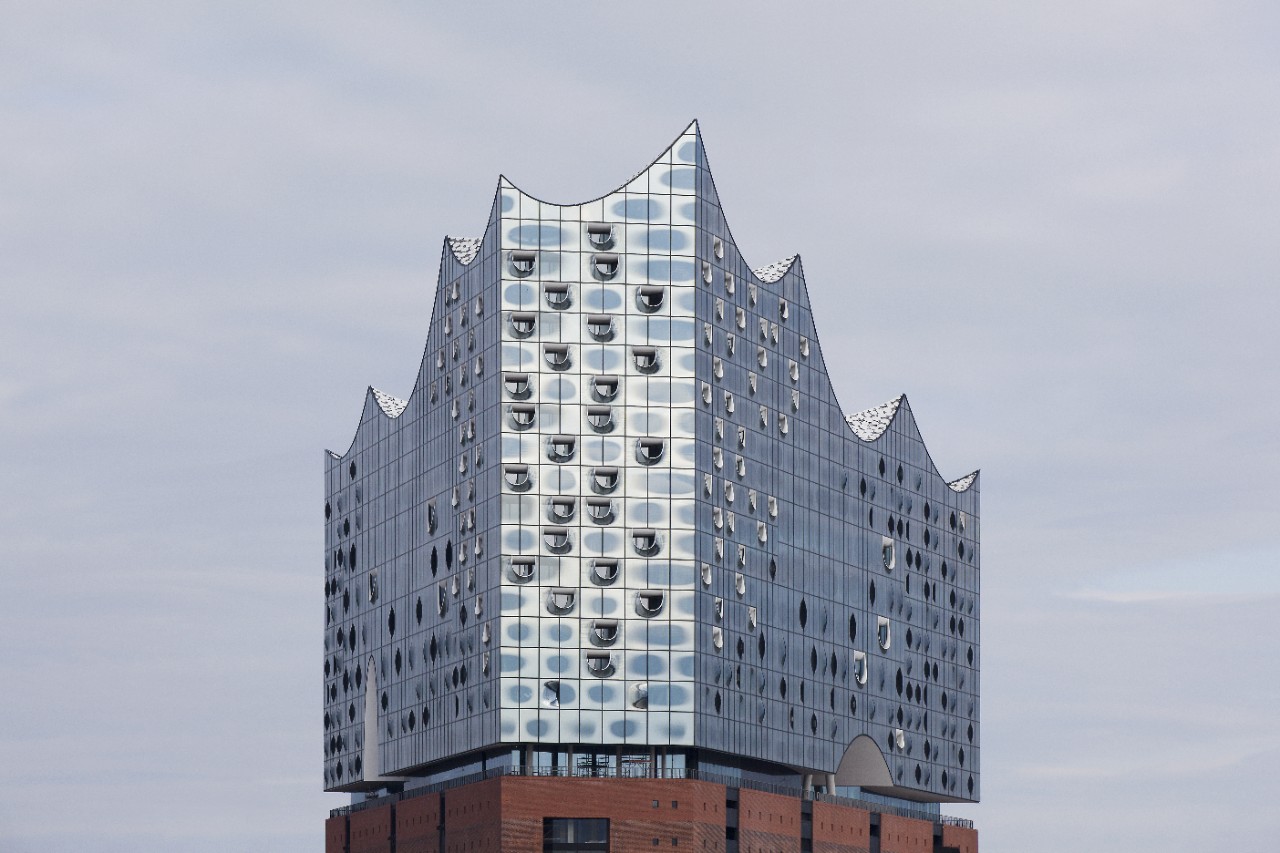

Hamburgo, Alemanha | July 31, 2020Localizada nas margens do rio Elba, na ponta ocidental da HafenCity em Hamburgo, Alemanha, o Elbphilharmonie é uma das maiores e acusticamente mais avançadas salas de espetáculos do mundo, bem como um excelente exemplo de arquitetura moderna.
O Elbphilharmonie é caracterizado pela arquitetura deslumbrante da instalação multiusos. Projetado por Herzog & de Meuron, o edifício não é apenas um local dedicado aos espetáculos musicais; é um complexo residencial e cultural de pleno direito. O edifício com 108 metros de altura, oficialmente inaugurado em janeiro de 2017, acomoda uma sala filarmónica, um salão para música de câmara, restaurantes, bares, um terraço com vista panorâmica sobre Hamburgo e o porto, apartamentos de luxo, um hotel, um centro de fitness, salas de conferências e parques de estacionamentos.
O desenho do novo edifício em vidro assemelha-se a uma vela hasteada ou a uma onda de água. Projetado a partir da forma do armazém Kaispeicher original que o suporta, o novo edifício em vidro é idêntico, ao nível da planta, ao bloco de tijolos do edifício anterior, do qual é derivado. No entanto, na parte superior e inferior, a nova estrutura assume um desenho muito diferente da forma discreta e simples do armazém abaixo.
Fachada de vidro curvado complexo
A impressionante fachada de vidro com 21 800 m2 do novo edifício é constituída em parte (aproximadamente 5000 m2) por vidro curvado que transforma a estrutura num enorme cristal de quartzo, cuja aparência muda continuamente à medida que capta os reflexos do céu, da água e das luzes da cidade.
A Josef Gartner GmbH foi responsável pelo desenvolvimento da fachada de vidro. Esta é constituída por unidades de vidro duplo (IGU) planas e curvadas para as janelas e por envidraçamento triplo curvado laminado simples para as galerias (galerias exteriores cobertas).
Um dos desafios foi desenvolver os elementos de vidro curvado da fachada. Até então, ninguém tinha curvado painéis de vidro com esta complexa geometria 3D.
O desafio seguinte era manter as funções dos diferentes revestimentos do vidro durante o processo de fabrico. O envidraçamento da fachada é constituído por um revestimento de baixa emissividade, um revestimento de climatização solar, pontos de espelho de crómio e um padrão de serigrafia de cerâmica. O revestimento de climatização solar e os pontos de crómio foram fundamentais para cumprir os requisitos de desempenho dos clientes. A Gartner estava preocupada com o facto de as temperaturas elevadas do forno de dobragem poderem destruir estas camadas ou afetar negativamente o respetivo desempenho, mas o vidro ofereceu uma estabilidade notavelmente elevada durante o processo de dobragem
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
Além de trabalhar com a Gartner durante a fase de design das fachadas, também trabalhámos em estreita colaboração com o processador de vidro curvado, a SunGlass Srl. Isto garantiu que o vidro curvado respeitasse os requisitos do arquiteto em termos de desempenho e estética (ou seja, as formas do vidro curvado, a aparência e os reflexos de cores).
Serviços de apoio técnico
Para além de fornecer produtos de vidro revestido de alto desempenho, fornecemos suporte técnico, incluindo dados de cálculo para envidraçamento térmico e espectrofotométrico e análises de esforço térmico. Graças à nossa experiência e à nossa base de conhecimento, também conseguimos fornecer sugestões e orientações sobre a dobragem de vidros e a impressão cerâmica de vidro revestido.
Guardian Glass
- Vidro flutuante Guardian ExtraClear®
- Vidro duplo térmico Guardian ClimaGuard® DT
- Vidro de climatização solar Guardian SunGuard® Solar Light Blue 52
Cliente
Freie und Hansestadt Hamburg, Alemanha; representado pela ReGe Hamburg Project-Realisierungsgesellschaft mbH
Arquiteto
Herzog & de Meuron
Adjudicatário geral
Adamanta Grundstücks-Vermietungsgesellschaft mbH & Co. com a Hochtief Solutions AG
Fachada
Josef Gartner GmbH
Processadores de vidro
- SunGlass Srl para o vidro curvado e laminação do vidro curvado;
- BGT Bischoff Glastechnik GmbH & Co. KG para o corte ao tamanho do vidro e os pontos de serigrafia de cerâmica Basalt Grey;
- Interpane GmbH para os pontos de revestimento que contêm crómio, o revestimento de isolamento térmico nas unidades de vidro isolado planas e a montagem de todos os painéis de vidro finais
Fotografia
Cordelia Ewerth
