Guardian® Dielectric Mirror

DM 60/40

Add to Compare

Télécharger la brochure Calculer les performances Generate BIM Files Generate specification Trouver un fournisseur

Télécharger la brochure Generate BIM Files Generate specification Trouver un fournisseur

Dielectric Mirror

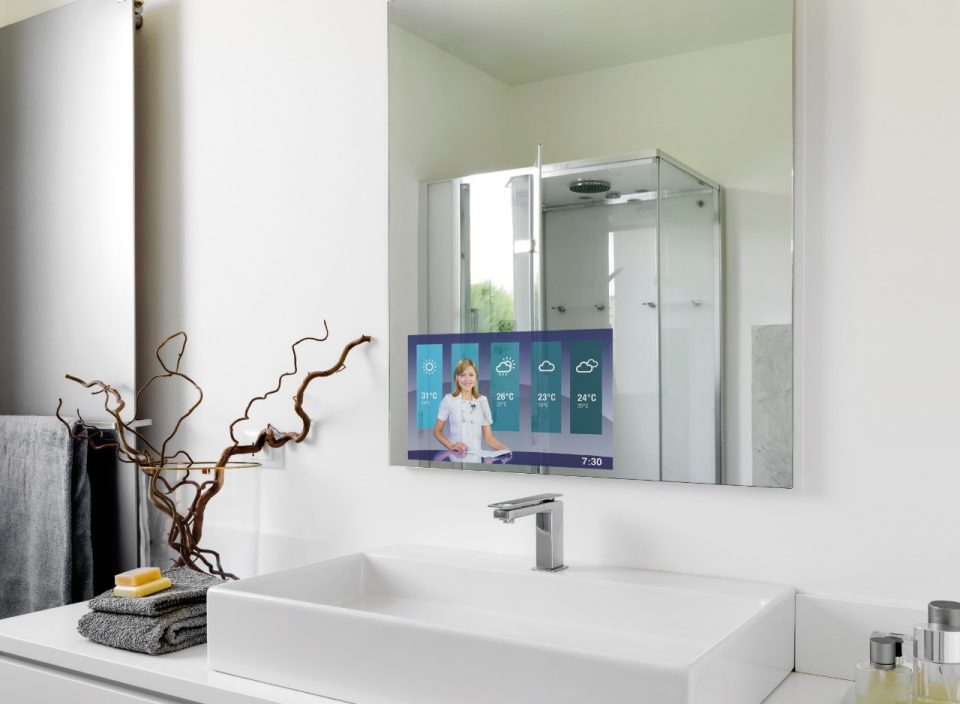

Le miroir diélectrique Guardian (DM) est un produit en verre revêtu avancé destiné aux applications de miroir/télévision à double fonction (ainsi qu'aux écrans commerciaux cachés, aux téléviseurs de salle de bains, aux écrans de projection et aux appareils électroniques). Lorsque le téléviseur est éteint, il devient un miroir esthétique, ajoutant de la profondeur à une pièce. Le miroir diélectrique Guardian donne aux concepteurs la liberté de créer des caractéristiques et des effets visuels pour les designs d'intérieur modernes. Le DM 60/40 reflète près de 60 % de la lumière et a une transmission lumineuse d'environ 40 %, ce qui permet à l'écran d'être clairement visible lorsqu'il est allumé - idéal lorsque la fonction de miroir est l'aspect clé.

Informations sur le produit

Substrats

Guardian ExtraClear 3-8 mm
Guardian UltraClear 3-8 mm
Guardian NEXA 4-10 mm

Applications

Digital display signage

Options de fabrication

Produit unique (recuit et traité thermiquement)
TPF (film de protection temporaire)
Feuilletée
Plié

Surfaces recommandées pour la couche

Surface 1 (Single sided)

Dimension maximale

<3210x6000mm

Émargeage des bords

Type de verre

Verre à couche durable
Miroir

Fonctions du verre

Affichages cachés

Limitations de fabrication

Peut être utilisé en monolithique

Aspect

Argent

Données de performance

les compositions de vitrage ci-dessous sont prédéfinies pour donner des exemples de combinaisons de produits couramment utilisées. De nombreuses autres combinaisons de verre sont disponibles chez Glass Analytics.

Données de performances par défaut
Calculs des performances

Monolithique

Monolithique

VERRE: Guardian ExtraClear (CE) Glass, 6mm (2-Dielectric Mirror 60/40 (CE))

Les valeurs calculées sont conformes à EN 410:2011 / EN 673:2011

Valeurs de performance For more details on the performance values displayed and Embodied CO2 please cliquez ici

Lumière visible

Transmission (τv)

41 %

Réflexion extérieure (ρv)

55 %

Réflexion intérieure (ρv)

57 %

Indice de rendu des couleurs général (CRI)

Ultraviolet

Transmission UV (tuv)

40 %

Énergie solaire

Transmission solaire (τe)

58 %

Réflexion extérieure (ρe)

32 %

Réflexion intérieure (ρe)

35 %

Absorption solaire (αe)

11 %

Facteur solaire (g)

60 %

Coefficient d’atténuation (SC)

0.69

Propriétés thermiques

Valeur U (Ug)

5.7 W/m²·K

Embodied Co<sub>2</sub>

[eq. kg/m²] A1-A3

15.66

Calculs des performances

Guardian® Dielectric Mirror

DM 60/40

Monolithique Non laminé Monolithique laminé Double vitrage Non laminé Double vitre extérieure laminée Double vitre intérieure laminée Double vitre intérieure et extérieure laminée Triple vitrage Non laminé Triple vitre extérieure laminée Triple vitre intérieure laminée Triple vitre intérieure et extérieure laminée
