Hambourg, Allemagne | juillet 31, 2020Située sur l'Elbe, sur la pointe occidentale de la HafenCity de Hambourg en Allemagne, la Philharmonie de l'Elbe est une des salles de concert les plus grandes et les plus perfectionnées sur le plan acoustique au monde, en plus d'être un joyau de l'architecture moderne.
La Philharmonie de l'Elbe exhibe une architecture époustouflante pour un ouvrage à vocation mixte. Conçu par les architectes Herzog & de Meuron, le bâtiment n'est pas uniquement un ouvrage dédié à la musique ; il s'agit d'un véritable complexe résidentiel et culturel. D'une hauteur de 108 mètres, le bâtiment officiellement inauguré en janvier 2017 abrite une salle philharmonique, une salle de musique de chambre, des restaurants, des bars, une terrasse panoramique avec vue sur Hambourg et son port, des appartements de luxe, un hôtel, un centre de fitness, des salles de conférence et un parking.

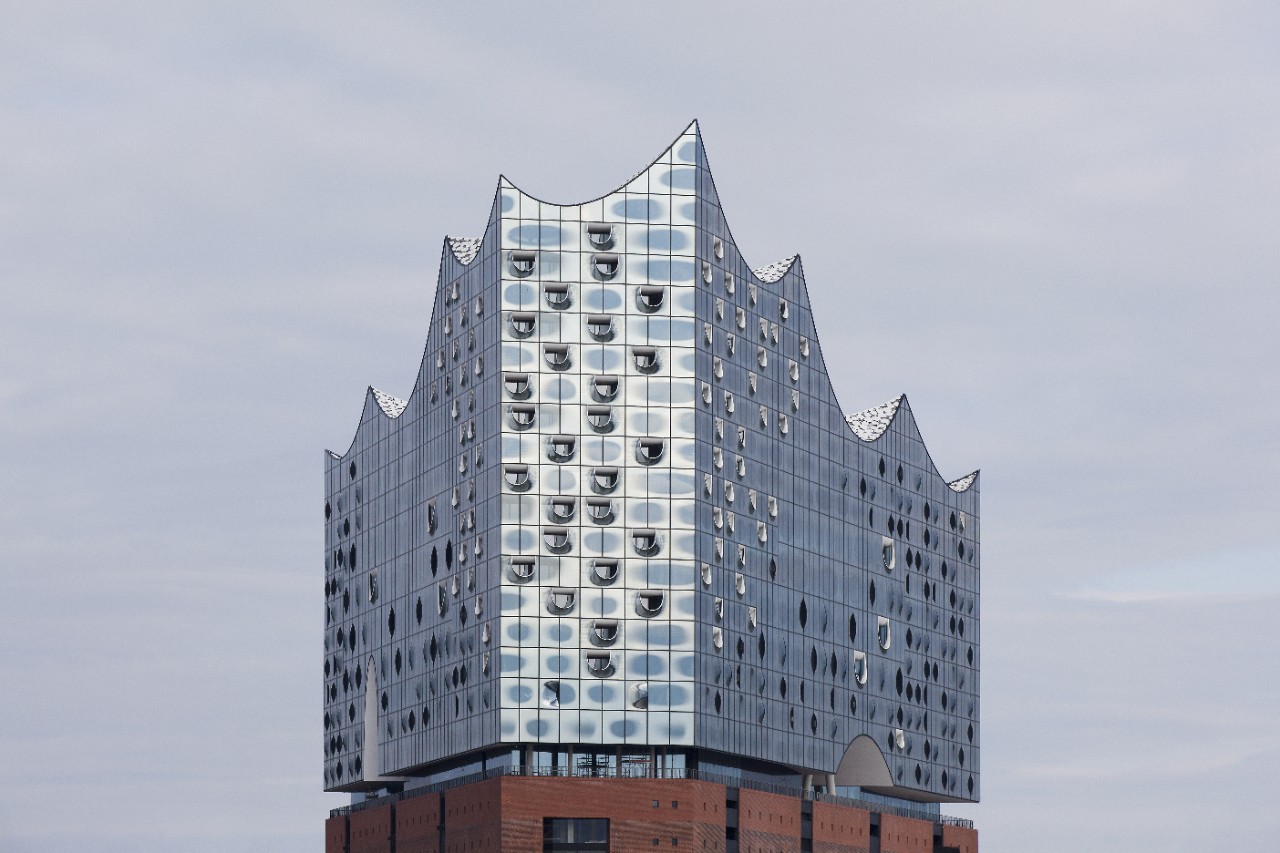

Le design de ce nouvel ouvrage vitré semble imiter une voile hissée ou une vague d'eau. S'élevant sur les contours de l'entrepôt original Kaispeicher sur lequel il s'appuie, le nouveau bâtiment en verre présente la même projection horizontale que le bloc en brique de l'ancien bâtiment qu'il coiffe. Cependant, la nouvelle structure adopte sur toute sa hauteur un design à l'opposé de la forme simple et épurée de l'entrepôt en-dessous.
Façade en verre incurvé et complexe
L'époustouflante façade en verre de 21.800m2 se compose pour une part (environ 5.000m2) de verre incurvé qui transforme la structure en un énorme cristal de quartz dont l'apparence change sans cesse selon qu'il capte les reflets du ciel, de l'eau ou des lumières de la ville.
La société Josef Gartner GmbH était responsable du développement de la façade en verre. Celle-ci se compose de vitrages isolants plats et incurvés pour les fenêtres, ainsi que de simples vitrages incurvés en verre feuilleté triple pour les loggias (galeries extérieures couvertes).
Une des difficultés concernait le développement des éléments vitrés incurvés de la façade. Personne n'avait jusqu'alors bombé des feuilles de verre avec une géométrie 3D aussi complexe.
Un autre défi était de conserver les fonctions des différentes couches du verre lors du processus de fabrication. Le vitrage de la façade comprend une couche basse émissive, une couche de contrôle solaire, une trame de points chromés et une autre trame de points sérigraphiés. La couche de contrôle solaire et la trame de points chromés étaient vitales pour répondre aux exigences du client en termes de performances. Gartner s’inquiétait du fait que les températures élevées dans le four de pliage détruiraient ces couches ou affecteraient négativement leurs performances, mais le verre offrait une stabilité remarquablement élevée pendant le processus de pliage.
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
.tif.transform/rendition-1280-keep/img.jpg)
En plus de travailler avec Gartner pendant la phase de conception de la façade, nous avons également travaillé en étroite collaboration avec le transformateur de verre incurvé, SunGlass Srl. Cela afin que le verre incurvé satisfasse aux exigences de l'architecte en termes de performance et d'esthétique (p.ex. les formes du verre incurvé, l'apparence et réflexions des couleurs).
Assistance technique
En plus de la fourniture des verres à couche haute performance, Nous avons également proposé un support technique comprenant: calculs des performances thermiques et spectrophotométriques du verre et analyses de stress thermique. Grâce à notre expérience et à notre base de connaissances, nous avons également été en mesure de fournir des suggestions et des conseils sur le cintrage du verre et l’impression céramique du verre enduit.
Guardian Glass
- Verre float Guardian ExtraClear®
- Vitrage isolant Guardian ClimaGuard® DT
- Verre de contrôle solaire Guardian SunGuard® Solar Light Blue 52
Client
Ville libre et hanséatique de Hambourg, Allemagne ; représentée par la société de réalisation de projets ReGe Hamburg mbH
Architecte
Herzog & de Meuron
Contractant général
Adamanta Grundstücks-Vermietungsgesellschaft mbH & Co. avec Hochtief Solutions AG
Façade
Josef Gartner GmbH
Transformateurs de verre
- SunGlass Srl pour le verre bombé et le feuilletage du verre bombé ;
- BGT Bischoff Glastechnik GmbH & Co. KG pour la découpe du verre et la trame de points appliqués par sérigraphie céramique Basalt Grey ;
- Interpane GmbH pour la trame de points chromés, la couche d'isolation thermique sur le vitrage isolant plat et l'assemblage de toutes les feuilles de verre
Photographie
Cordelia Ewerth
