SunGuard® Double Silver

DS 30 T

Add to Compare

브로슈어 다운로드 성능 계산 Generate BIM Files Generate specification 공급 업체를 찾으십시오

브로슈어 다운로드 Generate BIM Files Generate specification 공급 업체를 찾으십시오

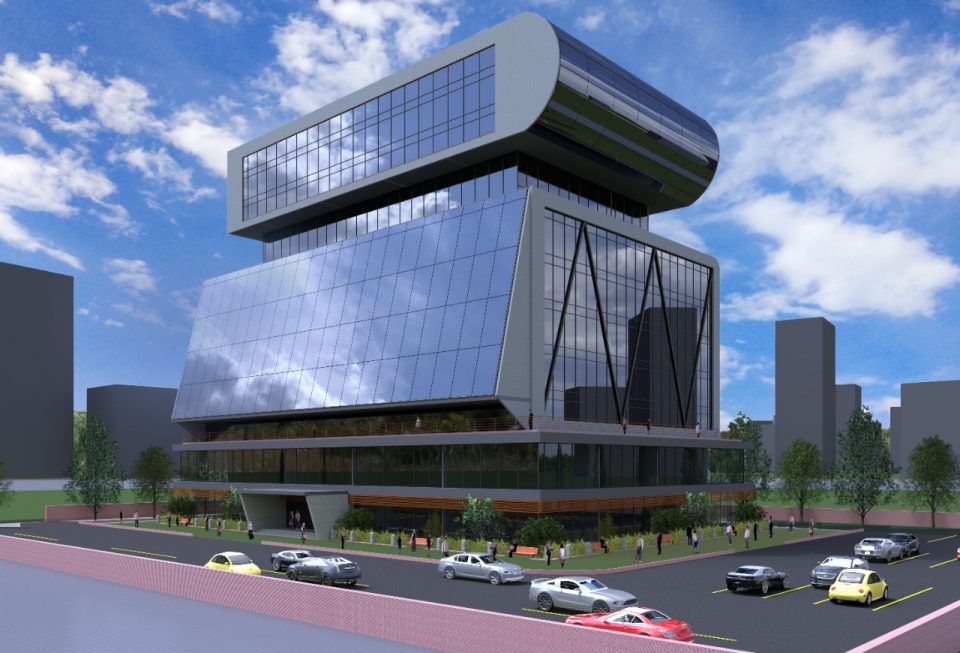

눈부심을 줄이고 건물 정면에 아름다운 파란색 추가

가시 광선 투과율이 29%인 Guardian SunGuard® DS 30은 동급 최고의 태양열 차단 및 저 방사율 기능을 제공합니다. Guardian SunGuard DS 30은 대부분의 지역 건물 규정을 충족하거나 초과하여 동급 최고의 성능을 제공합니다. Guardian SunGuard DS 30으로 에너지 효율성을 저하시키지 않고 넓은 개방형 정면을 자유롭게 설계하십시오.

제품 정보

기판

Clear 3-12 mm

애플리케이션

윈도우
채광창
파사드
지붕 창
커튼월
문

제조 옵션

열 강화
열처리
열처리해야 함

권장 코팅 위치

표면 2(이중 IGU)

최대 크기

<3210x6000mm

가장자리 제거

유리 유형

더블 실버 코팅 유리

유리 기능

태양열 제어

제작 옵션

모놀리식 사용 가능
단열 유리 유닛에 사용해야 함

Appearance

시각적 외관

Glass Visualizer를 이용하여 사용 시 유리가 어떻게 보이는지 소개할 수 있습니다. Glass Analytics 도구를 이용하여 색상과 성능에 대한 더 많은 옵션을 탐색합니다.

옵션 선택

기판

There is only one substrate available for this product

보기

왼쪽 하늘 상태

오른쪽 하늘 상태

이 도구는 반사/투과된 색상을 나타내기 위한 것이지만, 온라인으로는 정확하게 묘사할 수 없습니다. 자세한 내용을 보려면 Glass 시각화 프로그램을 실행하세요.

추가 정보 및 추가 모형이 필요하십니까? Glass Visualizer 도구를 참고하세요.

Glass Visualizer 실행

성능 값 계산 및 BIM 파일 생성

맞춤형 유리 메이크업을 위한 제품 성능 데이터를 생성하고 프로젝트에 대한 상세한 BIM 개체 파일을 생성합니다.

계산하다

성능 데이터

아래의 유약 메이크업 제안은 일반적으로 사용되는 제품 조합의 예를 제공하기 위해 미리 정의되어 있습니다. 사용할 수있는 다른 많은 유리 조합이 있습니다. Glass Analytics.

기본 성능 데이터
성능 계산

이중 시공

이중 시공

라이트(LITE): Guardian Clear Glass (Middle East & Africa) 기판, 3/16" = 5 mm (2-SunGuard® DS 30 T (Middle East & Africa))

갭: 100% 공기 12.0mm

라이트(LITE): Guardian Clear Glass (Middle East & Africa) 기판, 3/16" = 5 mm

계산된 값은 다음을 따릅니다. NFRC2010

성능 가치 For more details on the performance values displayed and Embodied CO2 please 여기를 클릭하세요

가시 광선

투과율(τv)

30 %

외부 반사율(ρv)

18 %

내부 반사율(ρv)

13 %

일반 연색지수(CRI)

85.1

자외선

자외선 투과율(τuv)

21 %

태양 에너지

태양 투과율(τe)

15 %

외부 반사율(ρe)

26 %

내부 반사율(ρe)

32 %

태양열 흡수율(αe)

59 %

태양열 취득 계수(Solar Heat Gain Coefficient, SHGC)

0.21

차폐계수(Shading Coefficient, SC)

0.24

열적 특성

겨울 밤 열 취득 손실값

1.706 W/m²·K

여름 낮 열 취득 손실값

1.667 W/m²·K

LSG(Light to Solar Gain)

광-태양 이득(LSG)

1.39

Embodied Co<sub>2</sub>

[eq. kg/m²] A1-A3

33.23

성능 계산

SunGuard® Double Silver

DS 30 T

단판 라미네이트되지 않음 단판 적층 이중 시공 라미네이트되지 않음 이중 외부 창 적층 이중 내부 창 적층 이중 내부 및 외부 창 적층 삼중 시공 라미네이트되지 않음 삼중 외부 창 적층 삼중 내부 창 적층 삼중 내부 및 외부 창 적층

Performance Calculator를 사용하여 자신의 시공 구성과 일치하는 성능 데이터를 빠르게 계산할 수 있습니다.

1 판유리
2 계산 형식
3 결과

1 외부 창
2 안쪽 창
3 공동
4 계산 형식
5 결과

1 외부 창
2 중간 창
3 안쪽 창
4 공동
5 계산 형식
6 결과

시공 선택

단판

이 제품에는 사용할 수 없음
이중

이 제품에는 사용할 수 없음
삼중

이 제품에는 사용할 수 없음

단판

단판 적층

이중 시공

이중 외부 창 적층

이중 내부 창 적층

이중 내부 및 외부 창 적층

삼중 시공

삼중 외부 창 적층

삼중 내부 창 적층

삼중 내부 및 외부 창 적층

외부 창

모재 유리 *

이 제품에는 하나의 기판만 사용할 수 있습니다.

PVB 중간층 두께 *

There is only one Interlayer available for this product.

Backing glass *

이 제품에는 하나의 기판만 사용할 수 있습니다.

기본 유리 두께 *

사용할 수 있는 두께가 하나뿐입니다. 다른 두께를 계산하려면 Glass Analytics로 이동하십시오.

유리 두께는 대칭적이며 적층할 유리를 나타냅니다.

표면 1의 코팅 *

사용할 수 있는 코팅이 하나뿐입니다.

표면 2의 코팅 *

사용할 수 있는 코팅이 하나뿐입니다.

표면 3의 코팅 *

사용할 수 있는 코팅이 하나뿐입니다.

표면 4의 코팅 *

사용할 수 있는 코팅이 하나뿐입니다.

중간 창

모재 유리 *

이 제품에는 하나의 기판만 사용할 수 있습니다.

기본 유리 두께 *

사용할 수 있는 두께가 하나뿐입니다. 다른 두께를 계산하려면 Glass Analytics로 이동하십시오.

표면 3의 코팅 * 표면 5의 코팅 *

사용할 수 있는 코팅이 하나뿐입니다.

표면 4의 코팅 * 표면 6의 코팅 *

사용할 수 있는 코팅이 하나뿐입니다.

안쪽 창

모재 유리 *

이 제품에는 하나의 기판만 사용할 수 있습니다.

PVB 중간층 두께 *

There is only one Interlayer available for this product.

Backing glass *

이 제품에는 하나의 기판만 사용할 수 있습니다.

기본 유리 두께 *

사용할 수 있는 두께가 하나뿐입니다. 다른 두께를 계산하려면 Glass Analytics로 이동하십시오.

유리 두께는 대칭적이며 적층할 유리를 나타냅니다.

표면 5의 코팅 * 표면 3의 코팅 * 표면 7의 코팅 *

사용할 수 있는 코팅이 하나뿐입니다.

표면 6의 코팅 * 표면 4의 코팅 * 표면 8의 코팅 *

사용할 수 있는 코팅이 하나뿐입니다.

표면 7의 코팅 * 표면 5의 코팅 * 표면 9의 코팅 *

사용할 수 있는 코팅이 하나뿐입니다.

표면 8의 코팅 * 표면 6의 코팅 * 표면 10의 코팅 *

사용할 수 있는 코팅이 하나뿐입니다.

계산 형식 선택

표준화 *

사용할 수 있는 계산 표준이 하나뿐입니다.

장치 디스플레이 *

이 계산 표준에 대해 사용할 수 있는 단위가 하나뿐입니다.

결과

계산된 값은 다음을 따릅니다.

성능 가치 For more details on the performance values displayed and Embodied CO2 please 여기를 클릭하세요

사양 생성

BIM 객체 생성

다른 시뮬레이션 시작

추가 기술 지원이 필요하십니까? 시작 연락처

선택 사항에 문제가 있습니다.

현재 이 유리 구성에 대한 성능 데이터를 사용할 수 없습니다. 새로운 시뮬레이션을 시작하거나 Glass Analytics로 이동하여 필요한 유리 구성에 대한 성능 데이터를 구성하십시오.

다른 시뮬레이션 시작

오류로 인해 제출에 실패했습니다. 다시 시도하십시오.

This tool is unavailable on this device

당사의 비교 도구를 사용할 수 있도록 더 큰 기기에서 당사 웹사이트에 접속하십시오.

DS 30 T

이중 시공

라이트(LITE): Guardian Clear Glass (Middle East & Africa) 기판, 3/16" = 5 mm (2-SunGuard® DS 30 T (Middle East & Africa))

갭: 100% 공기 12.0mm

라이트(LITE): Guardian Clear Glass (Middle East & Africa) 기판, 3/16" = 5 mm

계산된 값은 다음을 따릅니다. NFRC2010

성능 가치 For more details on the performance values displayed and Embodied CO2 please 여기를 클릭하세요

가시 광선

투과율(τv)

30 %

외부 반사율(ρv)

18 %

내부 반사율(ρv)

13 %

일반 연색지수(CRI)

85.1

자외선

자외선 투과율(τuv)

21 %

태양 에너지

태양 투과율(τe)

15 %

외부 반사율(ρe)

26 %

내부 반사율(ρe)

32 %

태양열 흡수율(αe)

59 %

태양열 취득 계수(Solar Heat Gain Coefficient, SHGC)

0.21

차폐계수(Shading Coefficient, SC)

0.24

열적 특성

겨울 밤 열 취득 손실값

1.706 W/m²·K

여름 낮 열 취득 손실값

1.667 W/m²·K

LSG(Light to Solar Gain)

광-태양 이득(LSG)

1.39

Embodied Co<sub>2</sub>

[eq. kg/m²] A1-A3

33.23
