Guardian® Dielectric Mirror

DM 30/70

Add to Compare

Télécharger la brochure Calculer les performances Generate BIM Files Generate specification Trouver un fournisseur

Télécharger la brochure Generate BIM Files Generate specification Trouver un fournisseur

Dielectric Mirror

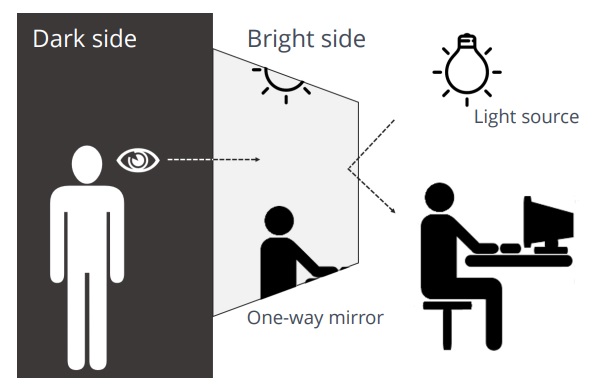

Le miroir diélectrique Guardian (DM) est un produit en verre revêtu avancé destiné aux applications de miroir/télévision à double fonction (ainsi qu'aux écrans commerciaux cachés, aux téléviseurs de salle de bains, aux écrans de projection et aux appareils électroniques). Lorsque le téléviseur est éteint, il devient un miroir esthétique, ajoutant de la profondeur à une pièce. Le miroir diélectrique Guardian donne aux concepteurs la liberté de créer des caractéristiques et des effets visuels pour les designs d'intérieur modernes. Le DM 30/70 réfléchit près de 30 % de la lumière et a une transmission lumineuse d'environ 70 %, ce qui permet à l'écran d'être visible lorsqu'il est allumé, mais il est également idéal pour les applications de télévision encadrée où la taille de la télévision est égale à celle du verre de couverture et où la fonction d'affichage est l'aspect clé du design.

Informations sur le produit

Substrats

Guardian ExtraClear 3-8 mm
Guardian UltraClear 3-8 mm

Applications

Digital display signage

Options de fabrication

Produit unique (recuit et traité thermiquement)
TPF (film de protection temporaire)
Doit être traité thermiquement
Feuilletée
Plié

Surfaces recommandées pour la couche

Surface 1 (Single sided)

Dimension maximale

<3210x6000mm

Émargeage des bords

Type de verre

Verre à couche durable
Miroir

Fonctions du verre

Affichages cachés

Limitations de fabrication

Peut être utilisé en monolithique

Aspect

Argent

Données de performance

les compositions de vitrage ci-dessous sont prédéfinies pour donner des exemples de combinaisons de produits couramment utilisées. De nombreuses autres combinaisons de verre sont disponibles chez Glass Analytics.

Données de performances par défaut
Calculs des performances

Monolithique

Monolithique

VERRE: Guardian ExtraClear (CE) Glass, 6mm (2-Dielectric Mirror 30/70 (CE))

Les valeurs calculées sont conformes à EN 410:2011 / EN 673:2011

Valeurs de performance

Lumière visible

Transmission (τv)

70 %

Réflexion extérieure (ρv)

29 %

Réflexion intérieure (ρv)

29 %

Indice de rendu des couleurs général (CRI)

Ultraviolet

Transmission UV (tuv)

59 %

Énergie solaire

Transmission solaire (τe)

68 %

Réflexion extérieure (ρe)

23 %

Réflexion intérieure (ρe)

25 %

Absorption solaire (αe)

9 %

Facteur solaire (g)

70 %

Coefficient d’atténuation (SC)

0.81

Propriétés thermiques

Valeur U (Ug)

5.7 W/m²·K

Embodied Co<sub>2</sub>

[eq. kg/m²] A1-A3

15.66

Calculs des performances
